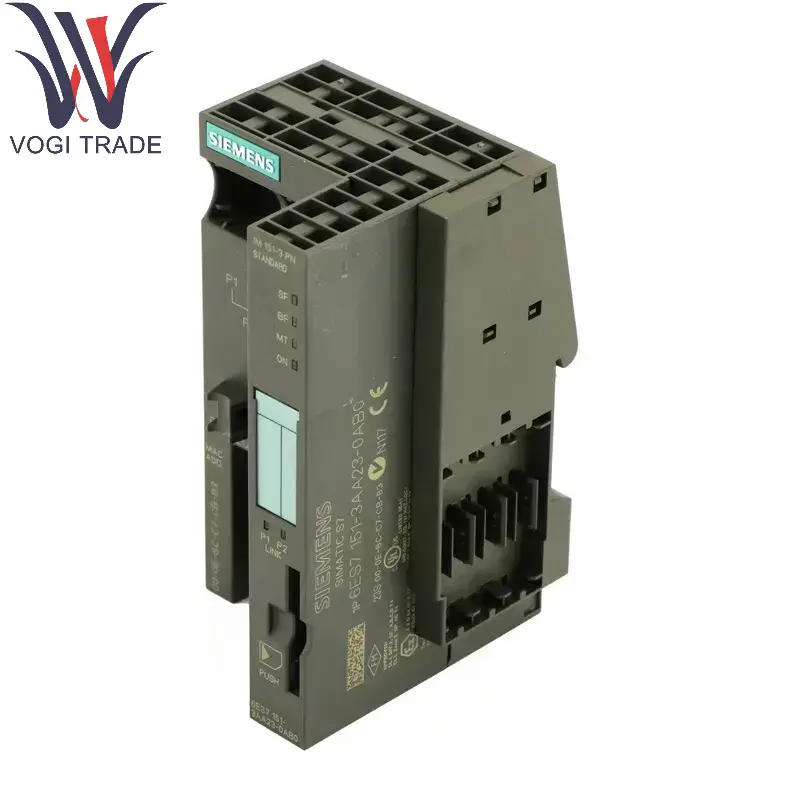

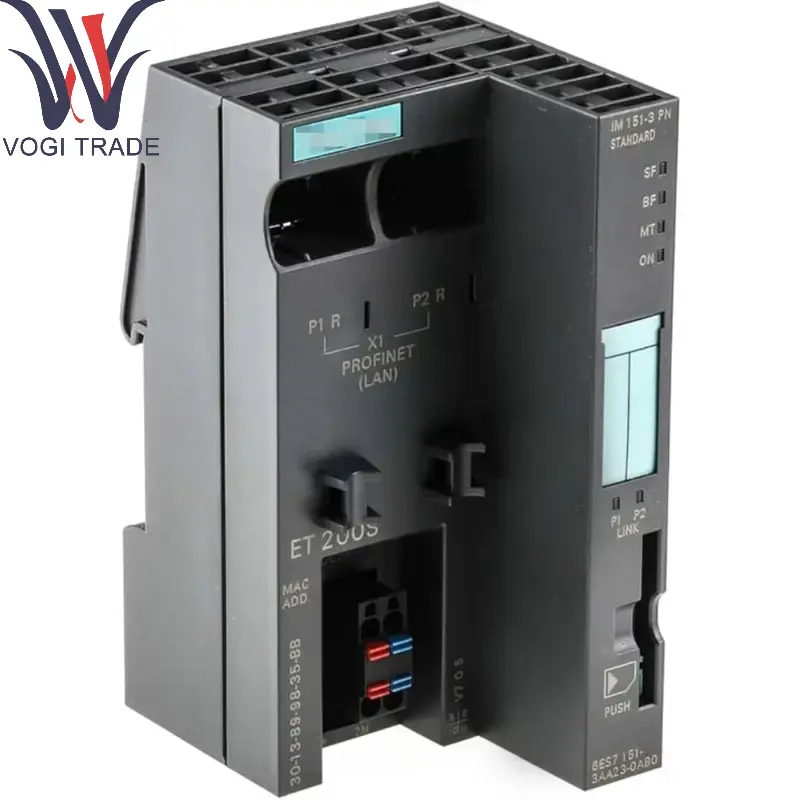

시멘스 6ES7151-3AA23-0AB0

제품 설명 및 소개

기능:

16 채널 디지털 입력 (DI), Siemens 6ES7151-3AA23-0AB0은 24V DC 신호를 지원합니다.

고전력, 고속 응답 산업 응용 분야에 적합한 높은 기능.

모듈 식 디자인, 핫 스왑 가능, 유지 관리 및 확장이 쉽습니다.

시스템 신뢰성을 향상시키기위한 통합 단락 및 역 극성 보호.

제품 세부 사항

주요 매개 변수

입력 전압 : 24V DC (정격 범위 19.2V – 28.8V).

입력 전류 : 일반 2MA (채널 당).

필터 시간 : 다른 신호 주파수 요구 사항을 충족하기 위해 구성 가능 (0.1ms/0.8ms/3.2ms/12.8ms).

분리 : 채널 간의 분리는 없지만 채널 그룹과 백플레인 버스 사이의 광전자 분리.

진단 기능 : Siemens 6ES7151-3AA23-0AB0은 단절, 단락, 과부하 진단 및 LED 결함 표시를 지원합니다.

연결 방법 : 스프링 클램핑 기술을 사용하여 기본 장치 (예 : BU15-P16+A0+2D)를 통한 연결.

의사 소통 및 호환성

버스 인터페이스 : Profinet (IM 155-6pn과 같은 인터페이스 모듈과 함께 사용해야 함).

프로토콜 지원 : Profi Safe (선택 사항, 안전 모듈 필요).

모듈 너비 : 15mm, 소형 디자인은 공간을 절약합니다.

환경 조건

작동 온도 : -20 ° C ~ +60 ° C.

보호 수준 : IP20 (제어 캐비닛에 설치해야 함).

응용 분야

산업용 자동화 : Siemens 6ES7151-3AA23-0AB0 PLC 제어 시스템 (예 : 버튼, 센서, 한계 스위치 등)에서 디지털 신호 획득에 사용됩니다.

불연속 제조 : 자동차 및 전자 조립 라인의 장비 상태 모니터링.

프로세스 제어 : ET 200SP 시스템과 협력하여 분산 된 I/O 배포를 실현합니다.

안전 시스템 : 안전성 적용을위한 확장 가능한 안전 모듈 (예 : F-DI).

장점과 특징

모듈 식 확장 : Siemens 6ES7151-3AA23-0AB0은 ET 200SP 시스템의 유연한 구성을 지원합니다.

빠른 설치 : 도구없이 모듈을 교체 할 수 있습니다.

높은 신뢰성 : 산업 등급 설계, 강력한 항 전자기 간섭 (EMC) 기능.

TIA 통합 : 쉬운 프로그래밍 및 진단을 위해 Siemens Tia Portal과 완전히 호환됩니다.

구성 요소 지원

기본 장치 : 예 : Siemens 6ES7151-3AA23-0AB0 (16 채널 모듈의 경우).

인터페이스 모듈 : 6ES7155-6AU00-0BN0 (Profinet Interface)과 같은.

전원 공급 장치 모듈 : 시스템 전원 공급 장치 (예 : PM 24V DC)와 일치해야합니다.
