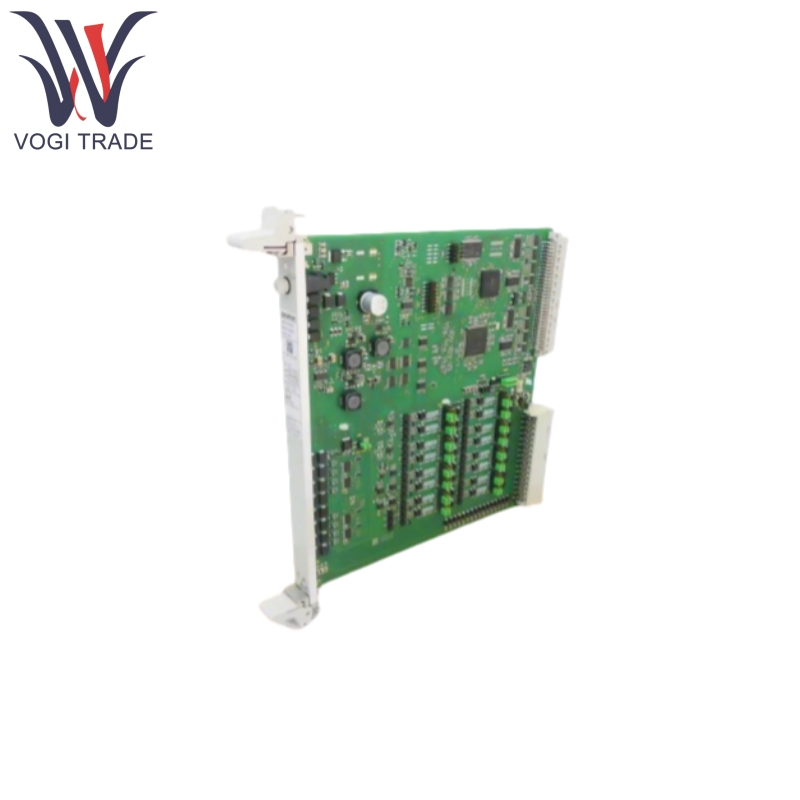

시멘스 6DP1210-7BA

제품 기능

필드 센서 (예 : PT100, 4-20 MA 송신기)는 전면 커넥터 (예 : 6ES7 392-1AJ00-0AA0)를 통해 Siemens 6DP1210-7BA에 연결됩니다.

Siemens 6DP1210-7BA는 원시 신호를 필터링하고, 증폭시키고,이를 A/D로 변환하고, 디지털 신호를 PLC로 출력합니다.

Siemens 6DP1210-7BA는 열전대가 입력 될 때 커넥터의 온도 오차를 자동으로 보상합니다.

Siemens 6DP1210-7BA는 Profibus DP 또는 Profinet (인터페이스 모듈 필수)을 통해 PCS 7 컨트롤러 (예 : CPU 410/416)와 통신합니다.

오류 메시지는 진단 인터럽트를 통해 CPU에보고되어 시스템 경보를 유발합니다.

제품 기능

Siemens 6DP1210-7BA는 8 채널 분리 입력, 신호 지원, 높은 정확도, 높은 진단 및 기술 하이라이트를 특징으로합니다.

8 채널 분리 된 입력 :

각 채널은 신호 크로스 토크를 방지하기 위해 독립적으로 전기적으로 전기적으로 분리됩니다 (채널과 채널과 백플레인 사이).

지원되는 신호 유형 :

전압 : ± 10 V, ± 5 V, 1-5 V, 0-10 V

전류 : 0-20 MA, 4-20 MA (파손 된 와이어 감지 지원)

저항 : 2/3/4 와이어 (예 : PT100, PT1000)

열전대 : J, K, L, N, E, S, R, T, U, B 유형 (콜드 엔드 보상 포함)

높은 정확도 :

기본 오류 : ± 0.05% (전류/전압)

온도 드리프트 : <± 0.005%/k

높은 진단 :

채널 분리, 오버 레인지, 단락 및 하드웨어 고장에 대한 실시간 경보.

지원 SF (시스템 실패) LED 상태 표시를 지원합니다.

기술 하이라이트 :

면제 : IEC 61000-6-2/6-4 산업 EMC 표준을 준수하면 입력 필터링이 구성 가능합니다 (산업 주파수 간섭을 억제).

Hot-swappable: Supports replacement of modules during operation (system configuration permitting).

중복 지원 : 중복 I/O (중복 컨트롤러 포함)로 구성 가능합니다.

제품 매개 변수

Siemens 6dp1210-7ba의 다음 세부 사항.
