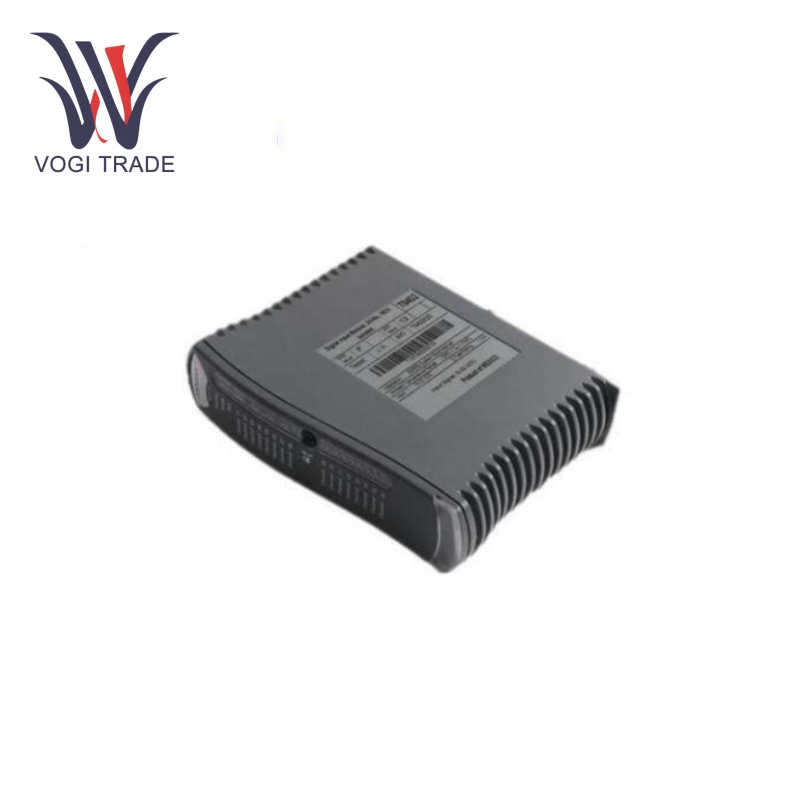

ICS Triplex T8193

기술 매개 변수

프로세스r: 32 비트 RISC 프로세서.

기억y: 16MB RAM, 8MB 플래시.

시스템 전력 전압 범위: 20-32V DC.

현재 소비: 3.5 24V DC에서 최대. 전력 소실 : 80 W.

디지털 입력: 16.

디지털 출력: 16.

아날로그 입력: 4.

아날로그 출력: 2.

작동 온도: -40 ° C ~ +70 ° C.

저장 온도: -40 ° C ~ +85 ° C.

상대 습도: 5% ~ 95% 비 응축.

안전: SIL 3 인증.

채널 간 크로스 토크:> -40 dB.

일반적인 정확도: 풀 스케일의 0.2%, 풀 스케일의 최대 0.5%.

기능 기능

트리플 모듈 식 중복성 (TMR): ICS Triplex T8193은 평행을 실행하는 3 가지 동일하고 독립적 인 처리 모듈을 사용합니다. 각 모듈은 동일한 계산을 수행 한 다음 결과에 투표합니다. 하나의 모듈이 실패하면 다른 두 모듈은 안전한 방식으로 계속 작동하여 매우 높은 수준의 신뢰성과 결함 허용을 달성합니다.

다재다능한 프로그래밍 환경: ICS Triplex T8193은 사다리 논리, 기능 블록 다이어그램 및 구조화 된 텍스트와 같은 여러 프로그래밍 언어를 지원하는 풍부한 프로그래밍 환경을 제공합니다. 이러한 유연성을 통해 엔지니어는 특정 제어 작업에 가장 적합한 언어를 선택하고 복잡한 제어 전략을 쉽게 개발할 수 있습니다.

고급 커뮤니케이션 능력: 이더넷, 직렬 포트 및 Profibus 및 Foundation Field Bus와 같은 필드 버스 프로토콜과 같은 다양한 통신 인터페이스를 제공합니다. 따라서 데이터 교환 및 조정 된 제어를 위해 산업 네트워크의 다른 장치 및 시스템과 쉽게 연결할 수 있습니다.

유연하고 확장 가능: ICS Triplex T8193은 쉽게 구성 가능하며 산업 공정의 변화하는 요구 사항을 충족시키기 위해 쉽게 확장 할 수 있습니다. 또한 새로운 I/O 포인트를 추가, 메모리 확장 및 새로운 기능의 통합을 상대적으로 쉽게 수행 할 수 있습니다.

E진단 및 유지 보수 도구: 시스템이나 연결된 장치 내에서 매우 정밀하고 좋은 시간에 결함이있는 많은 완전 임베디드 진단 도구가 장착되어 있습니다. 이는 수행 된 수리의 유지 보수 감소로 인해 매우 중요하며, 이는 전체 시스템 가용성을 최대화하는 경향이 있습니다.

응용 프로그램

석유 및 가스 산업: ICS Triplex T8193은 웰 헤드 제어, 파이프 라인 운송 및 증류 작업과 같은 중요한 프로세스를 제어하는 ​​데 해외 플랫폼 및 정유소에서 사용됩니다. 확장 된 서비스 범위는 석유 및 가스의 안전한 추출, 가공 및 운송을 보장하는 데 높은 신뢰성을 제공합니다.

화학적 처리: 화학 플랜트의 공정 흐름과 반응기의 재료 흐름에서의 온도 및 압력 제어를위한 복잡한 화학 사이클 공정을 제어합니다. ICS Triplex T8193에서 제공하는 미세한 제어 정도는 제품 품질 및 프로세스 안전을 보장하는 것입니다.

발전: 보일러, 터빈 및 발전기를 제어하는 ​​발전소에서 중요한 역할을합니다. 또한 ICS Triplex T8193은 전기의 그리드 동기화 및 분배를 수행하여 안정적이고 안정적인 공급을 보장합니다.
