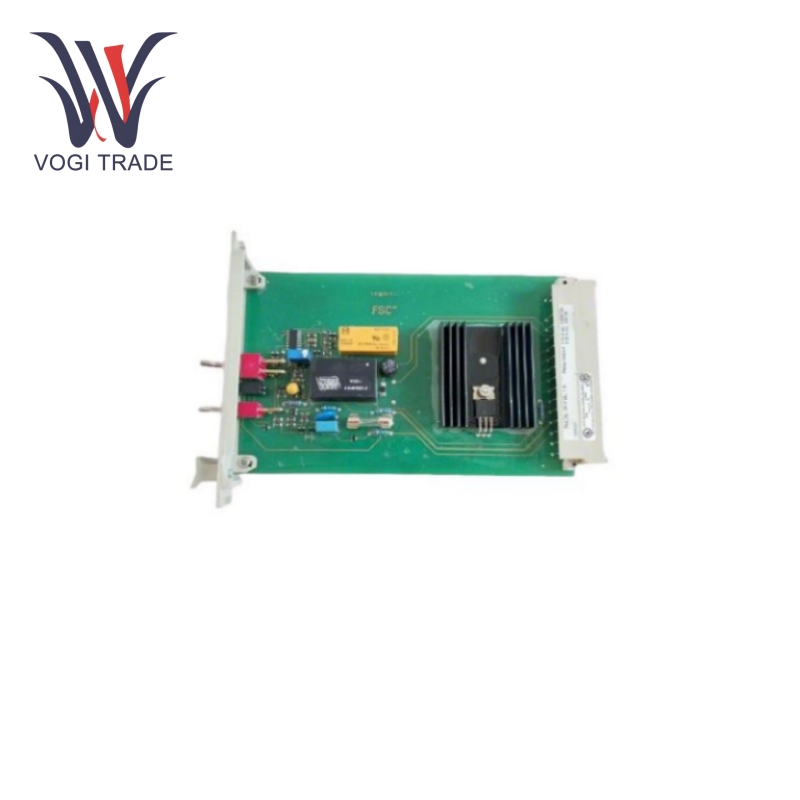

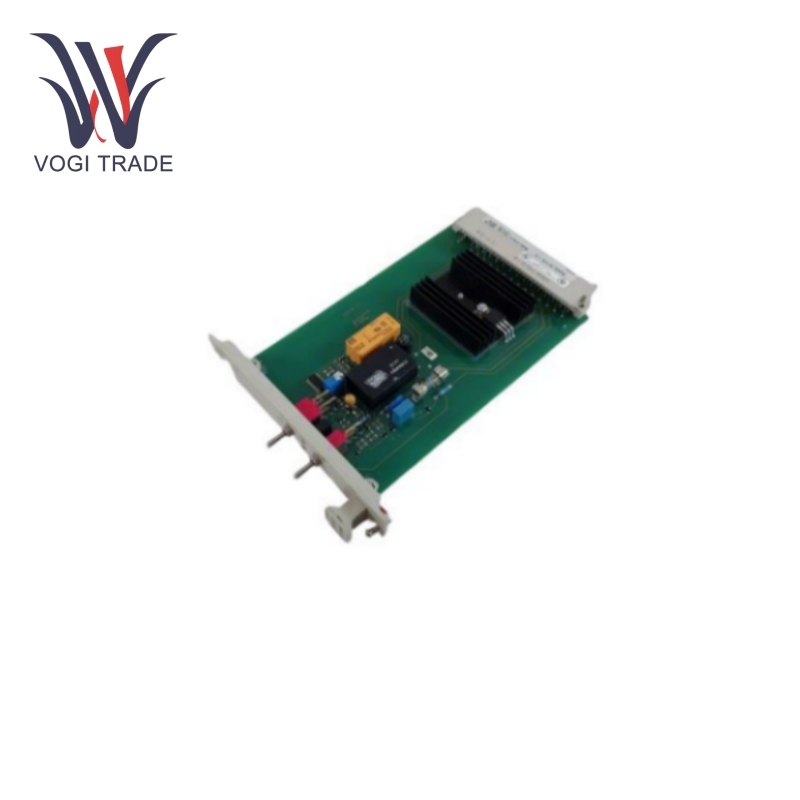

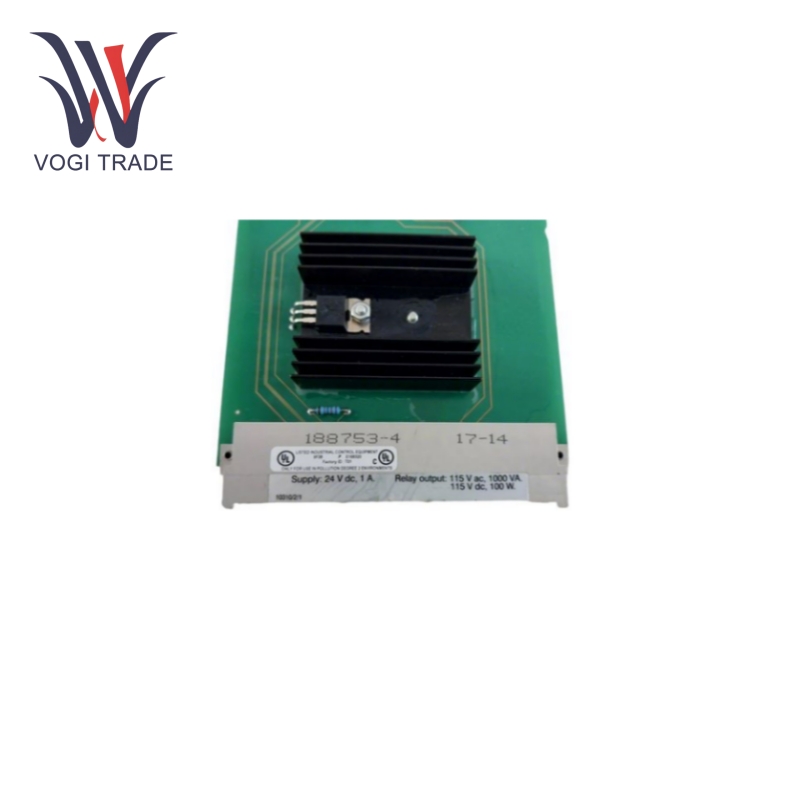

하니웰 10310/2/1

전기 공급: DC 전압 공급 - 30VDC를 초과하지 않음: 공급 전압은 24VC를 초과하지 않아야 합니다. 공급 전류는 60mA를 초과해서는 안 됩니다.

입력 전압-전류 조합: 입력 전압은 24V와 110V 두 가지가 있습니다. 24V의 경우 입력 전압 범위는 18~70V DC이고 입력 전류는 24V DC에서 1.1mA입니다. 110V의 경우 입력 전압 범위는 40~130V DC이고 입력 전류는 110V DC에서 2.5mA입니다.

접지 매개변수: 접지 전압은 -12V DC(지락 없음)이며 접지 오류 설정은 30V ~ +125V DC입니다. 최대 접지 전류는 5.5mA(±1mA) 또는 25.0mA(±5mA) 사이에서 설정할 수 있습니다.

접점 출력: 최대 출력 전압은 115V DC, 최대 출력 전류는 2A입니다.

릴레이 접점: 초기 접촉 저항은 30mohm입니다. 최대 전류는 5A입니다. 최대 스위칭 전압은 250VDC/250VAC입니다. 최대 스위칭 부하는 100W/1000VA입니다. 예상 전기 수명은 100,000회 스위칭 작업이고, 예상 기계적 수명은 200,000,000회 스위칭 작업입니다.

기능

누전 모니터링: HONEYWELL 10310/2/1은 시스템의 24VDC, 48VDC, 60VDC 또는 110VDC에서 접지 오류를 감지하여 전기 위험을 성공적으로 발견할 수 있습니다.

접지 연결 모니터링: 지속적 또는 간헐적인 접지 연결 모니터링. 간헐 모드에서는 사용자가 1Hz 또는 0.25Hz의 주파수를 설정할 수 있으며, 가시적 모니터링의 경우 모듈 전면에 있는 모드 녹색 LED가 선택한 주파수에서 깜박입니다. 이를 통해 모니터링이 진행 중인지 쉽게 시각적으로 확인할 수 있습니다.

자가 테스트: 수동으로 시작하거나 자체 테스트를 위해 입력 또는 피드백 회로(RST 24 및 RST 110)에 의해 트리거될 수 있습니다. 이를 통해 기능의 무결성을 확실하게 검증하고 전체 시스템의 신뢰성을 향상시킵니다. 재설정: 수동으로 또는 RST 24 또는 RST 110에 높은 신호를 적용하여 시스템 작동 및 유지 관리에 유연성을 제공합니다.

테스트 기능: 장치는 1.5kohm 저항기 또는 접지에서 핀 2까지의 저항기를 사용하여 자체 접지 연결을 자체 테스트할 수 있으므로 감지 회로의 무결성을 신속하게 확인할 수 있습니다.

응용 분야

산업 자동화: 제조공장 등 각종 산업 자동화 시스템에서 모니터링 장치 및 안전 장치로 사용됩니다. 기본 기능에는 장비 및 배전 시스템을 통한 전기 안전 조사 및 관리가 포함됩니다. DC 전원 공급 장치의 접지 누출 감지는 전기 사고 및 장비 손상을 방지하여 프로세스가 원활하게 진행될 수 있도록 도와줍니다.

배전: 배전망, 특히 DC 전원 시스템에서 10310/2/1은 특히 시스템의 절연 상태를 모니터링하는 데 사용됩니다. 이 장치는 발생하는 모든 내부 접지 오류를 신속하게 식별하고 운영자에게 경고 신호를 보내 유지 관리가 즉시 수행될 수 있도록 하여 정전이나 전기 화재의 가능성을 최소화합니다.

통신: 안정적인 전력이 중요한 통신 기지국 및 데이터 센터에서 이 제품은 DC 전력 시스템의 접지 누출을 모니터링합니다. 이는 민감한 전자 장비를 전기적 결함으로부터 보호하고 통신 서비스의 중단 없는 작동을 보장합니다.

재생 에너지 시스템: 태양광 및 풍력 발전 단지에서 HONEYWELL 10310/2/1을 사용하여 DC 발전 및 배전 시스템을 모니터링할 수 있습니다. 신속한 지락 감지를 통해 재생 에너지 발전 및 그리드 통합의 신뢰성과 안전성을 향상시키는 데 도움이 됩니다.
