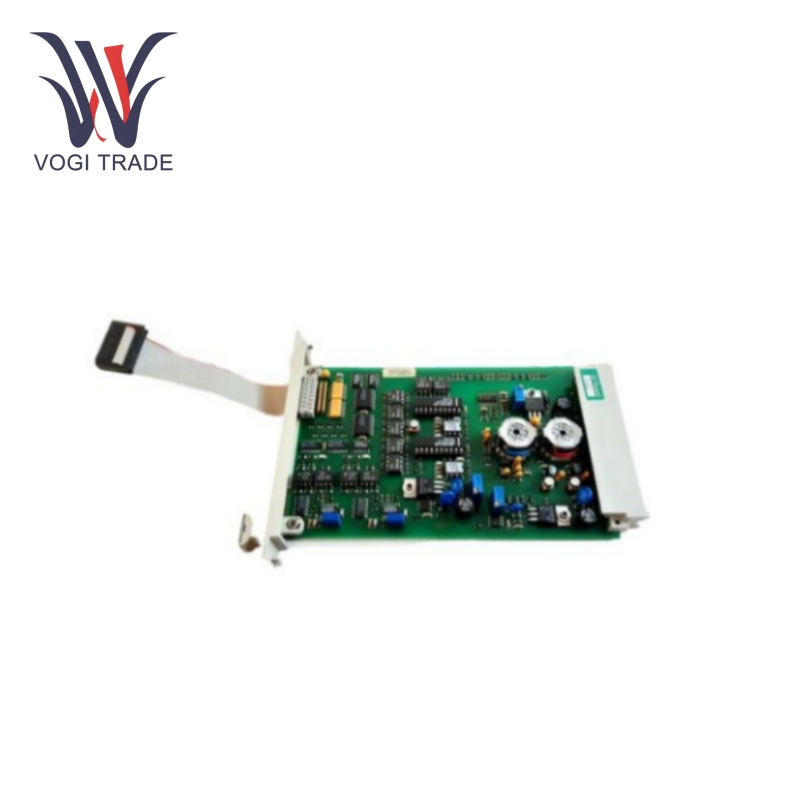

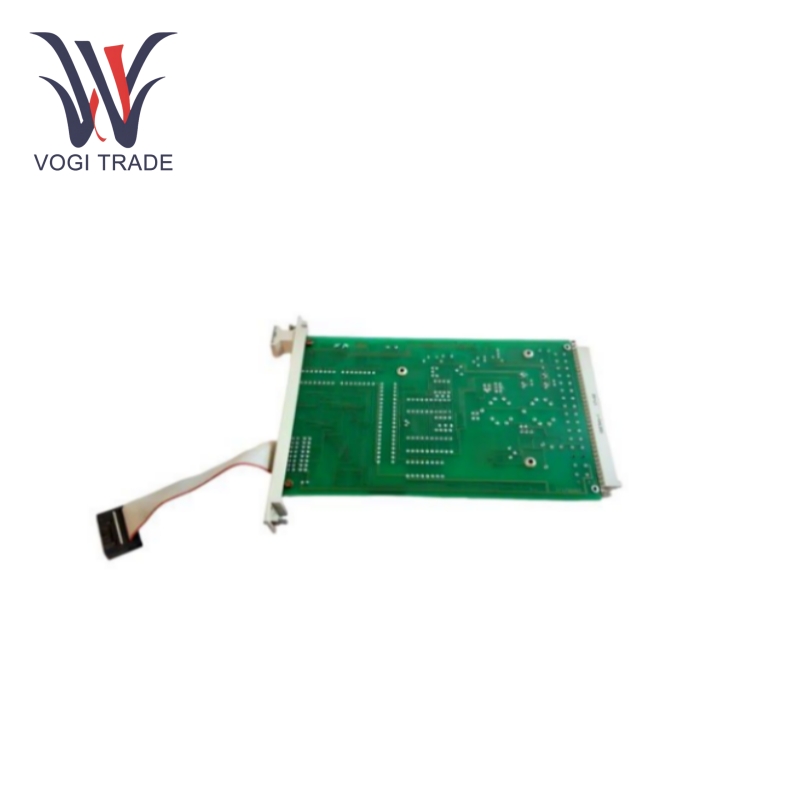

하니웰 10205/2/1

사용법 매개변수

HONEYWELL 10205/2/1은 명확한 사용 매개변수를 갖춘 오류 방지 아날로그 출력 모듈입니다. 최대 전류가 30mA인 5V DC 전원 공급 장치와 최대 전류가 65mA인 24V DC 전원 공급 장치에 연결해야 하며 각 활성 출력에는 추가로 30mA가 필요합니다. 전원전압과 완전히 절연된 2개의 출력채널로 구성되어 있으며, 0V1, 0V2 핀이 연결되어 있습니다. 0~20mA, 4~20mA의 출력 사양으로 구성할 수 있으며, 각 출력 채널에는 12bit D/A가 탑재되어 있다. 차단 전류는 0.05mA 미만입니다. 루프 전원 공급(활성)인 경우 최대 루프 저항은 1kΩ으로 설정되고 최대 출력 전압은 30V DC입니다. 패시브 외부 전원 공급 장치는 7.5V의 최소 전압 강하로 최대 40V DC의 전압을 허용합니다. 최대 전류는 WDG 입력 전류에서 0.5mA입니다.

P제품특징

칼슘용량 안전 장치:모듈에는 프로세스 안전 시간을 구성하기 위한 오류 방지 기능이 포함되어 있습니다. 아날로그 출력의 올바른 출력 값(현재 값 ± 5%)을 모니터링하여 전원 끄기 기능과 아날로그 출력 간의 누화를 결정합니다. 또한 각 아날로그 출력에는 보조 전원 끄기 장치가 장착되어 있어 워치독 및/또는 프로세서가 적용된 값에 관계없이 출력의 전원을 끌 수 있습니다. 이 기능은 다른 곳에서 논의되었을 수도 있지만 의심할 여지 없이 중요한 응용 분야에서 프로세스의 신뢰성과 안전성을 향상시킵니다.

아날로그 출력 제어:2개의 0(4)-20mA 출력 채널을 통해 고정밀 아날로그 신호를 사용하여 다양한 상황에서 외부 장치 또는 프로세스를 제어할 수 있습니다. 출력의 12비트 D/A 컨버터는 높은 정확도와 분해능을 보장하므로 산업 공정에서 유량, 압력, 온도 또는 속도를 미세 조정할 수 있습니다.

교정 및 모니터링:모듈에는 교정을 위한 P2 및 P3 전위차계가 장착되어 있습니다. 확장 모듈, 확장 플랫 케이블 및 멀티미터와 함께 "FSC 시스템 및 프로세스 상태 보기" 프로그램의 교정 옵션을 사용하여 교정할 수 있습니다. 또한 각 출력 채널에는 A/D 변환기가 포함되어 있어 출력 전류를 편리하게 모니터링하고 시스템의 심층 진단을 위한 피드백을 제공하며 작동 제어 루프의 완벽한 정확성을 보장합니다.

호환성 및 통합:10205/2/1 모듈은 Honeywell 제품군의 일부이며 다른 Honeywell 컨트롤러, I/O 모듈 및 애플리케이션 소프트웨어와 완벽하게 호환됩니다. 기존 Honeywell DCS 시스템과의 통합은 매우 간단하므로 자동화 시스템 내에서 원활한 통신과 조정된 프로세스가 가능합니다.

적용범위

HONEYWELL 10205/2/1은 다양한 산업 분야에서 널리 사용될 수 있습니다. 공정 제어 산업에서는 공정 조건의 정밀한 제어가 제품 품질과 생산 효율성에 중요한 화학 공장, 정유소 및 제약 공장의 밸브, 액추에이터 또는 기타 현장 장비를 제어합니다. 적용 사례로는 반응 공정에서 화학물질의 흐름을 조절하거나 파이프라인 시스템의 압력을 제어하는 ​​것이 있습니다. 발전 분야에서 모듈은 발전기 여자 전류, 터빈 속도 또는 냉각수 흐름을 제어할 수 있어 공장의 운영 안정성과 효율성을 향상시키는 데 도움이 됩니다. 빌딩 자동화 분야에서는 HVAC(난방, 환기 및 공조) 작동을 제어하는 ​​데 사용할 수 있습니다. 건물 내 공기 흐름과 온도를 자동으로 조절해 실내 환경을 쾌적하게 유지하고 에너지를 절약할 수 있습니다.
