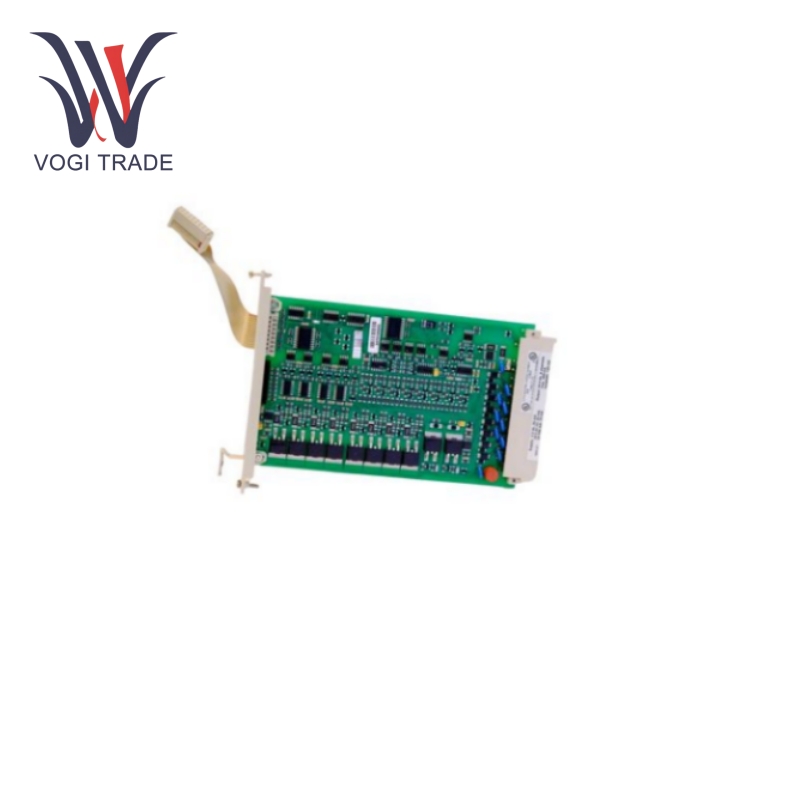

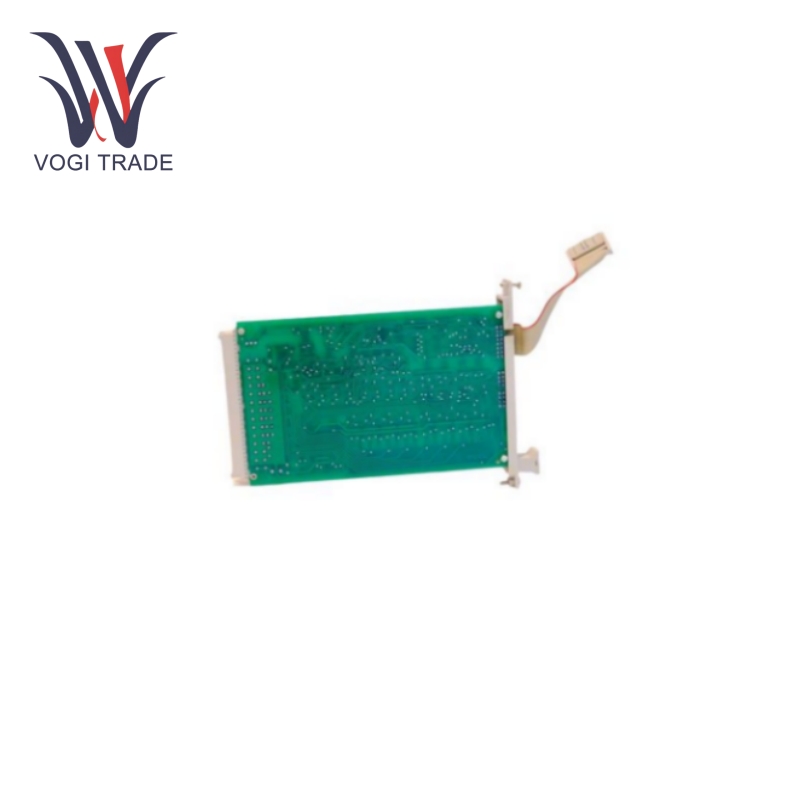

하니웰 10201/2/1

사용법 매개변수

전원 요구 사항:Honeywell 10201/2/1에는 최소 전류 25mA의 5VDC 전원 공급 장치가 있어야 합니다. 또한 출력 부하 없이 내부 24VDC(25mA) 및 외부 24VDC(70mA)가 필요합니다. 다중 전원 공급 장치 설계는 모듈 내의 다양한 재료에 안정적인 작동 기능을 제공합니다.

출력 채널:8개의 출력 채널이 있으며 각각 정격은 24VDC, 550mA입니다. 각 채널은 상당히 높은 효율로 저항성 부하(예: 램프) 또는 유도성 부하(예: 솔레노이드)를 구동합니다. 유도 부하의 경우 각 출력에는 회로 오류를 방지하기 위한 억제 다이오드가 내장되어 있습니다.

출력 사양:출력은 단락을 통해 연결된 다양한 장치에 안정적인 출력 전력을 제공할 수 있는 24VDC 솔리드 스테이트 전원 공급 장치입니다. 최대 램프 부하는 120ma(2.9w)이고 최대 허용 부하 용량은 1μF입니다. 전압 강하는 500mA에서 2.0VDC보다 훨씬 작으며 차단 전류는 0.1mA, 감시 전류는 8mA입니다.

P제품특징

안전 기능:모듈의 모든 출력 채널과 해당 억제 다이오드는 가능한 모든 오류 방지 애플리케이션에 대해 완벽하게 테스트되었습니다.

출력 전원 차단 기능이 테스트됩니다.구성된 프로세스 안전 시간 내에서 보조 장치와의 전원 차단 조합 기능, 출력 간의 누화 및 억제 다이오드 기능을 제공합니다. 비정상적인 상황 발생 시 시스템의 잠금 및 안전을 보장하여 사고 및 장비 손상을 줄입니다.

신호 출력 및 제어:시스템에는 모터, 밸브, 릴레이와 같은 외부 장치나 구성 요소를 제어하기 위해 실시간 디지털 출력 신호를 제공할 수 있는 8개의 출력 채널이 있습니다. 채널은 단락 방지되도록 설계되어 자체 및 연결된 모든 장비에 대한 단락 손상 보호 기능을 제공하여 시스템의 안정성과 내구성을 높입니다.

호환성 및 통합:Honeywell 모듈식 설정인 Honeywell 10201/2/1 모듈의 통합은 다른 Honeywell 컨트롤러, 센서 및 소프트웨어와 완벽하게 호환됩니다. 따라서 현재 자동화 시스템과 쉽게 호환되며, 서로 다른 구성 요소 간의 적절한 정보 교환 및 실행이 수행되어 생산 프로세스의 완전한 제어 및 모니터링이 이루어집니다.

적용 범위

산업 자동화: Honeywell 10201/2/1은 산업 자동화의 다양한 측면에서 널리 사용됩니다. 제조, 운송, 식품 및 제약 산업을 통제합니다. 이는 믹서, 컨베이어 및 포장 스테이션과 같은 생산 프로세스를 제어하고 생산 효율성을 향상시키며 제품 품질을 향상시키는 데 사용됩니다.

프로세스 제어:공정 제어 시스템에서 밸브, 펌프 및 기타 액추에이터는 공정 내 제품의 흐름, 압력 및 온도를 조절하여 매개변수의 안정성과 신뢰성을 보장합니다.

안전 시스템: Honeywell 10201/2/1 작동 사용은 비상 정지 시스템 및 화재 방지 시스템을 포함하여 안전이 중요한 시스템 영역에서 오류 위치에 있습니다. 비상 상황에서는 인력 및 장비 안전의 손실을 방지하기 위해 전원 공급 장치를 분리하거나 관련 안전 장치를 시작할 수 있습니다.
