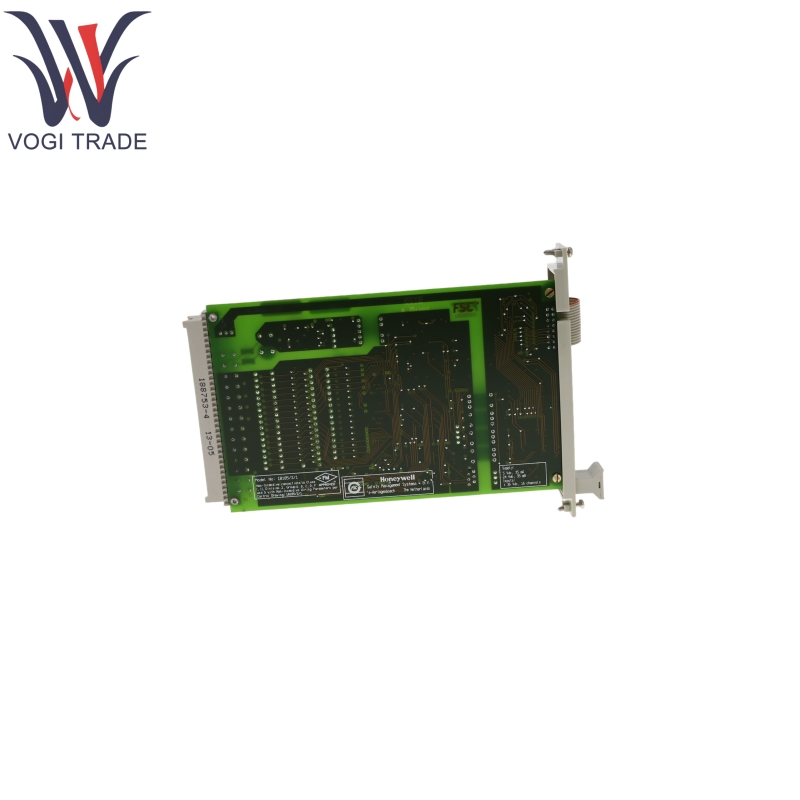

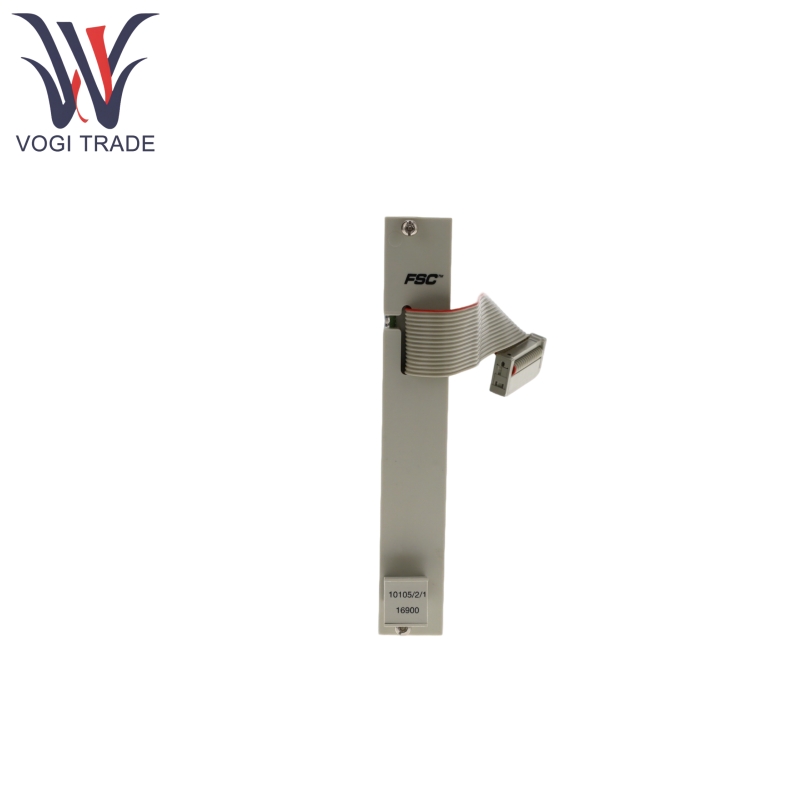

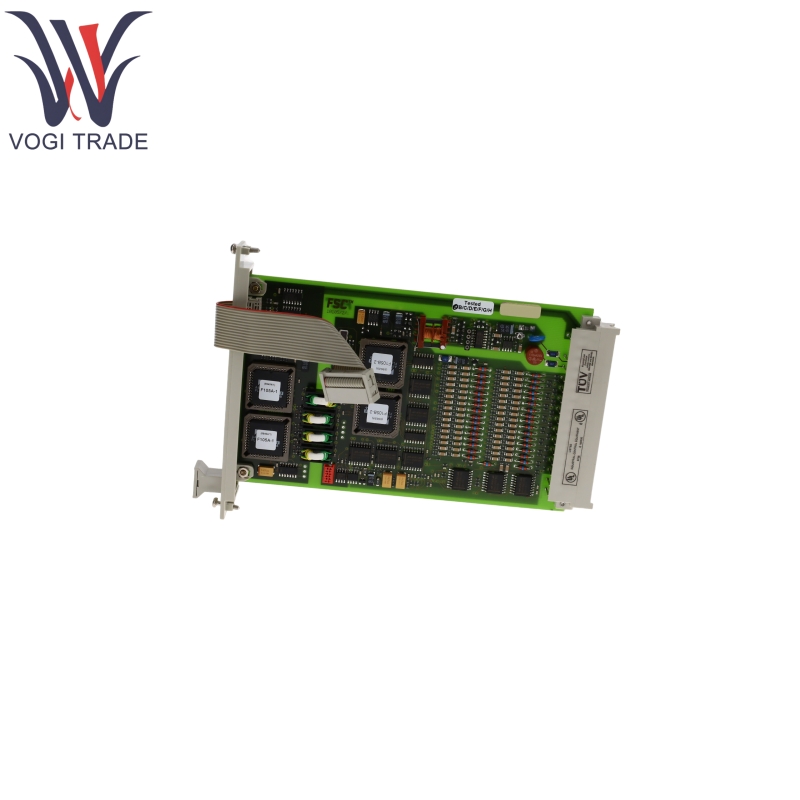

Honeywell 10105/2/1

제품 기능

Module의 Honeywell 10105/2/1 입력 단계는 "실패-안전"디자인을 채택하여 구성 요소 고장으로 인해 프로세서가 수신 한 입력 신호가 안전한 상태 (예 : 신호 중단 발생시 사전 설정 안전 값)를 유산 안전 표준에 따라 준수하게합니다.

Honeywell 10105/2/1은 16 개의 아날로그 입력 채널을 통합하며, 이는 많은 아날로그 신호 획득이 필요한 시나리오에 적합하고 랙 공간을 저장합니다.

Honeywell 10105/2/1은 신호 획득 정확도, 채널 간 크로스 토크, 내부 전원 공급 장치 등에 대한 자체 테스트를 수행하여 구성된 프로세스 안전 시간 동안 신호 신뢰성을 보장합니다.

Honeywell 10105/2/1은 입력 채널과 내부 5 VDC와 24 VDC 회로 사이에 갈바니 분리를 제공하여 간섭을 최소화하고 신호 안정성을 향상시킵니다.

Honeywell 10105/2/1은 FSC 시스템의 I/O 백 플레인 및 중앙 구성 요소에 조정되며 시스템의 다른 모듈과의 상호 운용성을 지원합니다.

원리를 사용한 제품

Honeywell 10105/2/1은 필드 장치로부터 아날로그 신호 (예 : 센서의 전류 또는 전압 신호)를 수신하고 아날로그 신호를 내부 변환 회로를 통해 디지털 신호로 변환합니다.

Honeywell 10105/2/1에는 채널 상태, 전원 공급 장치 전압 및 신호 정확도를 실시간으로 모니터링하는 내장 자체 테스트 회로가 있습니다. 결함이 감지되면 (예 : 구성 요소 고장, 신호 이상) 출력 신호를 사전 설정 안전 상태로 즉시 전환합니다.

Honeywell 10105/2/1은 수평 버스 (예 : 1- 버스, 2- 버스)를 통해 FSC 시스템의 CPU (Central Processing Unit) 및 COM (Communication Modol)과 상호 작용하며 추가 처리를 위해 수집 된 신호를 시스템으로 전송합니다.

내부 논리 회로는 5 VDC로 구동되며 신호 획득 회로는 24 VDC로 구동되며, 이는 신호 정확도에 영향을 미치는 간섭을 피하기 위해 갈바닉 분리에 의해 분리됩니다.

제품 응용 프로그램

고 안전 산업 시나리오 :

Honeywell 10105/2/1 FAIL-SAFE 고밀도 아날로그 입력 모듈은 안전 계측 시스템 (SIS)을위한 신호 입력 장치로서 압력, 온도, 유량 속도 등과 같은 주요 아날로그 매개 변수를 획득하기 위해 높은 안전 요구 사항을 가진 화학, 석유, 천연 가스 및 기타 공정 제어 필드에 적합합니다.

고밀도 신호 획득 :

16 채널 지원 덕분에 Fail-Safe 고밀도 아날로그 입력 모듈은 다중 아날로그 신호의 중앙 집중식 획득에 적합합니다. 대규모 생산 공장에서 분포 된 센서 신호 집계.

실패 안전 시나리오 :

Honeywell 10105/2/1 FAIL-SAFE 고밀도 아날로그 입력 모듈은 DIN V 19250과 같은 안전 표준을 준수하며 안전 클래스 AK 8을 포함하여 안전 애플리케이션에서 사용하여 프로세스 이상 발생시 신뢰할 수있는 신호 획득을 보장 할 수 있습니다.
