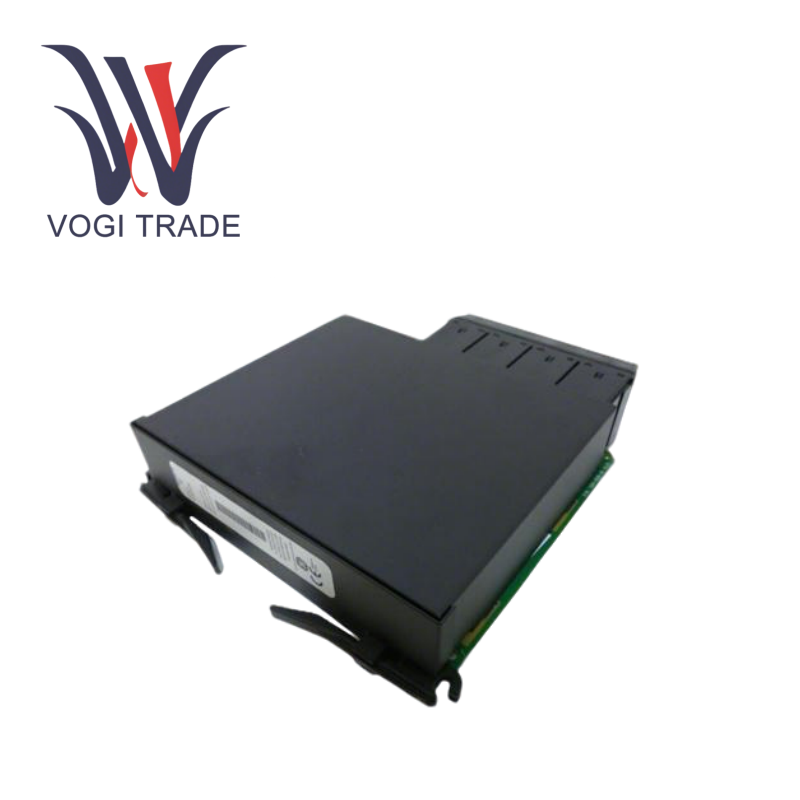

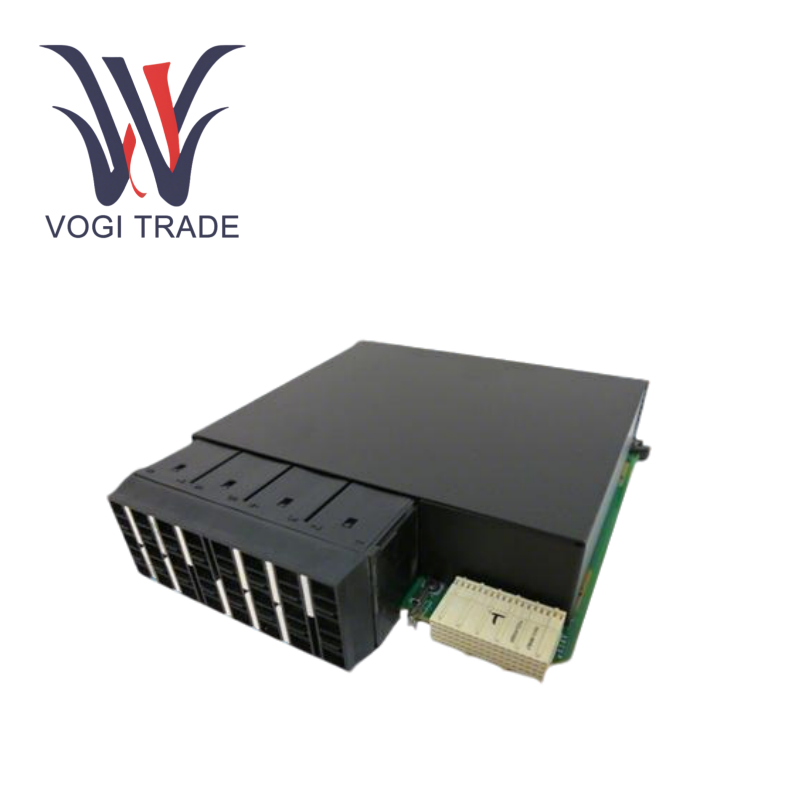

GE UR67H

기술 매개 변수

전기 특성 : 작업 전압 18.5–36V DC, 산업 급 전원 공급 장치 환경과 호환됩니다.

환경 적응성 : 작동 온도 0 ° C ~ 60 ° C, 습도 범위 5%–95%

데이터 용량 : 내장 16MB 저장 공간, 확장 데이터 녹화 지원

통신 인터페이스 : 10/100Mbps 구리 또는 파이버 이더넷, RS485/RS232/RS422 직렬 포트, G.703 동축 인터페이스 및 C37.94 섬유 프로토콜, 최대 3 개의 독립적 인 이더넷 포트

프로토콜 호환성 : 통합 IEC 61850, DNP 3.0, MODBUS TCP/RTU, IEEE 1588, IEC 60870-5-104/103 및 기타 산업 표준 프로토콜

기능적 특징

1. 다중 보호 콜 통신 및 고속 데이터 교환

GE UR67H Digital I/O 모듈은 보호 계전기 및 SCADA 시스템과의 원활한 통합을 달성하고 PRP (Parallel Redundancy Protocol) 및 직접 I/O 확장을 지원하고 주요 지침의 밀리 초 수준 전송을 보장하기 위해 3 중 독립 이더넷 포트 및 다각화 된 산업 인터페이스를 제공합니다.

2. 고급 모니터링 및 진단 기능

이 모듈에는 회로 차단기 상태 모니터링 (예 : 아크 전류 I²T 분석 및 다시 함량 감지)과 결합 된 1024 이벤트 레코더 및 구성 가능한 파형 캡처 기능이 내장되어있어 GE UR67H Digital I/O 모듈에 실시간으로 전원 장비의 건강 상태를 진단하는 기능을 제공합니다.

3. 통합 보호 및 제어 로직

위상 차동 보호, 적응 거리 보호 및 고정자 접지 오류 감지 지원 GE UR67H Digital I/O 모듈은 Enervista 소프트웨어 플랫폼을 통한 그래픽 로직 프로그래밍을 구현하여 복잡한 보호 전략의 배포 및 디버깅을 단순화합니다.

4. 고정 전력 계량

전압, 전류, 전력, 고조파 및 기타 50+ 전력 매개 변수 계측기를 제공하고 PHASOR 측정 장치 (PMU) 기능을 동기 지원하고 광역 모니터링 시스템에 동기 데이터 소스를 제공합니다.

응용 프로그램 시나리오

전력 시스템 보호 : 변전소 버스 차이 보호, 전송 라인 위상 전류 및 발전기 100% 고정자 접지 보호에 사용

산업 자동화 : 공장 전원 유통 자동화 제어, 회로 차단기 상태 모니터링 및 결함 위치, SOE (이벤트 시퀀스 녹화) 및 디지털 오류 녹음 지원

예측 유지 보수 : 고조파 분석 및 부하 추세 예측을 통해 전력 그리드 자산의 운영 효율성을 최적화
