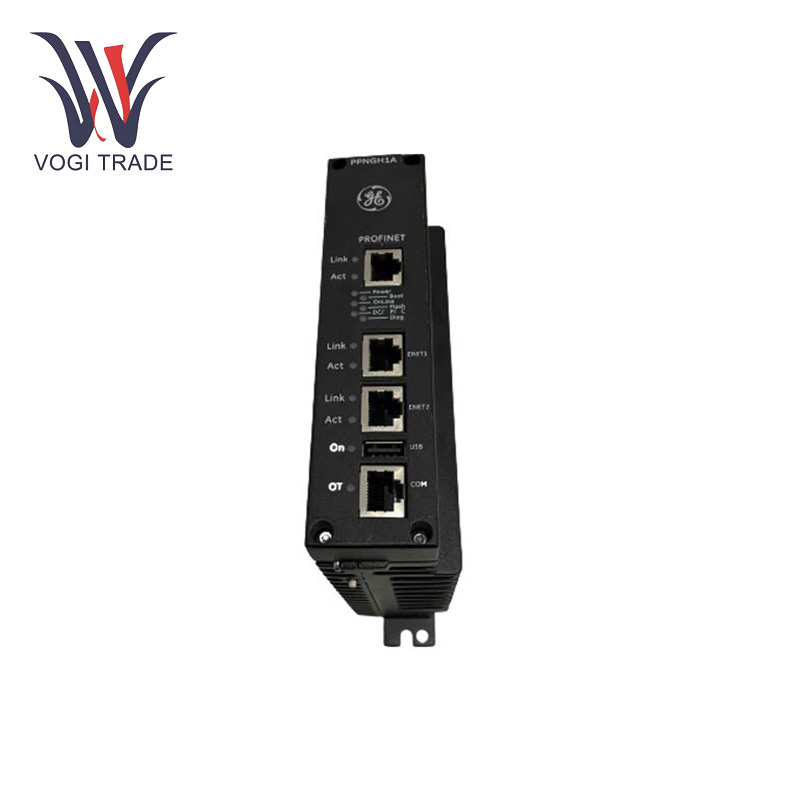

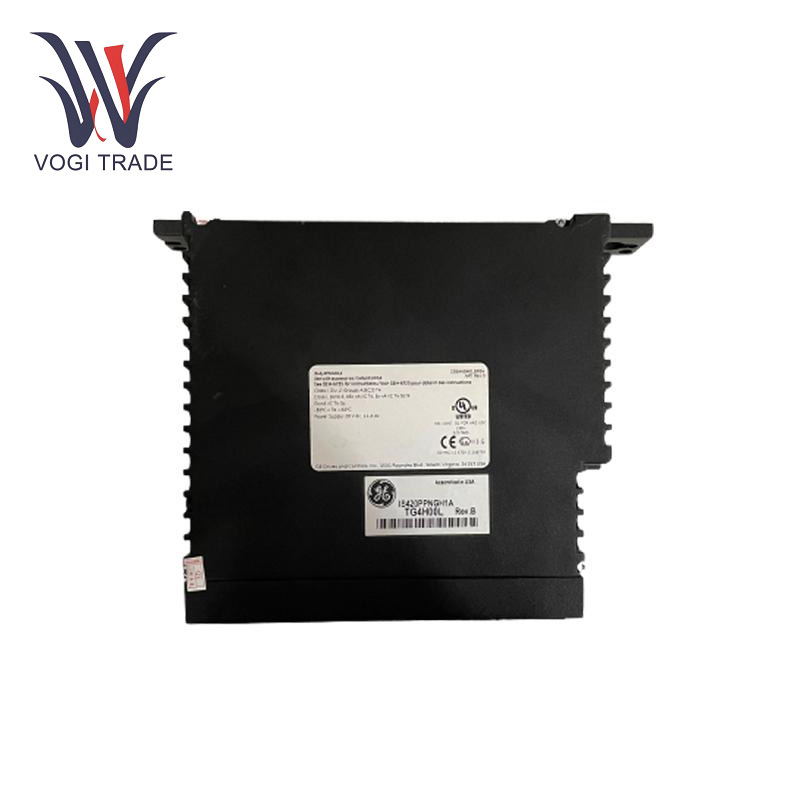

ge is420ppngh1a

작동 매개 변수

프로세서: 1066 MHZ EP80579 인텔 프로세서.

메모리: 256 MB DDR2 SDRAM.

운영 체제: QNX 중성미자.

전원 공급 장치: DC에서 24.

작동 온도: -20 ° C ~ +60 ° C.

전력 소비: 에너지 효율을 보장하고 열 생성을 줄이기위한 저전력 소비 설계.

제품 기능

통신 인터페이스: GE IS420PPNGH1A는 Mark VIE 컨트롤러를 고속 데이터 공유를 위해 I/O 장치에 연결하는 시스템입니다.

프로토콜 변환: 다양한 통신 프로토콜 사이의 데이터를 변환하여 이종 산업 네트워크 내에서 상호 운용성을 얻습니다.

시스템 통합: 거의 모든 산업 자동화 제품과 통합을 제공하여 Mark VIE 시스템의 기능을 확장합니다.

Profinet 컨트롤러: GE IS420PPNGH1A는 Profinet 컨트롤러 역할을하여 산업 네트워크 내에서 다른 프로파일과 호환되는 장치에 연결하고 제어 할 수 있습니다. 센서, 액추에이터 및 기타 컨트롤러와 제어 명령, 상태 정보 및 데이터를 교환 할 수 있습니다.

게이트웨이 기능: 주요 기능 중 하나는 게이트웨이입니다. 새로운 게이트웨이는 Profinet과 다른 네트워크/프로토콜 유형 간의 통신을 단순화합니다. 이는 Profinet 이외의 통신 표준을 사용하여 다양한 레거시 시스템이나 장비로 통합을 수행 해야하는 산업 설정에 매우 유용합니다.

데이터의 라우팅 및 처리 :GE IS420PPNGH1A는 데이터의 내부 및 외부 라우팅을 처리합니다. 그 임무는 Profinet 장치에서 나오는 데이터 패킷의 대상 주소를보고 그에 따라 패킷을 라우팅하는 것입니다. 또한 일부 기본 데이터 필터링 작업을 지원합니다.

설치

설치: ge is420ppngh1a를 장착하려면 패널을 수직으로 장착해야합니다. 이 수직 마운트 방향은 공기가 냉각되는 모듈 주변의 공기 순환에 중요합니다. 통합 배터리 나 팬이 없으므로 설치 환경에서 공기 이동, 자연 또는 강제로 냉각됩니다. 이 모든 것이 설치 위치에서 생성되어야하며, 이미 모듈 근처의 공기 순환을 방해하지 않아야합니다.

네트워크 연결: Profinet 네트워크의 경우 적합한 이더넷 케이블을 사용하여 연결하십시오. 저비용, 관리되지 않는 스위치와 같은 장치는 일반적으로 ESWA 8- 포트 미지 관리 스위치 또는 ESWB 16- 포트 미지 관리 스위치와 같은 모듈에 연결됩니다. Ionet과 Profinet이 활성화되면 동일한 스위치로 지원할 수 없습니다.

전원 링크: 24V DC 전원 공급 장치를 모듈의 터미널에 연결하십시오. 전력 손실을 피하기 위해 모든 연결이 꽉 조이는지 확인하십시오. 모든 연결을 두 번 확인하고 모듈에 전원을 공급하기 전에 느슨한 와이어 나 잘못된 극성이 없는지 확인하십시오.

응용 프로그램 범위

발전: GE IS420PPNGH1A 발전소에서 터빈 작업을 모니터링하고 제어합니다.

석유 및 가스: 추출 및 정제를위한 프로세스 관리

화학적 처리: 다양한 종류의 화학 물질 생산 관리.

수처리: 물 정제 및 분포 시스템의 제어

문제 해결

사용자 활동 모니터링을 수행하십시오: 비정상적인 행동을 지속적으로 모니터링합니다.

연결 확인: 모든 배선 연결의 압박감을 확인하고 부식 또는 손상의 징후를 찾으십시오.

소프트웨어 업데이트: 최신 패치 버전으로 애플리케이션 코드 및 운영 체제를 정기적으로 업데이트하십시오.

환경 조건: 장치의 환경이 선언 된 온도와 습도 수준 내에 있는지 확인하십시오.

전원 공급 장치 점검: 전원 공급 장치 검사 입력 전압이 한계에 속하는지 확인하십시오.
