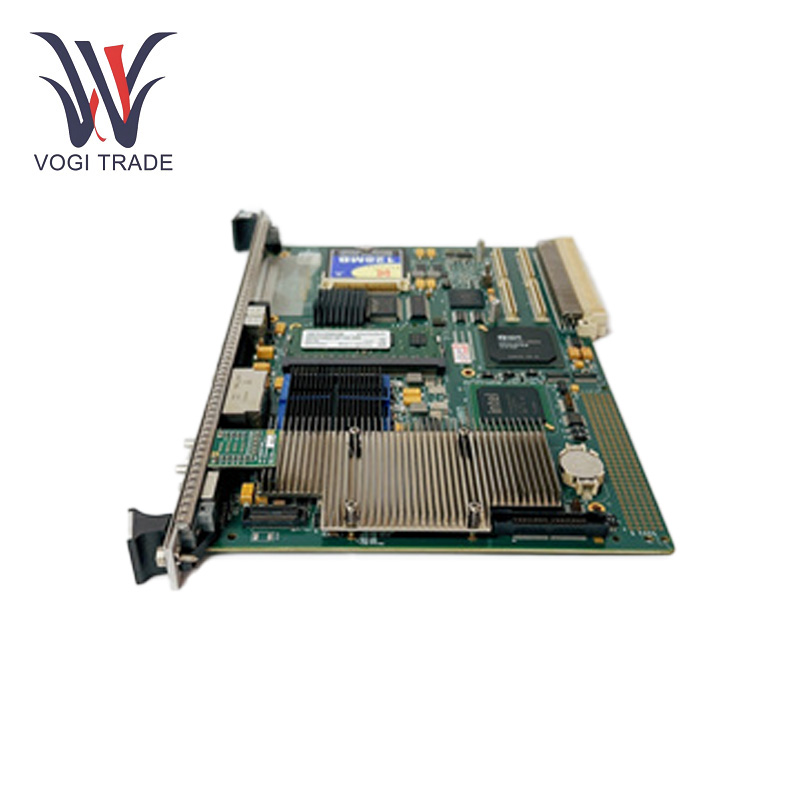

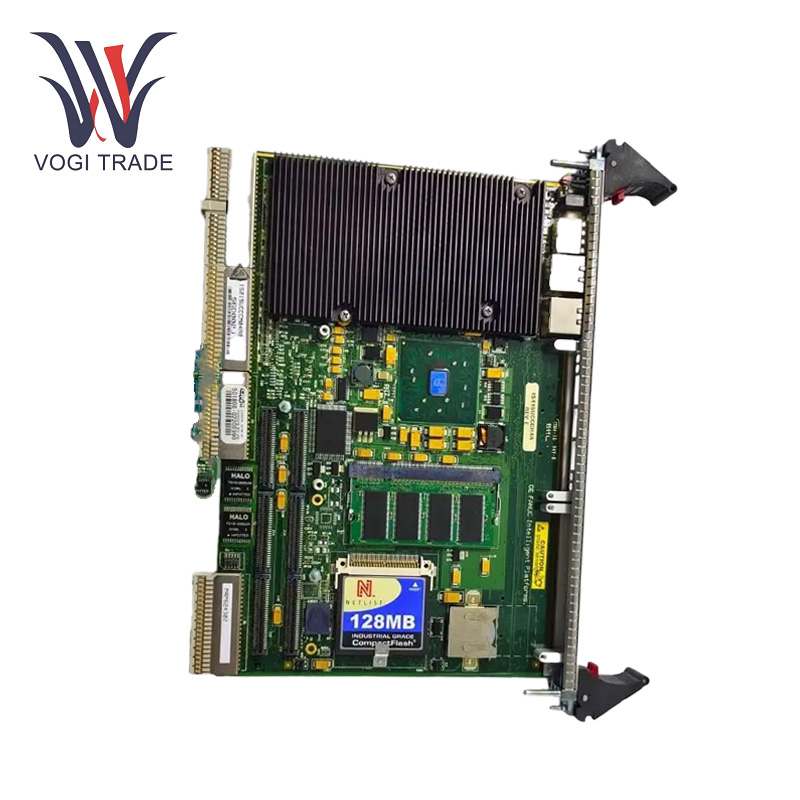

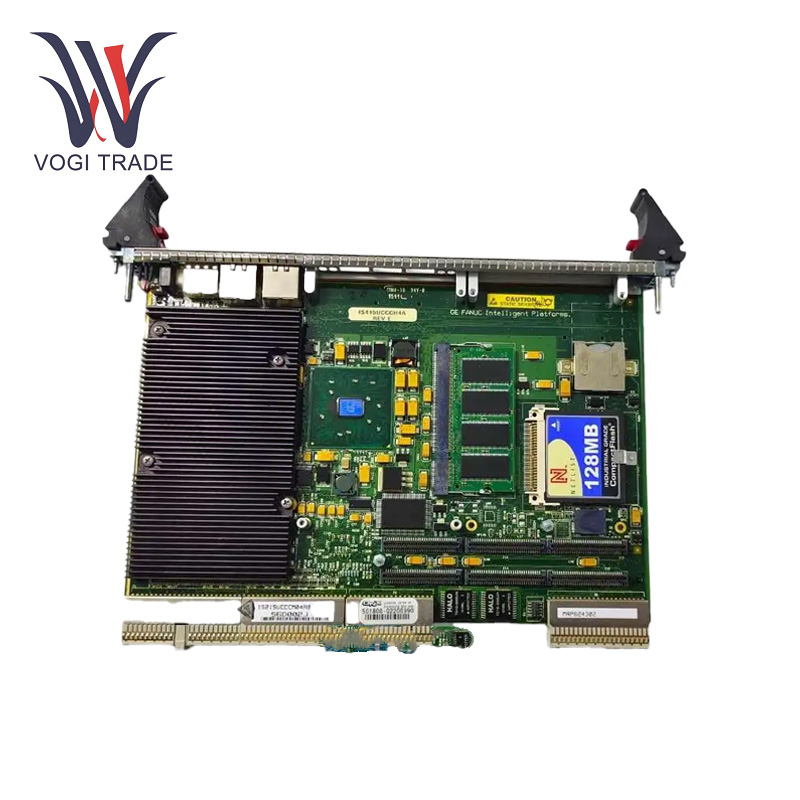

GE IS415UCCCH4A

작전우리의 매개 변수

프로세서 :1.6GHz의 Intel Pentium M 프로세서.

메모리: 256MB DDR RAM.

운영 체제: QNX Neutrino, 고속 및 고출성 산업 응용 프로그램을 위해 설계된 실시간 멀티 태스킹 OS.

전력 요구 사항: DC에서 +5.

작동 온도: 0 ~ +50 ° C.

이더넷 포트: UDH 및 옵션 제어 데이터 고속도로 (CDH)에 연결하기위한 2 개의 10/100/1000Base-TX 이더넷 포트.

제품 기능

응용 프로그램 코드 실행: 산업 공정을 추진하는 데 사용되는 응용 프로그램 코드를 실행합니다

시스템 커뮤니케이션: 온보드 I/O 네트워크 인터페이스를 통해 컨트롤러와 I/O 팩 간의 통신 활성화

데이터 처리: GE IS415UCCCH4A를 사용하면 산업 운영의 적절한 관리 및 제어를 위해 여러 입력에서 수신 된 데이터를 처리 할 수 ​​있습니다.

제어 및 처리: GE IS415UCCCH4A는 분산 제어를 위해 응용 프로그램 코드를 실행하기위한 Mark VIE 시리즈의 단일 슬롯 컨트롤러 보드입니다. 다른 제어 알고리즘을 실행하여 연결된 장치의 작동을 제어 할 수 있습니다.

통신 인터페이스: 여러 통신 포트. GE IS415UCCCH4A에는 2 개의 10/100/1000Base -T 이더넷 커넥터가 있습니다. 다른 하나는 HMI 또는 기타 제어 장치와의 통신을 허용하는 Unit Data Highway Link와 함께 작동합니다. 선택적인 이더넷 네트워크 연결에 서비스를 제공 할 수 있습니다. 추가 보너스로서, Rs -232C 연결 용 COM1 포트가 있으며, 레거시 장치에 연결하거나 디버깅 목적으로 제한되지 않는 다양한 통신 요구에 사용할 수 있습니다.

동기화: GE IS415UCCCH4A는 IEEE 1588 표준에 의해 R, S 및 T I/O 네트워크를 통해 I/O 팩 및 컨트롤러의 클럭을 100 마이크로 초 내에 동기화 할 수 있습니다. 이러한 높은 정밀 동기화는 분산 제어 시스템의 다른 구성 요소가 서로 조정하고 데이터를 적시에 정확한 방식으로 수신하고 처리하도록하는 데 중요합니다.

설치

랙 및 슬롯 배치: 컨트롤러 모듈은 4 개의 슬롯 랙입니다. 하나 또는 두 개의 전원 공급 장치가 있습니다. 기본 컨트롤러는 왼쪽에 있어야합니다 - 대부분의 슬롯 (슬롯 1). 단일 랙의 두 번째, 세 번째 및 네 번째 슬롯에는 추가 컨트롤러가있을 수 있습니다. CMOS 배터리가 플러그를 뽑아 스토리지 수명을 연장하는 경우 보드를 삽입하기 전에 배터리 점퍼를 다시 설치해야합니다.

물리 삽입: Mark VI VME 보드에 배출기 만있는 경우 UCCC 모듈에는 하단과 상단에 인젝터/배출기가있어 보드를 설치하고 상단 배출기를 위로 올린 다음 아래쪽을 아래로 삭제 한 다음 보드를 랙으로 밀어 넣습니다. 인젝터를 사용하여 보드 뒷면의 위치 커넥터가 백플레인 커넥터와 관련되면 보드를 완전히 장착하십시오. 그런 다음 상단 인젝터를 아래로 밀면서 하단 배출기를 위로 올리십시오. 삽입되면 상단 및 하단 인젝터/이젝터 나사를 조이십시오. 섀시 접지 연결을 제공하는 것 외에도 기계적 안정성을 보장합니다.

전원 - 끄기: 랙의 보드를 교체 할 때 전원을 끄는 것이 좋습니다. 하나의 전원 공급 장치에서 전원 - 공급 출력은 스위치를 통해 재설정 될 수 있습니다. 보조 컨트롤러는 각 전원 - 공급 - 회로의 두 전원 공급 장치를 제어하여 한 번에 하나의 전원 공급 장치를 안전하게 제거하여 각 전원 - 공급 - 회로에 전원 입력을 차단할 수 있습니다.

응용 프로그램 범위

발전: 발전소에서 터빈 운영 모니터링 및 제어.

석유 및 가스: 추출 및 정제 작업에서 프로세스 감독.

화학적 처리: GE IS415UCCCH4A 다양한 화학 생산 공정을 감독합니다.

수처리: 물 정제 및 분포 시스템 관리.

문제 해결

시스템 모니터링: 정기적으로 시스템 성능을 모니터링하여 이상을 식별합니다.

사이: 모든 연결이 단단하고 부식/손상이 없는지 확인하십시오.

시스템 및 코드 업데이트: 항상 OS 및 응용 프로그램 코드를 최신 버전에서 유지하십시오.

환경 조건: 작동 환경이 필요한 온도와 습도 범위 내에 있는지 확인하십시오.
