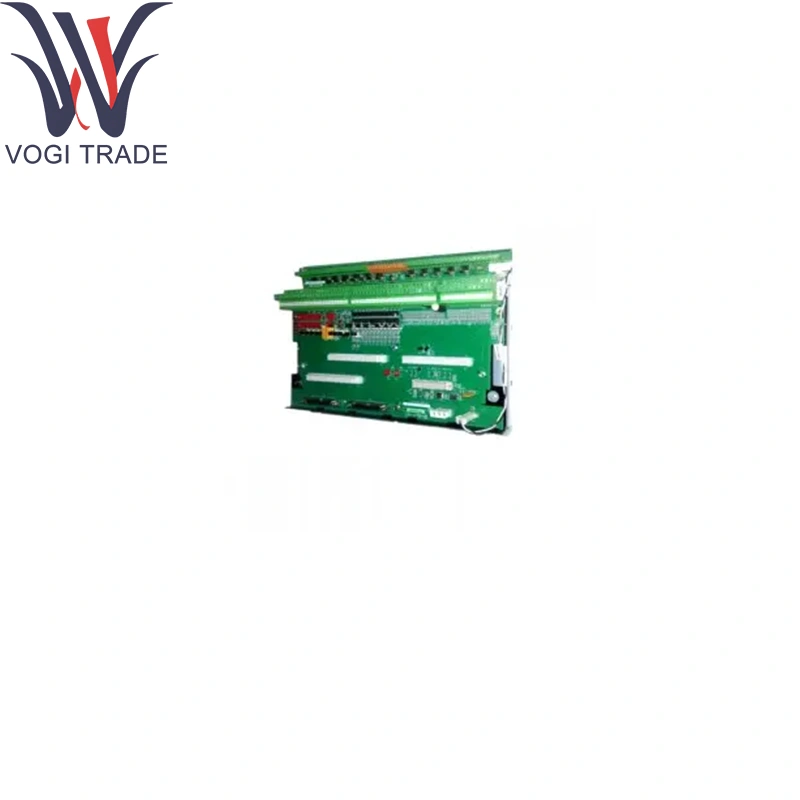

IS400TCASH1AGD를 제공하십시오

기술 매개 변수

입력 채널 :

6 × 열전대 입력 (J, K, T, E 선택 가능)

6 × 4–20 MA 전류 루프 입력 (수동)

열전대 사양 :

유형 당 범위 : 표준 열전대 테이블 (–270 ° C ~ +1820 ° C 참조)

정확도 : ± 0.25 ° C 또는 ± 0.1 % 읽기

해상도 : 0.1 ° C; 샘플링 : 20 개의 샘플/s

채널 당 콜드 정션 보상 (GE IS400TCASH1AGD)

현재 루프 사양 :

범위 : 4–20 MA; ± 0.1 % 본격적인 정확도

해상도 : 16 비트; 샘플링 : 100 샘플/s

과전류 클램프로 30 mA; 역 중독성 보호

격리 : ≥ 1kV 강화 채널 간 및 채널 대상

필터링 : 프로그래밍 가능한 디지털 저역 통과 필터 (최대 50Hz)

코팅 : 수분 및 화학 저항을위한 클래스 D 적합성

제품 기능

GE IS400TCASH1AGD 조건, 단일 안전 등급 I/O 모듈 내에서 혼합 열전대 및 아날로그 전류 신호를 선형화 및 디지털화합니다. 범위 외, 개방 회로 또는 과전류 결함에 대한 센서 루프를 지속적으로 모니터링합니다.

핵심 지원 모듈

핵심 안전 컨트롤러 : IS220YSILS1B YSIL 안전 -I/O 팩

전원 공급 장치 모듈 : 루프 여기 및 보드 전원 용 IS210AEPSG1A

안전 로직 프로세서 : 종료 결정을 실행하기위한 IS200TCSAS1A (GE와 인터페이스 IS400TCASH1AGD)

확장 구성 요소

플러그 가능한 터미널 블록 : 오해 방지를 방지하기 위해 키가 늘어난 12 방향 나사 클램프 블록 (GE IS400TCASH1AGD)

Din-Rail/Panel Mount 키트 : 35mm 레일 또는 패널 장착의 어댑터 클립 및 각도 브래킷

차폐 액세서리 : EMI/RFI 억제를위한 케이블 차폐 클램프 및 페라이트 코어

캘리브레이션 비품 : 열전대 및 전류 루프의 필드 검증을위한 외부 제로/스팬 캘리브레이터

소프트웨어 지원

구성 및 교정 :

GE ControlST ™/Toolboxst ™의 사전 정의 된 안전 루프 템플릿

각 채널의 0/SPAN 또는 콜드 접합 오프셋에 대한 온라인 캘리브레이션 마법사 (GE IS400TCASH1AGD에 적용)

진단 및 모니터링 :

HMI, OPC-DA 태그 및 컨트롤러 진단을 통해 액세스 할 수있는 실시간 루프 결합, 오픈 카운터 및 범위 외 경보에 액세스 할 수 있습니다.

안전 컨트롤러에서 오류 로깅으로 전원을 자체 테스트합니다

펌웨어 : Mark Vies 소프트웨어 릴리스의 일부로 Toolboxst ™를 통해 업데이트 된 보드 레벨 펌웨어

문서 : GE Mark Vies Safety-I/O 설치 안내서 및 Thermocouple & Absain Safety I/O 모듈 참조 설명서의 자세한 절차
