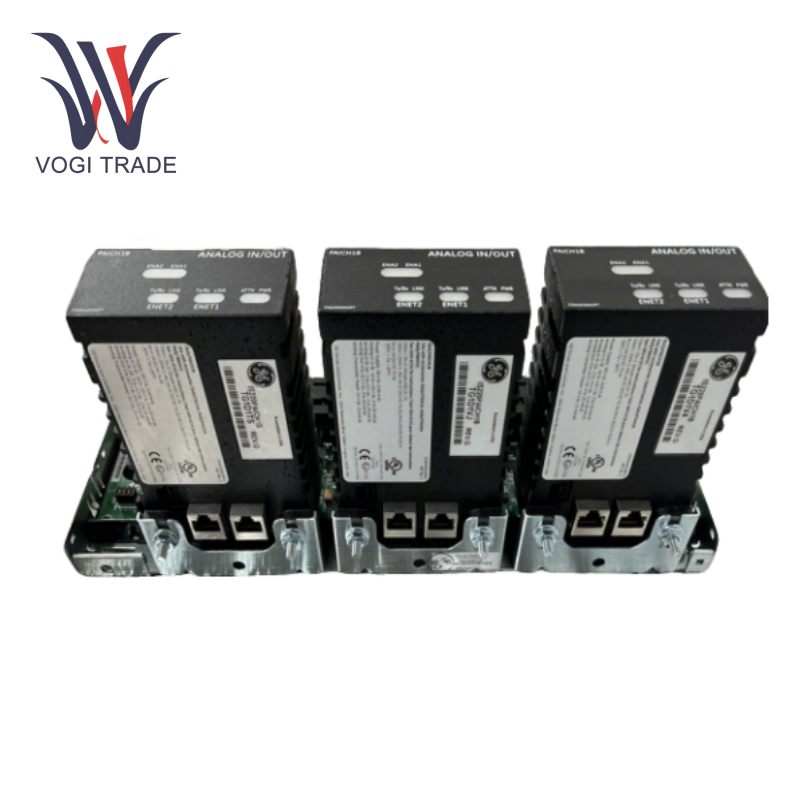

브랜드 : GE설명 : 1 차 터빈 보호 DIN 레일 모듈조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 5지불 기간 : T/T배송 항구 : ShenzhenGE IS230TNTRH1C는 가스 터빈 및 증기 터빈과 같은 전력 장비를 위해 특별히 설계되었습니다. 터빈의 주요 작동 매개 변수 (예 : 온도, 압력, 속도 등)를 수집하고 처리 된 신호를 제어 시스템에 공급하여 정확한 속도 조절, 안전 보호 및 상태 모니터링을 달성합니다.
| 제조 |
일반 전기 |
| 모델 번호 |
IS230tntrh1c |
| 목록 |
마크 우리 |
| 원산지 국가 |
미국 |
| HS 코드 |
9031809090 |
| 차원 |
16*9*7cm |
| 포장 치수 |
20*11*10cm |
| 무게 |
1.5kg |
기술 매개 변수
입력 전압 : 24V DC.
신호 처리 : 16 비트의 해상도와 ± 0.1% 풀 스케일의 정확도로 아날로그 (± 10V/4-20MA) 및 디지털 입력을 지원합니다.
보호 수준 : IP20 (방진 설계, 제어 캐비닛에 설치에 적합).
작동 온도 : -20 ~ +70 ℃, 저장 온도 -40 ~ +85 ℃.
통신 속도 : MODBUS RTU/TCP, 이더넷/IP 프로토콜을 지원하고 데이터 전송 속도는 100Mbps에 도달합니다.
기능적 특징
신호 획득 및 처리 : 멀티 채널 인터페이스를 통해 터빈 센서 신호 (예 : 열전대, 진동 프로브)를 받고 고속 ADC를 통해 디지털 신호로 변환합니다.
중복 제어 : GE IS230TNTRH1C는 듀얼 네트워크 중복 아키텍처를 지원하며 기본 및 대기 전환 시간은 시스템의 지속적인 작동을 보장하기 위해 50ms입니다.
진단 및 보호 : 신호 이상 (예 : 과도한 제한, 단절), 경보 유발 또는 ESD (Esagence Shutdown) 보호의 실시간 모니터링.
작업 원칙
GE IS230TNTRH1C는 백플레인 커넥터를 통해 Mark VIE 컨트롤 랙에 통합됩니다. 필드 센서 신호를 수신 한 후 내장 프로세서는 필터링, 스케일링 변환 및 기타 처리를 수행 한 다음 이더넷 또는 직렬 인터페이스를 통해 중앙 컨트롤러에 업로드합니다. 동시에 터빈의 안정적인 작동을 유지하기 위해 리버스 제어 지침 (예 : 밸브 개구부 조정)이 실행됩니다.
호환성 및 지원 제품
IS200TTURH1CFD : 신호 확장에 사용되는 일련의 터빈 플레이트.
IS230STAOH2A : 액추에이터를 구동하는 데 사용되는 디지털 I/O 모듈.
타사 장비 : GE IS230TNTRH1C는 MODBUS 프로토콜을 통해 Siemens Simatic S7-1500 및 Schneider Modicon 시리즈와의 커뮤니케이션을 지원합니다.
센서 적응 : Bently Nevada 3500 시리즈 진동 모니터링 기기에 연결할 수 있습니다.
