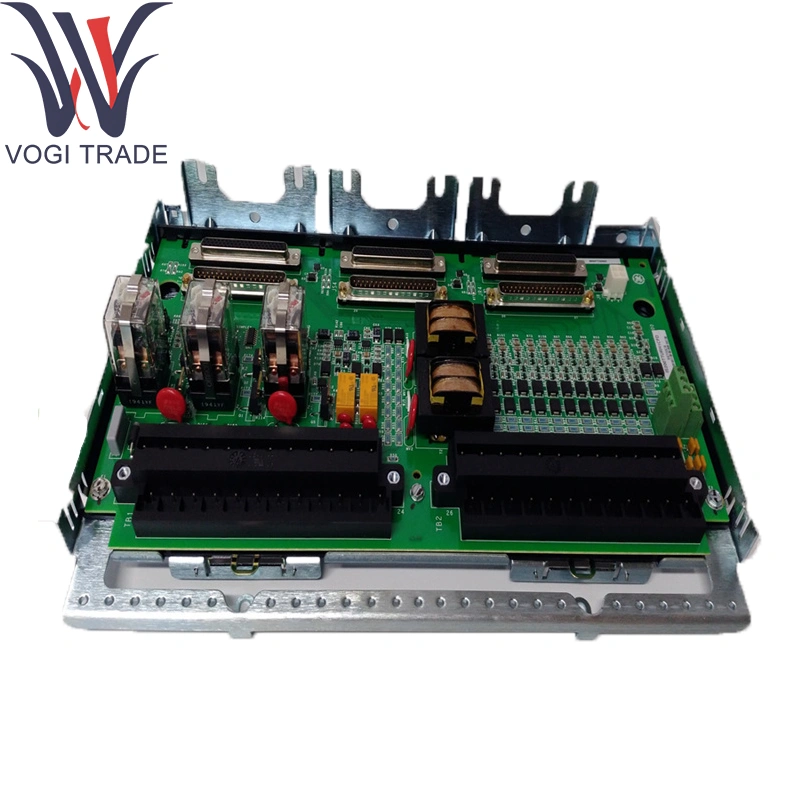

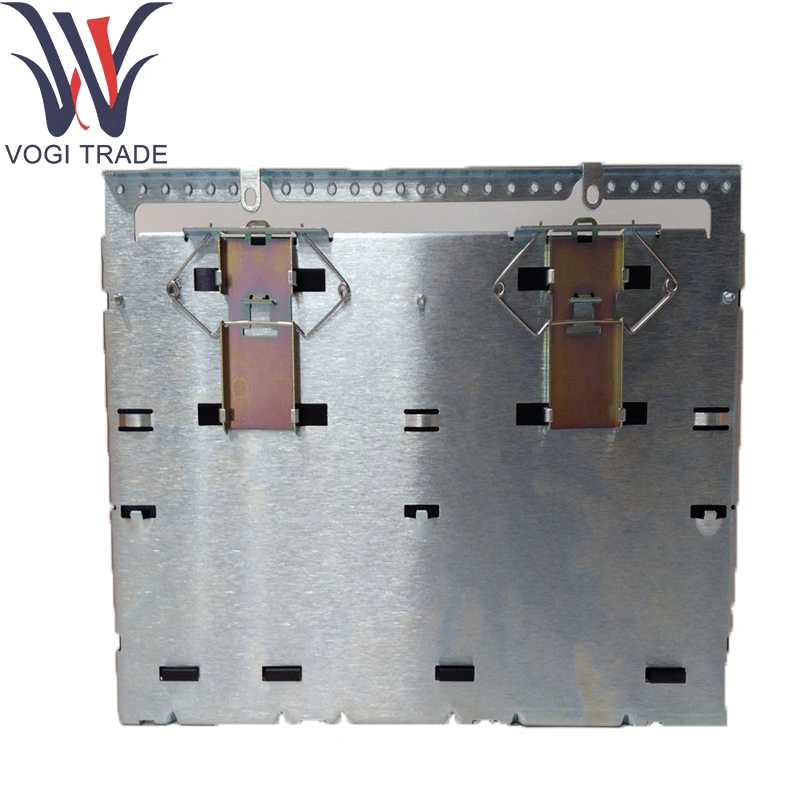

IS230TNSVH3A를 제공하십시오

기술 매개 변수

이산 채널 : 총 64 개 (32 개의 입력 + 32 개의 출력)

입력 유형 및 등급 :

드라이 컨택 클로저 감지, 24V DC 습윤 (18–32 V DC 범위)

공칭 입력 전류 : 채널 당 2.5 MA

하드웨어 분해 : 4ms

출력 유형 및 등급 :

오픈-컬렉터 트랜지스터 출력, 24V DC 공칭 (18–32 V DC)

최대 드라이브 전류 : 채널 당 0.5 A

보호 : 과전류 차단 및 자동 레지셋

격리 : 강화 된 채널-채널 및 채널 간 지상 (> 1 kV)

진단 : 입력 폐쇄 및 출력 신호에 대한 채널 당 상태 LED; 오버로드/오픈로드에 대한 고장보고

백플레인 인터페이스 : I/O 팩 캐리어에 대한 듀얼 50 핀 커넥터

환경 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

GE IS230TNSVH3A는 이러한 환경 등급을 충족합니다.

제품 기능

GE IS230TNSVH3A는 다수의 개별 필드 신호를 단일 소형 I/O 모듈로 통합합니다. 입력 및 출력 모두에 대한 신뢰할 수있는 격리, 컨디셔닝 및 진단을 제공하고 Ionet Ethernet 버스를 통해 Mark VIE CPU로 상태 및 명령을 전달하여 최소한의 랙 발자국에서 고밀도 이산 제어를 가능하게합니다.

핵심 S향상 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리

컨트롤러 모듈 : 처리 및 논리를위한 Mark VIE CPU (예 : IS200TPROH1C)

이더넷 스위치 : Ionet 백본 연결을위한 IS420ESWB 시리즈

이 캐리어 어셈블리는 GE IS230TNSVH3A를 호스팅합니다.

확장 구성 요소

플러그 가능한 터미널 블록 : 64- 웨이 스크류 클램프 블록, 오해를 방지하기 위해 키.

마운팅 하드웨어 : 랙 또는 스키드 설치 용 Din-Rail 또는 패널 마운트 어댑터

차폐 및 접지 : EMI 억제를위한 케이블 차폐 클램프 및 페라이트 코어

예비 트랜지스터 드라이버 : 유지 보수를위한 필드 교체 운전자 카트리지

이러한 구성 요소는 GE IS230TNSVH3A와 인터페이스합니다.

소프트웨어 지원

구성 : 채널 당 매개 변수가없는 GE ControlST ™/Toolboxst ™를 통한 간단한 채널 매핑

진단 및 모니터링 :

HMI, OPC-DA 태그 및 컨트롤러 진단에서 실시간 입력/출력 상태 및 오류 카운터에 액세스 할 수 있습니다.

진단보고를 통해 전원을 자동화 한 자체 테스트

펌웨어 업데이트 : Mark Vie 시스템 릴리스의 일부로 제공됩니다. Toolboxst ™를 통해 적용됩니다

문서 : GE Mark VIE/VIES I/O 설치 안내서 및 고밀도 이산 I/O 모듈 참조 설명서에 자세히 설명

이 소프트웨어 지원은 GE IS230TNSVH3A를 다룹니다.
