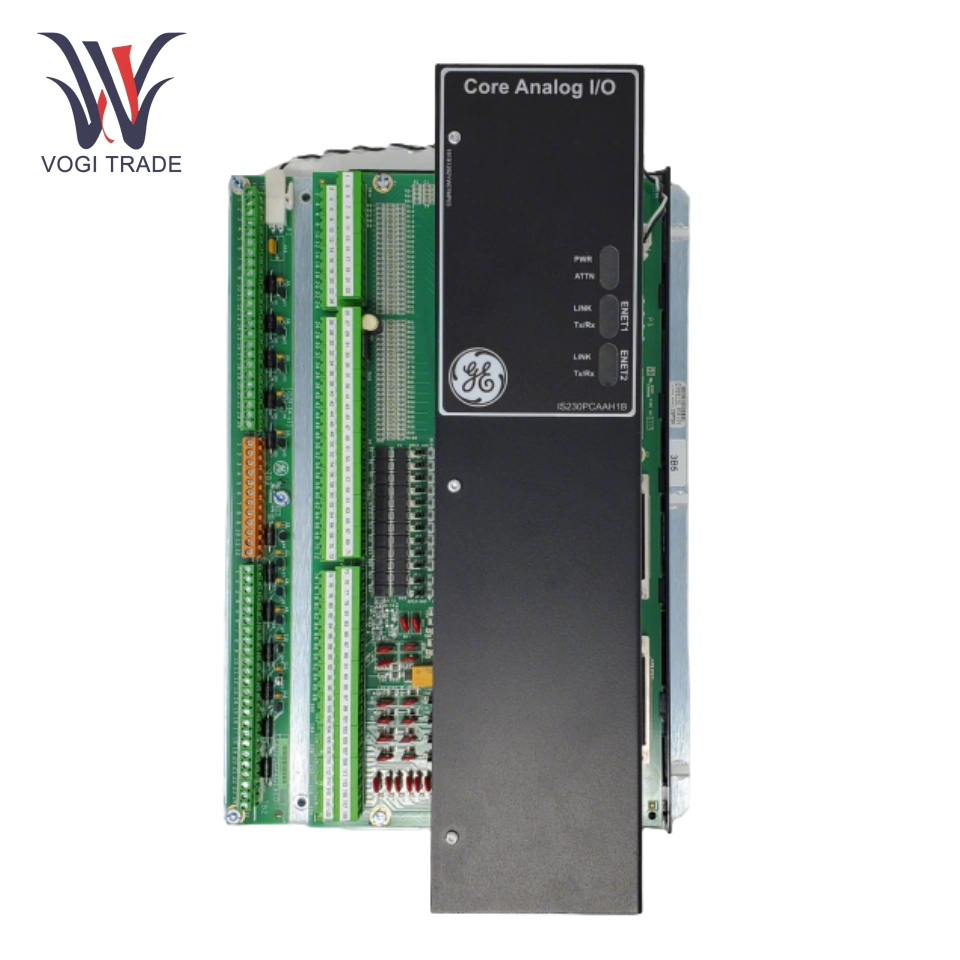

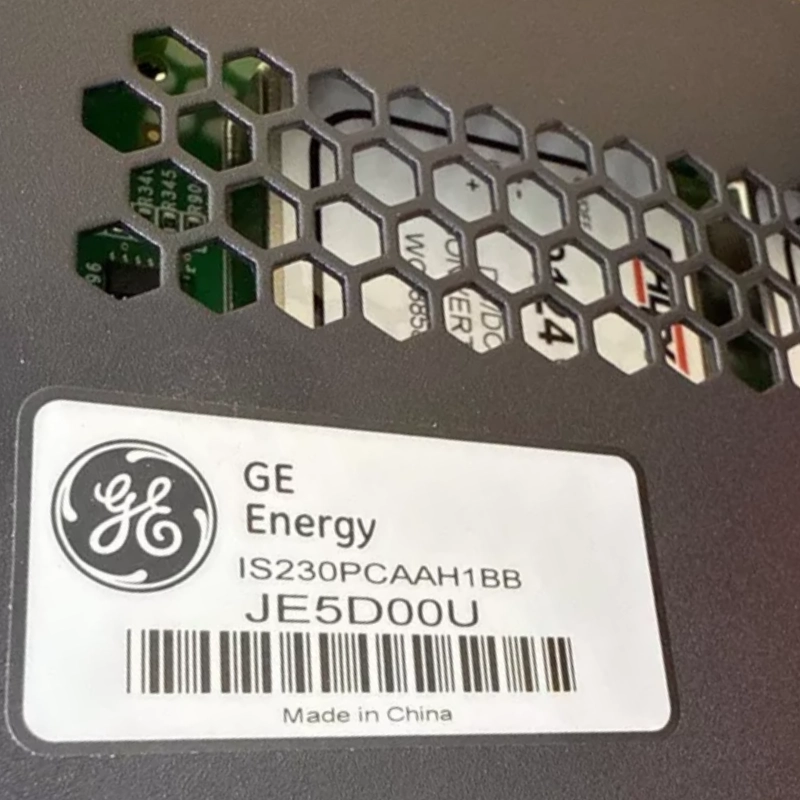

GE IS230PCAAH1B

기술 매개 변수

입력 유형 : GE IS230PCAAH1B는 4-20MA 전류 신호, 0-10V DC 전압 입력 (정확도 ± 0.50%), 열전대, LVDT (선형 변수 차동 변압기) 입력 (정확도 ± 1.00%)을 지원합니다.

출력 유형 : 4-20ma 서보 드라이브 출력 (정확도 ± 3.50%).

입력 채널 수 : 25 독립 입력 채널.

전원 공급 전압 : 28V DC ± 5%.

전력 소비 : 저전력 산업 환경에 적합합니다. .

작동 온도 : -30 ° C ~ 65 ° C.

기능과 기능

신호 획득 및 변환 : 온도, 압력, 흐름 및 기타 센서 신호의 실시간 획득은 제어 시스템에서 인식 할 수있는 디지털 신호로 변환되어 연소 효율 및 진동 모니터링과 같은 가스 터빈의 주요 매개 변수 모니터링을 지원합니다.

중복 지원 : 단일 기계 (Simplex), 듀얼 중복 (듀얼) 및 TMR (Triple Redundant)과 호환하여 시스템 오류 공차를 향상시킵니다.

통신 인터페이스 : 통합 RJ45 듀얼 이더넷 인터페이스는 고속 데이터 전송을 지원합니다. RS232/485 인터페이스가 장착되어 있으며 여러 장치 통신 프로토콜과 호환됩니다.

설치 및 호환성

설치 요구 사항 : GE IS230PCAAH1B는 68 핀 케이블을 통해 TCAT 터미널 보드에 연결해야하며 RJ45 인터페이스가 제어 시스템 네트워크와 일치하는지 확인해야합니다.

호환성 : Mark VIE 시리즈 컨트롤러 및 I/O 구성 요소와 완전히 호환되면 Profibus DP 및 Devicenet과 같은 버스 인터페이스의 확장을 지원합니다.
