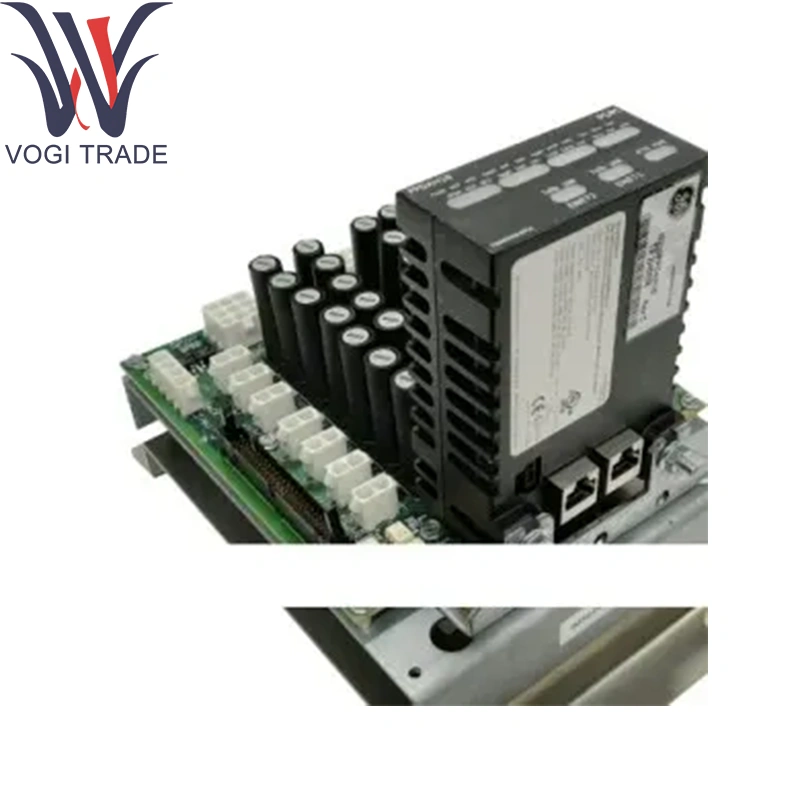

GE IS230JPDGH1A DC 전력 분배는 듀얼 DC 전원을 지원합니다

기술 매개 변수

공칭 입력 전압 : 28V DC (범위 27.4–28.6 V)

듀얼 공급 지원 : 2 개의 독립적 인 다이오드-이산성 28V DC 입력 중복성

GE IS230JPDGH1A 출력 회로 :

제어력 : 28 v DC @ 보드 지정 하중

습식 전력 : 24 / 48 V DC 연락처 입력 팩

감지 채널 : AC 분포 건강 모니터링 용 2 개의 AC 전압 센스 회로 (AC 분포 건강 모니터링)

진단 인터페이스 : 온보드 50 핀 진단 커넥터 (P2)에서 PPDA I/O 팩

LED 표시기 : 보드 ID 및 라이브 채널 건강/상태를위한 8 개의 LED

PCB 마감 : 수분 및 오염 물질 저항을 위해 적합성 코팅

장착 : Din-Rail 또는 브래킷 장착, 수직 방향이 권장됩니다

GE IS230JPDGH1A 환경 :

작동 : –30 ° C ~ +65 ° C

저장 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

제품 기능

GE IS230JPDGH1A DC 전력 분배, 이중 DC 전원 공급 장치 지원
GE IS230JPDGH1A는 DC 제어 전력을 GE Mark VIE I/O 팩 및 터미널 보드에 전달하고 중복 배포하면서 별도의 습윤 전압을 개별 입력 회로에 공급합니다. 동시에 AC 분포 진단을 집계하고 통합 된 PPDA 팩 인터페이스를 통해 모든 피드백 신호를 라우팅하여 수동 구성없이 자동화 된 건강 모니터링을 가능하게합니다.

핵심 지원 모듈

PPDA 피드백 팩 : IS220PPDAH1A, 전력 시스템 진단을 위해 IS230JPDGH1A에 직접 연결됩니다.

I/O 팩 캐리어 : IS42XPSCAH1B, 백플레인 전력 및 I/O- 부스 연결을 제공합니다.

컨트롤러 모듈 : 진단 및 HMI보고를위한 Mark VIE CPU (예 : IS200TPROH1C)

확장 구성 요소

리본 케이블 점퍼 : 50 핀, PPDA-to-JPDG 보드 연결을위한 키드 점퍼

마운팅 하드웨어 : 수직 보드 설치 용 금속 브래킷 및 나사 키트

교체 LED 키트 : 스페어 채널 스테이터 LED 및 홀더

Din-Rail 어댑터 : 표준 35mm 제어 패널 레일에 장착을위한 클립

소프트웨어 지원

구성 : 완전 자동 보드 ID 및 채널 매핑; 사용자 설정이 필요하지 않습니다

진단 및 모니터링 :

GE ControlST ™/Toolboxst ™에서 실시간 전력 공급 건강 및 AC-Sense Alarms가 보이기

진단 데이터 및 오류 카운터에 대한 OPC 태그

펌웨어 : 없음-하드웨어 기반 배포 및 감지

문서 : GE Mark VIE 전력 배포 피드백 모듈 매뉴얼 및 일반 I/O 설치 안내서에 자세히 설명
