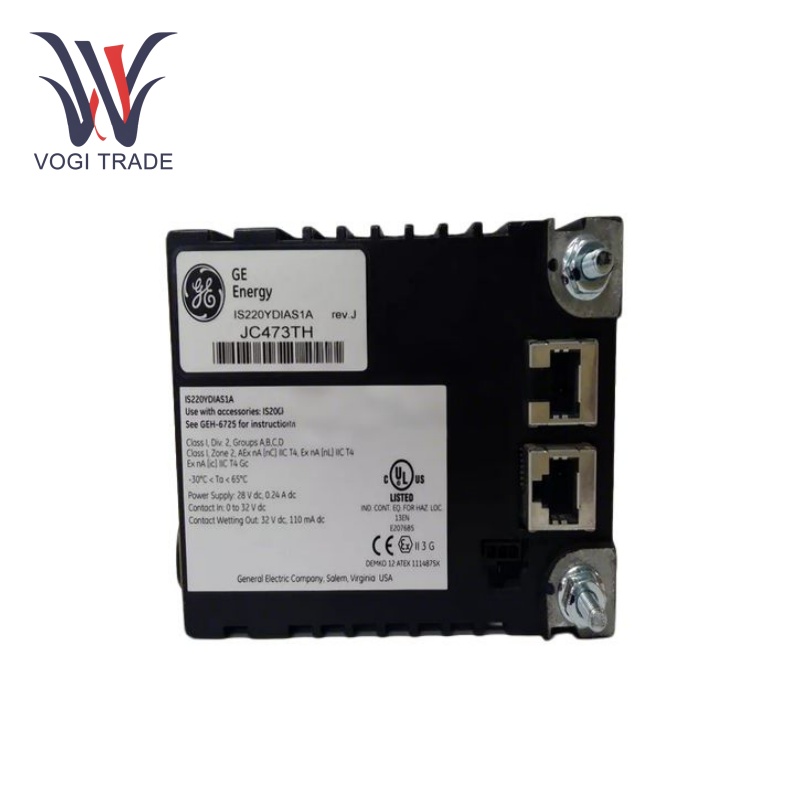

GE IS220YDIAS1A

공칭 전원 공급 장치:24V DC

작동 전압 범위:18 V ~ 32V DC

전력 소비:24V DC에서 약 0.5A(실제 소비량은 연결된 장치에 따라 다름)

입력 전압: 0V -24V DC

공칭 출력 전압:24 V DC 활성

최대 출력 전류:출력당 500mA

출력 유형은 오픈 컬렉터입니다.최대 전압 정격은 30V DC입니다.

대체 용량:모든 결과에 대한 12W 쇼군

또한 읽습니다:Profinet I/O용 컴팩트 블록 선택 빠르고 안정적인 통신을 위해 Profinet 지원 장치 및 네트워크에 연결합니다.

전송 속도:100 Mbit/s (이더넷 기반 Profinet 통신)

진입 보호 평가:IP20

제품특징

신호:외부 장치나 센서의 개별 신호를 제어 시스템에 인터페이스하고 이러한 신호의 상태를 읽고 이를 제어 시스템으로 보냅니다.

절연 보호:입력 채널을 분리하여 연결된 장치에서 발생하는 전기적 잡음이나 간섭으로부터 모듈의 내부 회로를 보호합니다.

고속:GE IS220YDIAS1A는 정확하고 시기적절한 데이터 수집을 가능하게 하기 때문에 실시간 모니터링 및 제어와 관련된 애플리케이션에 필수적인 빠른 응답 타이머를 자랑합니다.

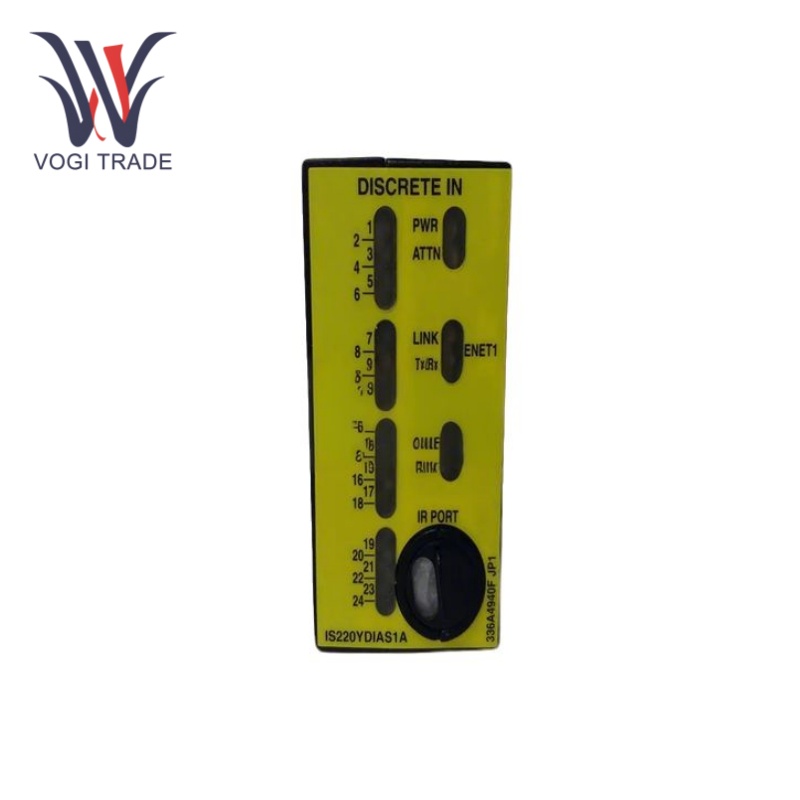

상태 표시:GE IS220YDIAS1A에는 각 입력 채널의 상태에 대한 시각적 피드백을 제공하는 LED 조명 또는 유사한 상태 표시 기능이 포함되어 있어 시스템 문제를 해결하고 진단하는 데 도움이 됩니다.

호환성:IS200STCIS1A 및 2A, IS400STCIS1A 또는 2A, IS400TBCIS2C를 포함한 특정 터미널 보드가 지원됩니다.

설치

설치:GE IS220YDIAS1A는 IS200STCIS1A 및 2A, IS400STCIS1A 또는 2A, IS400TBCIS2C 등 특수 터미널 보드에 연결되도록 제작되었습니다.

파워콘액션:모듈에는 전원 공급 장치가 내장되어 있습니다. 전원 공급 장치 케이블을 사용 가능한 전원에 연결합니다(공칭 28.0VDC 범위, 최대 32VDC를 초과하지 않음).

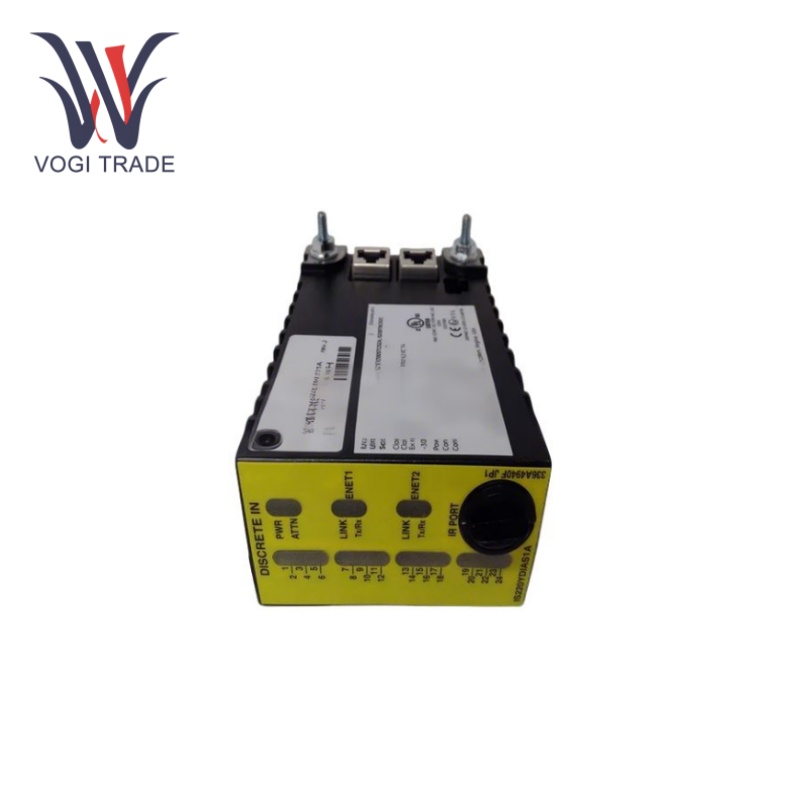

모듈을 볼트로 고정합니다:모듈을 터미널 보드에 삽입하고 모듈을 이더넷 포트의 양쪽에 있는 스터드(나사산) 에 기계적으로 고정합니다. 스터드는 터미널 보드 유형에 맞는 장착 브래킷에 맞습니다.

적용 범위

터빈 제어:GE IS220YDIAS1A 가스 및 증기 산업용 제어용 General Electric의 Mark VIe 스피드트로닉 제어 시스템에 주로 사용되며 증기 터빈의 속도 조정, 행잉 브레이크 완료, 열 상태 자동 판단, 시작 모드 선택, 속도 상승, 상수 증가에 사용됩니다. 3000rpm의 속도, 발전기 거짓 동기 테스트, 계통 연결 부하, 리프팅 부하, 밸브 전환 등

산업 자동화:이러한 유형의 산업 자동화 및 프로세스 제어 시스템은 다양한 센서 및 스위치로부터 신호를 수신한 다음 이 신호를 제어 시스템으로 보내 처리할 수 있습니다. 또한 GE IS220YDIAS1A에는 제어 시스템 출력 신호를 다양한 액추에이터에 분배하여 장치의 표준 작동을 촉진하는 기능이 있습니다.

문제 해결

통신 또는 데이터 전송이 없습니다.이더넷 케이블이 올바르게 연결되었는지, 네트워크 레이아웃이 정확하게 구성되었는지, 모듈의 IP 주소가 시스템의 네트워크 구성과 일치하는지 확인하십시오. 진단 도구를 사용하여 Profinet 네트워크의 오류 메시지를 확인하세요.

F잘못된 입력/출력:각 입력 및 출력 장치의 배선 연결을 확인하십시오. 해당 모듈과 함께 사용되는 모든 필드 장치가 지원되는지, 각 필드 장치의 사양에 따라 모듈이 올바르게 구성되었는지 확인하십시오.

모듈의 전원이 켜지지 않음:전원 공급 장치가 지정된 범위 내에 있는지 확인하세요. 배선 및 연결부에 느슨하거나 손상된 구성 요소가 있는지 확인하세요. 문제가 계속되면 모듈을 교체해 보세요.
