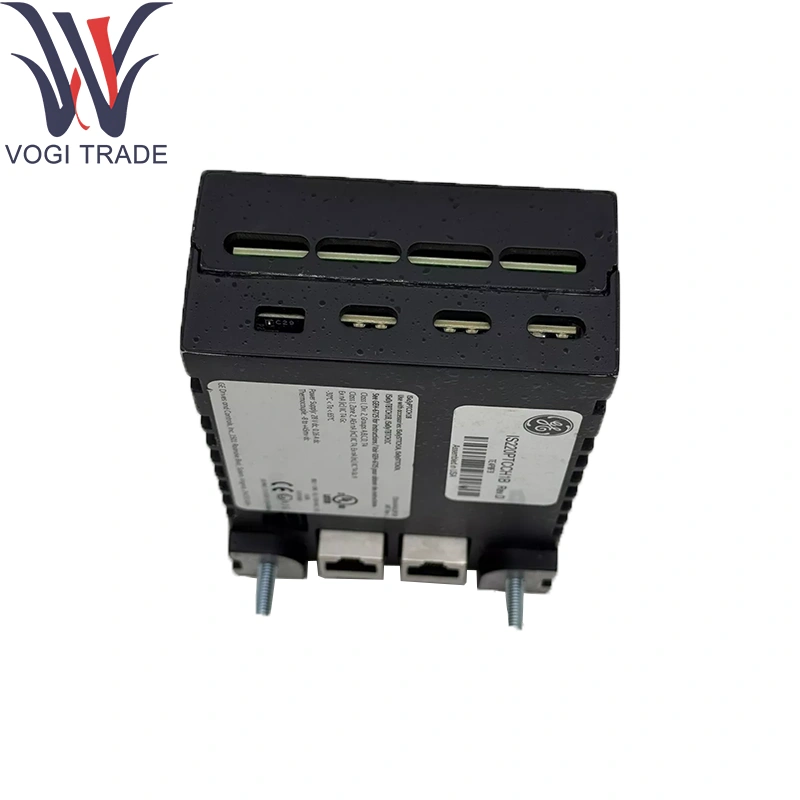

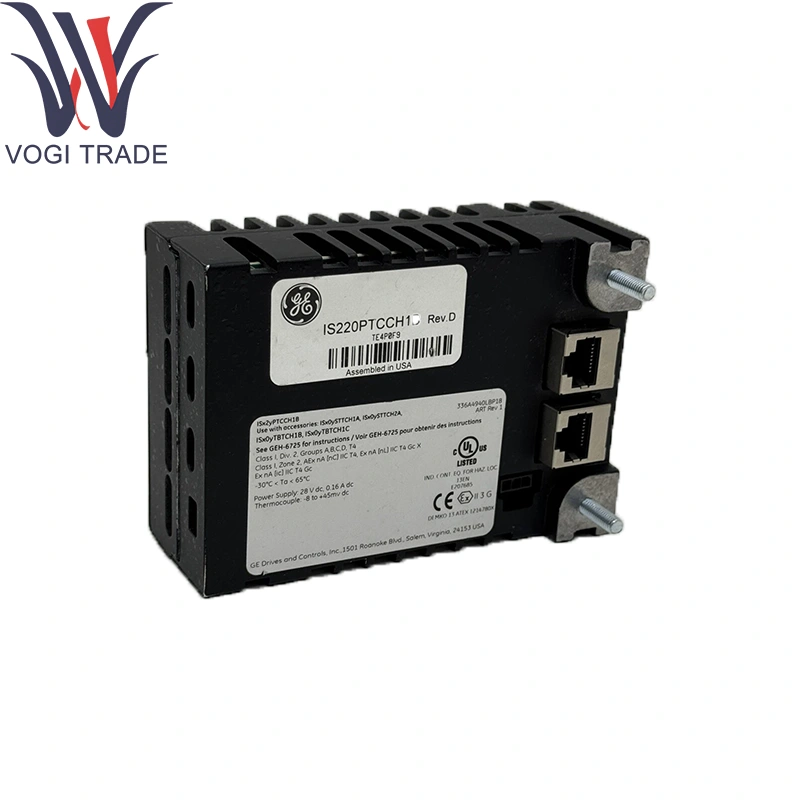

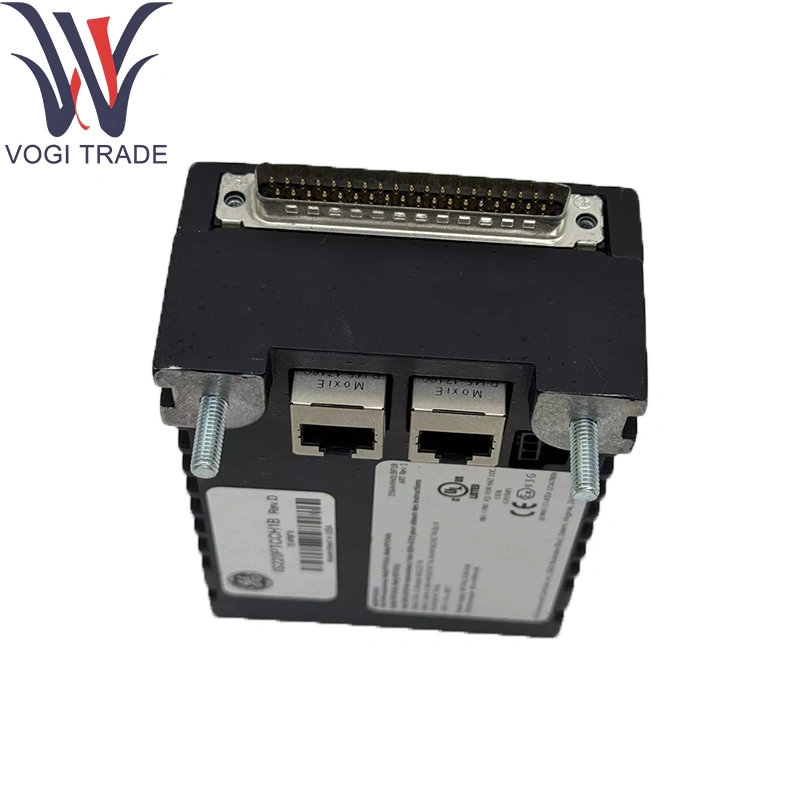

GE IS220PTCCH1B 12 연소 최적화 된 입력

브랜드 : GE
설명 : IS220PTCCH1B
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 17
지불 기간 : T/T
배송 항구 : Shenzhen
GE IS220PTCCH1B 12 연소 최적화 된 입력 가스 터빈 시스템에서 고정밀 연소 모니터링 및 제어를 위해 설계된이 보드는 1 차 및 2 차 전투 루프에 사용되는 화염 탐지기, 압력 변환기 및 열전대와 직접 인터페이스합니다.

문의 보내기

제품 설명

제조	GE
모델 번호	IS220PTCCH1B
주문 번호	IS220PTCCH1B
목록	마크 라이프
원산지 국가	미국
HS 코드	7326909000
차원	178 × 330 × 160 mm
무게	0.35 kg

기술 매개 변수

채널 : 연소 센서에 최적화 된 12 아날로그 입력 채널

GE IS220PTCCH1B 입력 유형 및 범위 :

4–20 MA 전류 입력 (수동, 외부 여기 필요)

콜드 접합 보상을 가진 열전대 입력 (j, k, t 유형)

전압 입력 : 0–10 V DC

정확도 : 풀 스케일의 ± 0.1 %

해상도 : 채널 당 16 비트

샘플링 속도 : 채널 당 200 개의 샘플/SEC (동시)

격리 : 강화 된 채널-채널 및 채널 대 지상 갈바니 분리

필터링 및 응답 :

프로그래밍 가능한 저역 통과 필터 (최대 50Hz)

± 35 v에 대한 하드웨어 과전압 보호

커넥터 : 오른쪽 앵글 헤더 52 위치 플러그 가능한 터미널 블록을 수용합니다

환경 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

제품 기능

GE IS220PTCCH1B 12 연소 최적화 된 입력 및 조건 다중 연소 관련 아날로그 신호 (화염-스캔너 전류, 압력 전송기 출력 및 열전대 전압과 같은 다중 연소 관련 아날로그 신호)는 Ionet 이더넷 버스를 통해 마크 베이 컨트롤 CPU로 디지털화 된 데이터를 전달합니다. 연소 제어 알고리즘 및 안전 연동에 대한 저도의 높은 비율, 고 진수 피드백을 보장합니다.

핵심 지원 모듈

I/O 팩 캐리어 : 전원 및 캐리어 모듈 (예 : IS42XPSCAH1B)

CPU 모듈 : Mark VIE 컨트롤러 (예 : IS200TPROH1C)

보완 I/O 보드 :

릴레이 출력 (is400trlys1b)

이산 입력 (IS200TICIH2A)

특수 직렬 (IS220PSCHH1A)

확장 구성 요소

플러그 가능한 터미널 블록 : 오류 방지 삽입을 위해 키가 나은 나사 클램프 필드 라이딩 블록

Din-Rail & Panel Mount 키트 : 35mm 레일 또는 패널 설치를위한 옵션 각도 브래킷 및 클립

차폐 액세서리 : EMI 억제를위한 케이블 차폐 클램프 및 페라이트 코어

Snubber & Suppression Kits : 열전대 및 압력-트랜스 듀서 신호 보호를위한 RC 네트워크
