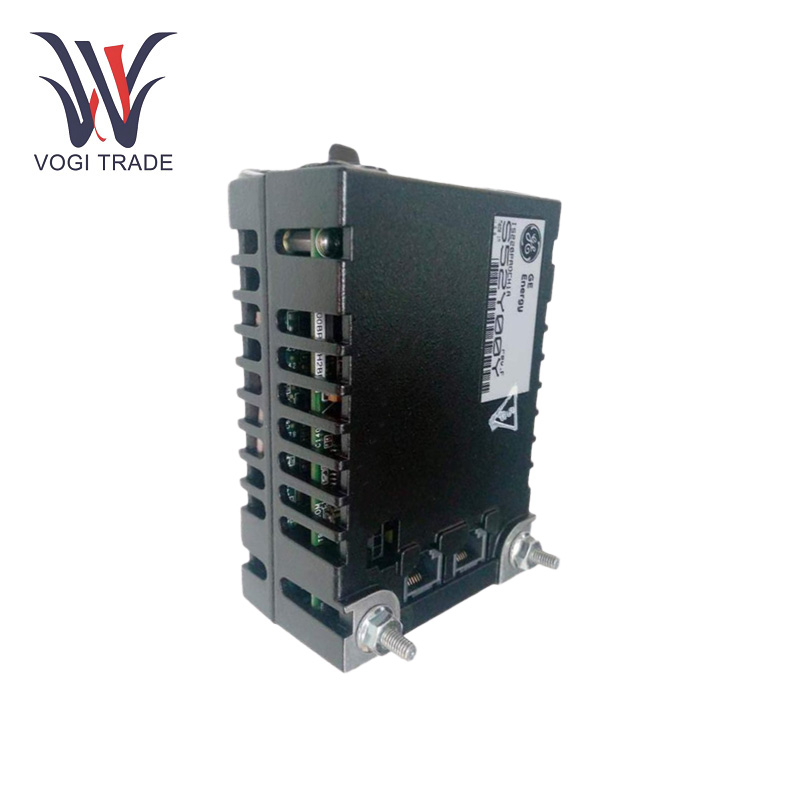

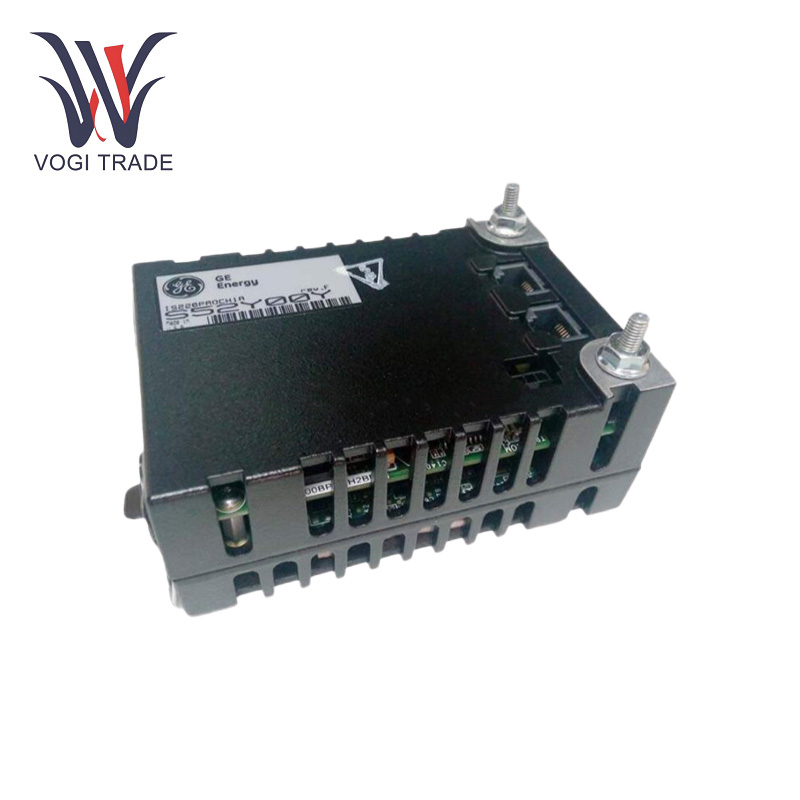

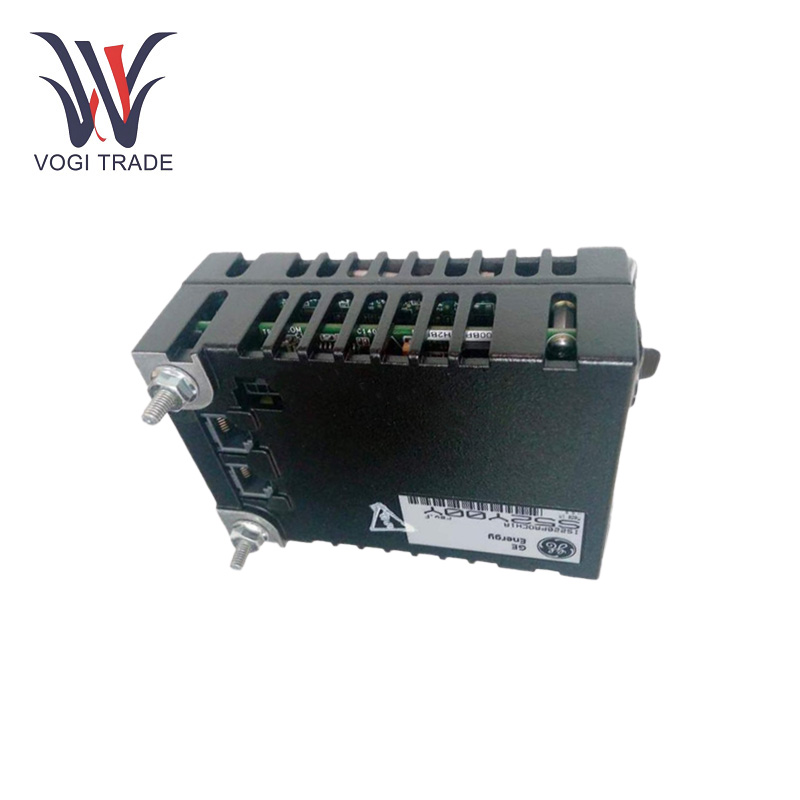

GE IS220PSCAH1A

작동 매개 변수

공칭 공급 전압 :24 VDC (직류)

작동 전압 범위 :20 VDC ~ 30 VDC.

전력 소비 :  28 VDC에서 0.36 A.

입력 유형 :IS220PSCAH1A는 RS485, RS232 및 RS422 프로토콜을 지원하는 채널을 통해 직렬 통신 장치와 인터페이스합니다.

입력 전압 :이 모듈은 표준 직렬 통신 전압 레벨 (예 : RS232의 경우 0V ~ 5V)에서 연결된 외부 장치로부터 신호를 수신합니다.

출력 전압 :RS485, RS232 및 RS422 표준 전압 레벨과 호환되며 RS232의 경우 일반적인 범위 및 RS485/RS422의 차동 신호입니다.

출력 전류 :모듈은 상태 표시기 또는 릴레이와 같은 저전력 외부 장치를 구동 할 수 있습니다.

제품 기능

일련의 의사 소통 :센서, 액추에이터 및 기타 제어 시스템과 같은 제어 시스템 및 외부 장치는 GE220PSCAH1A가 지원하는 직렬 통신을 통해 안정적으로 통신 할 수 있습니다.

실시간 모니터링 :GE IS220PSCAH1A를 사용하면 연결된 장치를 실시간으로 모니터링 할 수 있으므로 즉각적인 조치를 취할 수 있습니다.

진단 능력IES :이 모듈은 통신 채널 및 연결된 장치의 건강을 모니터링하는 진단을 제공하므로 사전 유지 관리를 용이하게 할 수 있습니다.

IP 보호 등급 :GE IS220PSCAH1A는 IP20 정격 제품이므로 12mm보다 큰 고형물을 보호합니다 (물 보호 없음). 그러나 여전히 환경 요인으로부터 안전하게 유지하기 위해 제어판에 설치해야합니다.

과전류 보호 :모듈 및 연결된 장치를 보호하기 위해 모듈에는 과전류 보호가 포함됩니다.

S충고하다보호:모듈은 산업 환경의 전형적인 과도 전압 스파이크에 대한 보호를위한 서지 보호 기능을 갖추고 있습니다.

격리:입력과 출력 회로 사이의 전기 분리를 제공하여 안전성 향상 및지면 루프 문제 방지를 제공합니다.

6 개의 일련의 통신 채널 :GE IS220PSCAH1A는 여러 장치 간의 통신을 용이하게하기 위해 개별적으로 구성 할 수있는 6 개의 직렬 통신 채널을 구현합니다.

커뮤니케이션 표준 :표준 RS485, RS232 및 RS422 표준과 호환됩니다.

고속 데이터 :고속 직렬 통신 지원을 통해 제어 시스템과 연결된 장치간에 데이터를 빠르게 교환 할 수 있습니다.

해결책:이 모듈은 정확한 제어 및 모니터링 애플리케이션에 필요한 고해상도 데이터 전송을 제공합니다.

설치

설치:적절한 인클로저 또는 제어판을 사용하여 GE IS220PSCAH1A 모듈을 작동 장소의 환경 요인으로부터 안전하게 유지하십시오.

전기 연결 :이 모듈은 24 VDC 전원 공급 장치에 연결되어 극성에주의를 기울이고 환경 보호를 안전하게합니다.

직렬 링크는 6 개의 직렬 채널을 사용하여 적절한 표준 (RS485, RS232 또는 RS422)을 가진 외부 장치에 연결합니다.

정의 :시스템 요구 사항에 따라 통신 및 채널 설정과 같은 모듈에서 구성 매개 변수를 설정하십시오.

테스트 :설치 후 철저한 테스트를 수행하여 모듈의 기능과 제어 시스템과의 통합을 확인하십시오.

응용 프로그램 범위

주로 사용 :가스 터빈 제어 시스템과 같은 산업 자동화 응용 분야에서. 여러 직렬 통신 표준을 통해 작동하고 여러 채널을 지원할 수 있으므로 신뢰할 수 있고 적응 가능한 통신 방식이 필요한 복잡한 제어 시스템에 적합합니다.

문제 해결

진단 LED:모듈의 진단 LED는 문제를 나타냅니다. 결함 LED가 조명되었는지 확인하십시오.

시스템 로그 확인 :시스템 로그의 모듈과 관련된 오류 메시지 또는 경고를 찾으십시오.

사이:모든 전기 및 직렬 연결을 확인하십시오.
