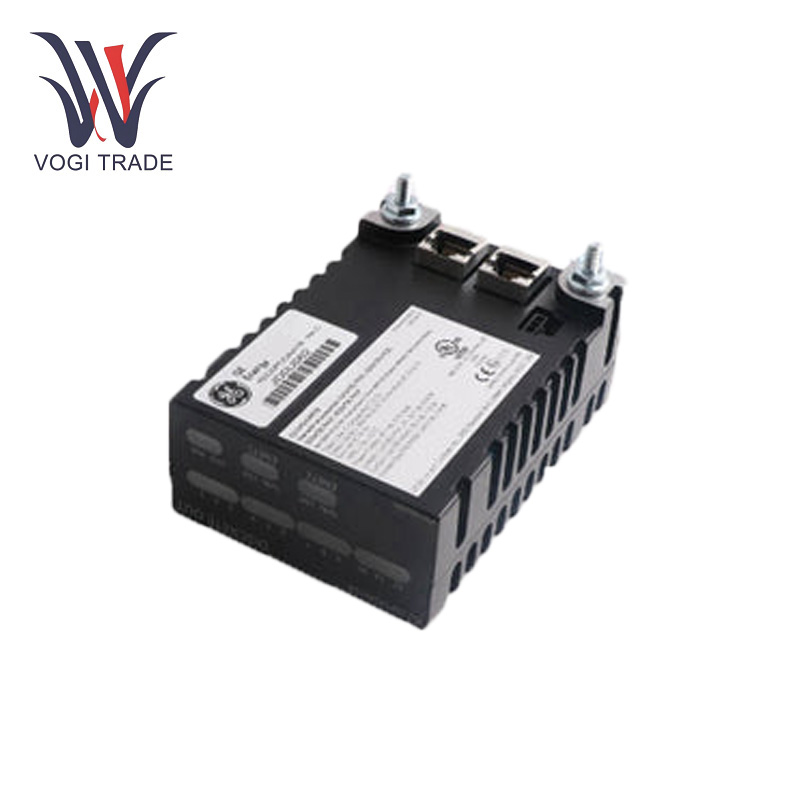

GE IS220PPRAH1A

작동 매개 변수

공칭 공급 전압 :24 VDC (직류)

작동 전압 범위 :20 VDC ~ 30 VDC

전력 소비:모듈에 연결된 구성 및로드에 따라 다를 수있는 약 5W.

펄스 입력 :이 모듈은 계산, 흐름 측정 및 기타 시간 의존적 프로세스에 사용되는 고속 펄스 입력을 지원합니다. 특정 응용 프로그램 및 구성에 따라 입력 주파수를 최대 몇 kHz로 처리 할 수 ​​있습니다.

디지털 I/O :펄스 입력 외에도 모듈은 디지털 출력 신호를 처리하며 일반적으로 릴레이, 액추에이터 및 경보와 같은 외부 장치를 제어하는 ​​데 사용됩니다.

입력 전압 범위 :이 모듈은 0 ~ 24 VDC 범위의 디지털 입력 전압을 허용하므로 대부분의 산업 센서 및 스위치와 호환됩니다.

출력 유형 :디지털 출력은 일반적으로 24V 신호를 전환 할 수있는 건식 접점이므로 외부 장비 제어를위한 모듈이 다재다능합니다.

제품 기능

입력/출력 인터파CES :GE IS220PPRAH1A 모듈은 고속의 시간 크리티컬 신호를 처리하도록 설계된 펄스 입력/출력 모듈입니다. 다양한 디지털 I/O 신호를 지원하며 정확한 펄스 측정이 중요한 경우 응용 프로그램을 처리 할 수 ​​있습니다.

신호 처리 :응용 프로그램에 최적화되었습니다.

신호 분리 : 모듈 및 나머지 시스템 구성 요소를 보호하기위한 입력 및 출력 채널의 내장 전기 분리.

내장 진단 :결함 감지와 함께 통합 진단 LED는 GE IS220PPRAH1A를 사용한 모듈 건강에 대한 실시간 피드백을 제공합니다.

Insress Protection (IP) 등급 :GE IS220PPRAH1A는 IP20에서 평가되므로 12mm보다 큰 고체 물체의 유입으로부터 보호되지만 물이나 액체 유입으로부터 보호되지 않습니다. 또한 모듈은 먼지와 수분을 방지하기 위해 제어 캐비닛 또는 인클로저 내부에 설치해야합니다.

과전압 보호 :내장 서지 보호 기능은 산업 환경에서 흔히 발생하는 일시적 오버 전압 스파이크로부터 모듈을 보호하도록 설계되었습니다.

단락 보호 :이 모듈에는 배선 결함이나 과부하가 발생한 경우 모듈 또는 연결된 장치를 손상으로부터 보호하는 단락 보호 기능이 제공됩니다.

모드 버스 :이 모듈은 또한 일부 공통 프로토콜 (예 : 이더넷/IP, Modbus)을 지원하여 다른 장치와 쉽게 구성하고 통신 할 수 있습니다.

설치

랙 또는 패널 장착 :제어 캐비닛에 보호되고 쉬운 설치를 제공하므로 일반적으로 19 인치 랙 또는 패널에서 일반적으로 사용됩니다.

모든 전원 연결은 GE IS220PPRAH1A의 입력 단자를 통해 이루어지며 24 VDC 전원 이이 터미널에 연결됩니다. 또한, 전원 공급 장치는 안정적이고 권장 범위 내에서 20-30 VDC 내에 있어야합니다.

펄스 입력 :유량계 및 타코 미터와 같은 펄스 신호를 생성하는 각 필드 장치의 출력을 입력 모듈의 해당 입력 단자에 연결하십시오.

디지털 출력 :펄스 또는 디지털 출력에 의해 구동되어야하는 릴레이, 액추에이터 또는 경보에 연결할 수있는 디지털 출력 터미널입니다.

응용 프로그램 범위

발전 :터빈 속도 센서, 발전기 유량계 및 오일 압력 변환기와 같은 장치의 고속 펄스 신호를 모니터링하고 제어하는 ​​데 사용됩니다.

석유 및 가스 :일반 모듈은 유량 측정, 속도 감지 또는 유량계, 밸브 액츄에이터 및 속도 센서와 같은 기기의 펄스 입력을 포함하는 모든 프로세스를 모니터링하고 제어하는 ​​데 널리 사용됩니다.

제조 자동화 :GE IS220PPRAH1A는 자동화 된 생산 라인, 컨베이어 및 포장 시스템의 고속 기계의 펄스 신호에 적합합니다.

재생 에너지 :풍력 발전 단지 및 태양 광 발전소에서는 풍력 터빈 로터, 위치 센서 및 추적 장치 등과 같은 장비를 모니터링하고 제어하기 위해 사용될 수 있습니다.

문제 해결

전원 공급 장치 확인 :전원 공급 장치가 24 VDC 범위에 있고 모듈이 실제로 전원에 연결되어 있는지 확인하십시오.

연결 확인 :입력 및 출력 배선을 포함한 모듈에 대한 모든 연결이 올바르게 설정되어 있는지 확인하십시오.

진단 LED :모듈의 LED 상태를보십시오. 그럼에도 불구하고 진단 LED는 통신 문제, 전력 문제 또는 결함 조건이 있는지에 대해 상당히 유익합니다.

오류 감지 :모듈의 진단 기능을 활용하여 신호 노이즈 또는 전자기 간섭으로 인한 결함이 있는지 확인하십시오.

케이블 및 연결 :통신 케이블의 무결성을 확인하고 물리적 레이어의 문제를 제거하기 위해 올바르게 연결되어 있는지 확인하십시오.
