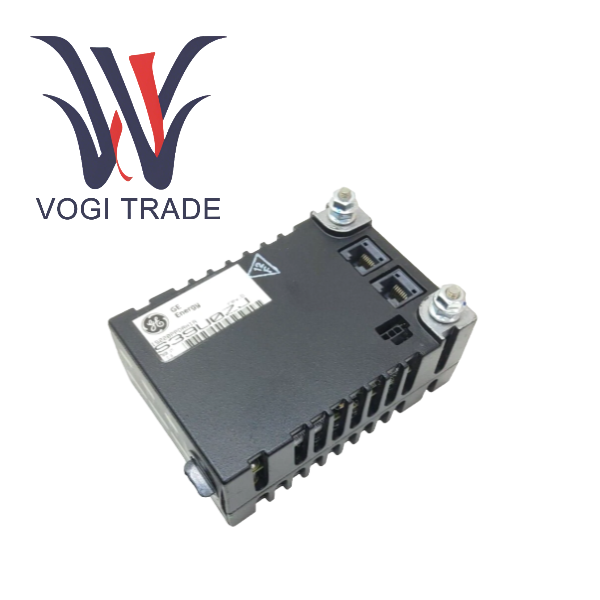

GE IS220PPDAH1A

브랜드: GE
설명: IS220PPDAH1A
조건: 아주 새로운
인증서: COO 테스트 보고서 보증서
보증: 1년
재고 수량: 19
지불 기간: T/T
배송 포트: 샤먼
GE IS220PPDAH1A 배전 시스템 피드백 Mark VIe 배전 캐비닛 내에 설치된 IS220PPDAH1A는 최대 6개의 배전 보드(JPDS, JPDM, JPDG, JPDC 시리즈)로부터 실시간 피드백을 수집합니다.

문의 보내기

제품 설명

제조	GE
모델 번호	IS220PPDAH1A
주문번호	IS220PPDAH1A
목록	마크 VI
원산지	미국
HS코드	8479909090
차원	188×86×56mm
무게	0.77kg

제품개요

GE IS220PPDAH1A는 General Electric이 고급 Mark VIe 및 Mark VIeS 터빈 및 프로세스 제어 시스템을 위해 설계한 중요한 전력 인프라 모듈입니다. 공식 명칭은 "Pack Power Distribution - Local, DC"입니다. 이는 신호 처리 또는 데이터 수집 모듈이 아니라 전체 Mark VIe 분산 I/O 아키텍처에서 없어서는 안 될 "에너지 허브"입니다. IS220PPDAH1A의 핵심 기능은 업스트림 주 전원 분배 모듈로부터 28V DC 제어 전원을 수신하고 이를 동일한 로컬 I/O 패키지에 설치된 여러 I/O 프로세서 모듈에 안전하게 분배하는 것입니다. IS220PPDAH1A는 분기 회로 보호 및 체인 연결 기능을 제공함으로써 단일 I/O 모듈의 오류로 인해 전체 I/O 패키지의 전력 손실이 발생하지 않도록 보장함으로써 시스템의 가용성과 유지 관리성을 크게 향상시킵니다.

제품 기능 특징

지역화되고 모듈화된 전력 분배

IS220PPDAH1A는 전력 분배 기능을 각 로컬 I/O 패키지에 통합합니다. 즉, 각 I/O 패키지는 더 이상 중앙 캐비닛에서 끌어온 수많은 개별 전원 라인에 의존하지 않고 독립적인 전원 공급 장치가 되어 현장 배선이 크게 단순화됩니다.

중요한 분기 회로 보호

PTC 자체 복구 퓨즈는 핵심 안전 기능입니다. IS220PPDAH1A는 "오류 격리"를 구현합니다. 내부 단락으로 인해 I/O 모듈에 오류가 발생하면 해당 모듈에 전원을 공급하는 PTC만 작동하여 모듈의 전원을 차단하고, 동일한 I/O 패키지 내의 다른 모듈과 I/O 네트워크의 다른 부분은 계속해서 정상적으로 작동합니다. 이는 시스템의 내결함성과 가용성을 크게 향상시킵니다.

유연한 분산 아키텍처 지원

링 체인 기능은 Mark VIe 원격 I/O 구축의 기초입니다. 주 제어실에 있는 JPDH 주 전원 분배 모듈은 단일 케이블을 통해 첫 번째 원격 I/O 패키지에 전원을 공급할 수 있습니다. 그런 다음 이 I/O 패키지 내의 IS220PPDAH1A는 링 체인을 통과하여 다음 I/O 패키지에 전원을 공급합니다. 이를 통해 수백 미터 또는 수천 미터 거리까지 쉽게 커버할 수 있으며 현장 장비에 가장 가까운 위치에 I/O 포인트를 배포할 수 있습니다.

시스템 신뢰성 및 유지관리성 강화

배선을 단순화하면 전원 케이블 수가 줄어들고 배선 오류 및 결함 지점의 위험이 낮아집니다.

I/O 패키지의 전원이 꺼지면 유지 관리 담당자는 PPDA 보드 자체인지, 업스트림 전원 공급 장치 문제인지, PTC 작동을 유발하는 특정 I/O 모듈인지 신속하게 찾을 수 있습니다. PTC의 자체 복구 특성으로 인해 많은 과전류 결함이 해결된 후 자동으로 정상으로 돌아갈 수 있습니다.

수동적이고 신뢰성이 높은 설계

반도체가 없는 능동형 보드로서 고장률이 매우 낮고 MTBF가 매우 높아 시스템의 안정적인 작동을 위한 초석 역할을 합니다.
