GE IS220PDOAH1A

기술적인 매개변수

입력 전압 범위:12V ~ 48V DC.

출력 전압 범위:0V ~ 24V.

격언m 채널당 출력 전류:3A.

응답 시간:1ms 미만.

절연 전압:500Vrms보다 큽니다.

절연저항앙스:100MΩ보다 큽니다.

채널 수:4개의 독립 채널이 있습니다.

작동 온도 범위:-25℃ ~ +70℃.

이더넷 수포트:2개의 RJ45 이더넷 인터페이스.

기능적 특성

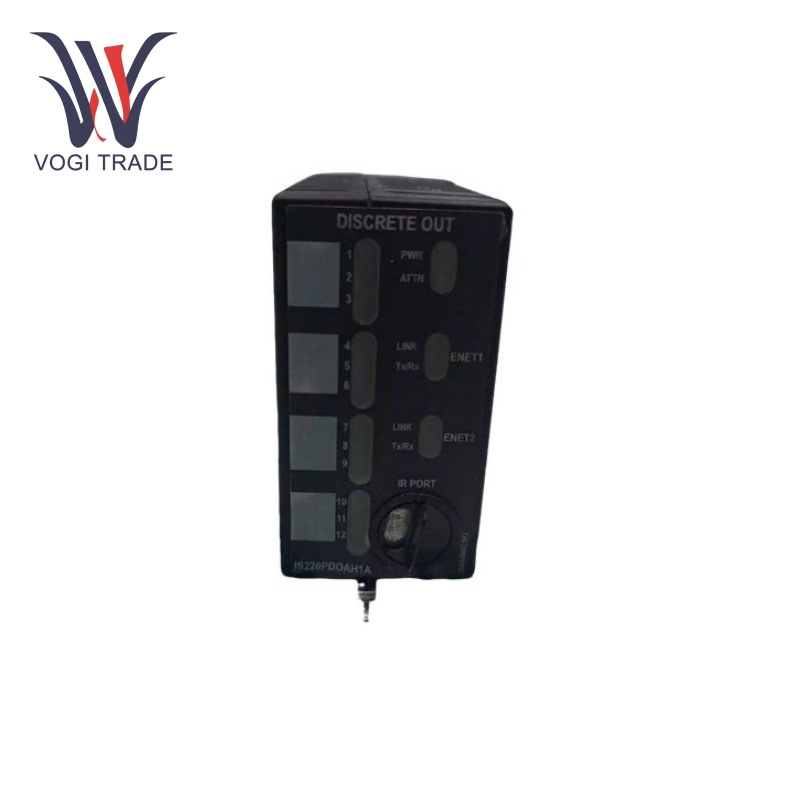

시각적 및 직렬 진단:GE IS220PDOAH1A 전면 패널에는 전원, 주의, TxRx, 링크 등 여러 개의 표시 LED가 있어 전원 공급 상태, 네트워크 연결 상태, 출력 상태 등 작동 과정에서 모듈이 제대로 작동하는지 시각적으로 표시합니다. 적외선 직렬 통신 포트는 로컬 진단 직렬 통신용으로 사용될 수 있으며 문제 해결에 도움이 되는 보다 자세한 진단 정보를 제공합니다.

프로세서 및 메모리:GE IS220PDOAH1A는 애플리케이션 코드와 설정 정보를 보유하고 실행할 수 있는 RAM과 플래시 메모리를 갖춘 고성능 프로세서로 구성됩니다. 이는 임베디드 프로세서 보드가 I/O 팩 기능을 위한 전용 획득 보드에 연결되도록 하기 위한 것입니다.

다중 릴레이 제어:최대 12개의 릴레이를 제어할 수 있어 강력한 출력 제어 기능을 제공합니다. GE IS220PDOAH1A는 SRLY 및 TRLY와 같은 6개의 개별 출력 단자 보드는 물론 솔리드 스테이트 릴레이 및 전자기 릴레이를 지원하여 필요에 따라 다양한 애플리케이션 시나리오를 제공합니다.

고장 진단

LED 표시기로 진단:모듈의 표시기 LED는 오류를 진단하는 데 매우 중요합니다. 전원 표시등이 꺼져 있으면 전원 공급 장치 문제를 나타낼 수 있습니다. 네트워크 연결 표시등이 비정상적으로 깜박이면 네트워크 장애를 나타낼 수 있습니다. 출력 채널 표시기의 비정상적인 상태는 해당 채널의 문제를 빠르게 식별하는 데도 도움이 될 수 있습니다.

직렬 통신 진단:적외선 직렬 통신 포트는 로컬 진단 직렬 통신에 사용할 수 있습니다. GE IS220PDOAH1A에는 직렬 연결이 장착되어 있어 사용자는 특정 진단 소프트웨어를 사용하여 모듈에서 컴퓨터 또는 휴대용 단말기로 직렬 데이터를 전송할 수 있으므로 프로세서 상태, 메모리 상태, 통신 포트 상태 및 출력 채널 상태와 같은 자세한 진단 정보를 얻을 수 있습니다. 사용자는 문제를 빠르게 찾아 해결할 수 있습니다.

응용분야

가스 터빈 제어:GE IS220PDOAH1A는 GE Speedtronic Mark VIe 가스 터빈 제어 시스템의 필수 구성 요소로, 가스 터빈 제어의 릴레이를 제어하여 가스 터빈의 올바른 작동을 보장하고 안전하고 안정적인 작동을 유지하는 데 사용됩니다.

산업 자동화:제조, 화학, 제약, 식품 및 음료, 자동차 제조 산업 등 다양한 산업 자동화 분야에서 사용할 수 있습니다. 모터, 히터, 조명 장비, 솔레노이드 밸브 및 기타 장치를 구동하고 생산 공정의 모니터링 및 제어를 실현하며 생산 효율성과 제품 품질을 향상시키는 데 사용할 수 있습니다.

에너지 관리:태양광 및 풍력 에너지 시스템과 같은 에너지 관리 영역에서 GE IS220PDOAH1A는 발전 장치의 스위칭 및 보호를 관리하고 에너지 시스템의 효과적인 작동과 안전을 보장하는 데 활용됩니다. 또한 그 응용 분야는 배전 시스템, 회로 차단기 제어, 스위치 열기 및 닫기로 확장되어 배전 프로세스의 모니터링 및 제어를 실현합니다.

운송:철도 신호 시스템 및 전기 자동차 제어와 같은 교통 분야에서 이 모듈을 사용하여 신호 시스템의 릴레이 및 전기 자동차 제어 시스템의 전원을 제어하여 운송 시스템이 안전하게 작동하고 전기 자동차가 효율적으로 작동하도록 보장할 수 있습니다.
