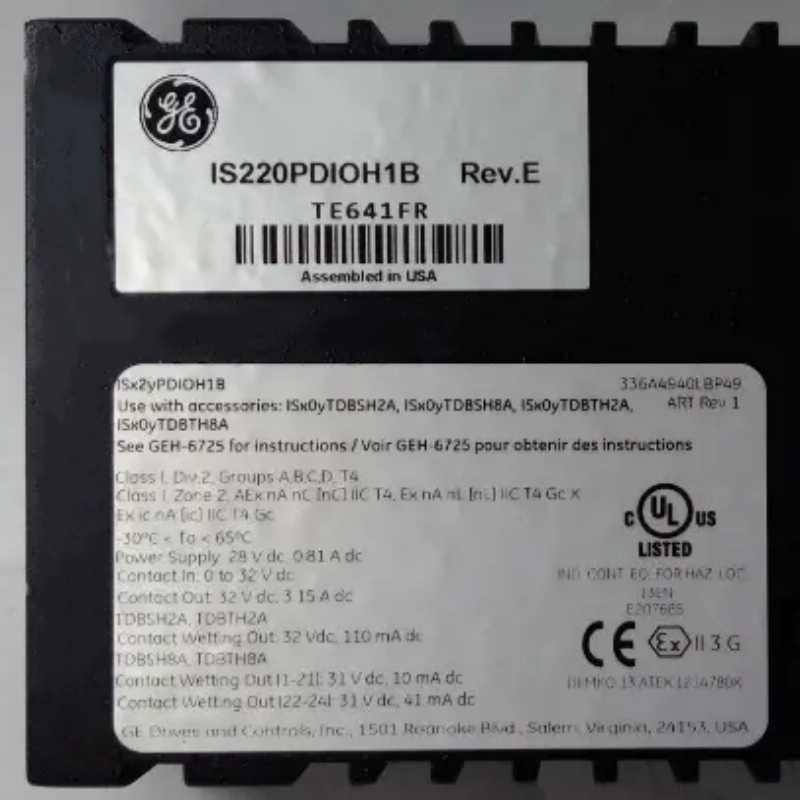

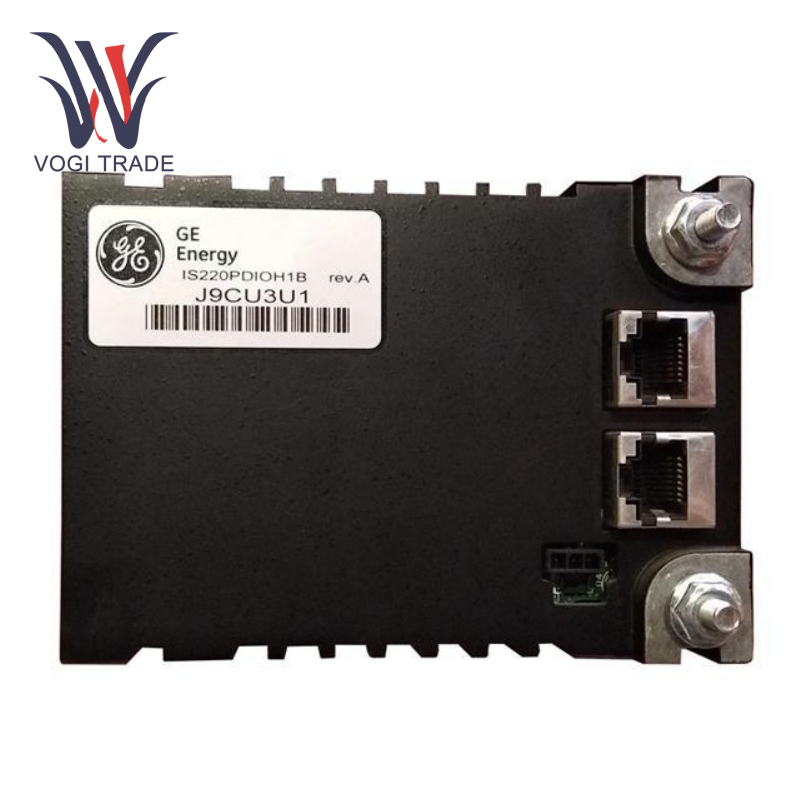

GEN IS220PDIH1B

기술 매개 변수

디지털 입력 : GE IS220PDIIH1B는 건식 접촉 신호를 지원하며 다른 구성에 따라 채널 수를 확장 할 수 있습니다.

아날로그 입력 : 전압, 전류 및 온도와 같은 신호를 처리 할 수 ​​있습니다 (일부 모델은 10 개의 아날로그 입력 및 2 개의 아날로그 출력을 지원합니다).

이더넷 : 고속 데이터 전송 및 원격 모니터링을 지원합니다.

Modbus/Profibus : 장치 간의 원활한 통합을 달성하기 위해 주류 산업 프로토콜과 호환됩니다.

처리 속도 : 600MHz, 64MB 프로그램 용량, 실시간 데이터 처리를 지원합니다.

비 휘발성 플래시 메모리 : 구성 및 프로그램을 저장하고 데이터 손실을 방지하기 위해 배터리 백업을 지원합니다.

작동 전압 : 24 VDC (공칭), 최대 28.6 VDC, 접촉 입력 지원 32 VDC.

온도 범위 : -30 ° C ~ +65 ° C (산업 등급 넓은 온도 설계).

보호 수준 : IP20 (기존) 이상 (위험한 환경에 적합).

확장 성 : ISX0YTDBSH2A/TDBTH8A와 같은 터미널 보드와 함께 사용됩니다. 24 개의 필드 터미널로 확장하고 다른 센서 및 액추에이터에 적응합니다.

작동 원리 및 기능

신호 획득 및 처리 : GE IS220PDIIH1B는 디지털/아날로그 입력 채널을 통해 필드 장치 (예 : 센서 및 스위치와 같은)에서 신호를 수집하고 내장 프로세서를 통해 제어 신호로 변환하여 이더넷 또는 프로파일을 통해 PLC/DCS 시스템으로 전송합니다.

명령 출력 : 제어 시스템 명령을 수신 한 후 디지털/아날로그 출력 채널을 통해 액추에이터 (예 : 릴레이 및 밸브)를 구동하여 폐 루프 제어를 완료합니다.

중복 설계 : 고장시 시스템의 원활한 전환을 보장하기 위해 HSB (Hot Standby Redundancy) 및 듀얼 전원 공급 장치 구성을 지원합니다.

핵심 기능

멀티 프로콜콜 통신 : GE IS220PDIIH1B는 이더넷, MODBUS TCP, PROFIBUS-DP 및 기타 프로토콜을 지원하여 호스트 컴퓨터 (예 : ControlST 소프트웨어) 및 기타 장치와의 실시간 데이터 상호 작용을 달성합니다.

자체 진단 및 원격 유지 보수 : 내장 자체 점검 기능, LED 표시기를 통한 모듈 상태 (예 : 전원, 통신, 결함)의 실시간 표시; 원격 모니터링 및 펌웨어 업그레이드를 지원합니다.

고정밀 제어 : 아날로그 입력 채널의 해상도는 16 비트에 도달하여 온도 및 압력과 같은 신호의 정확한 획득을 보장합니다.
