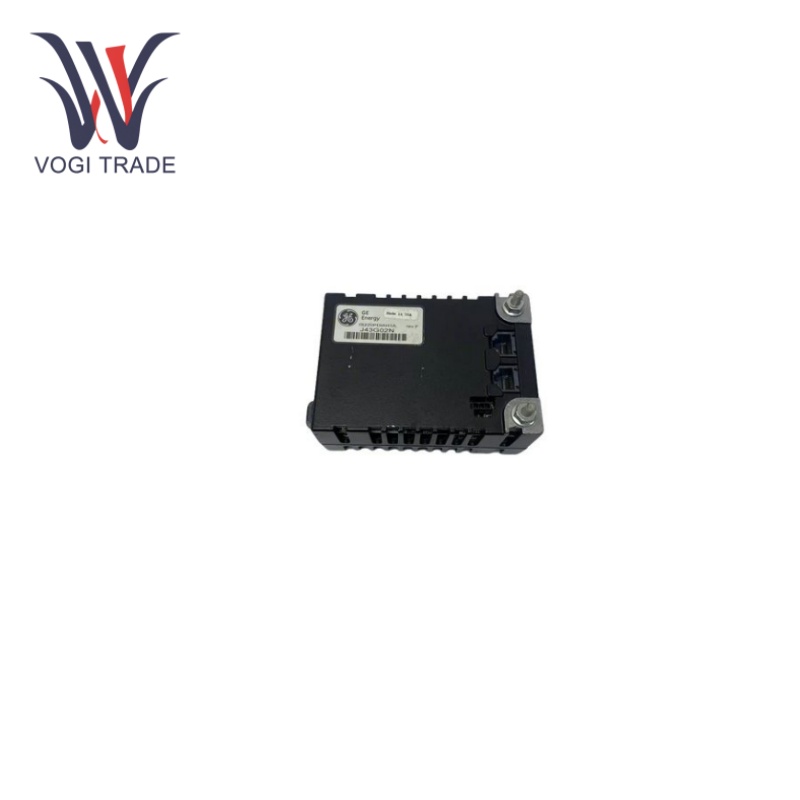

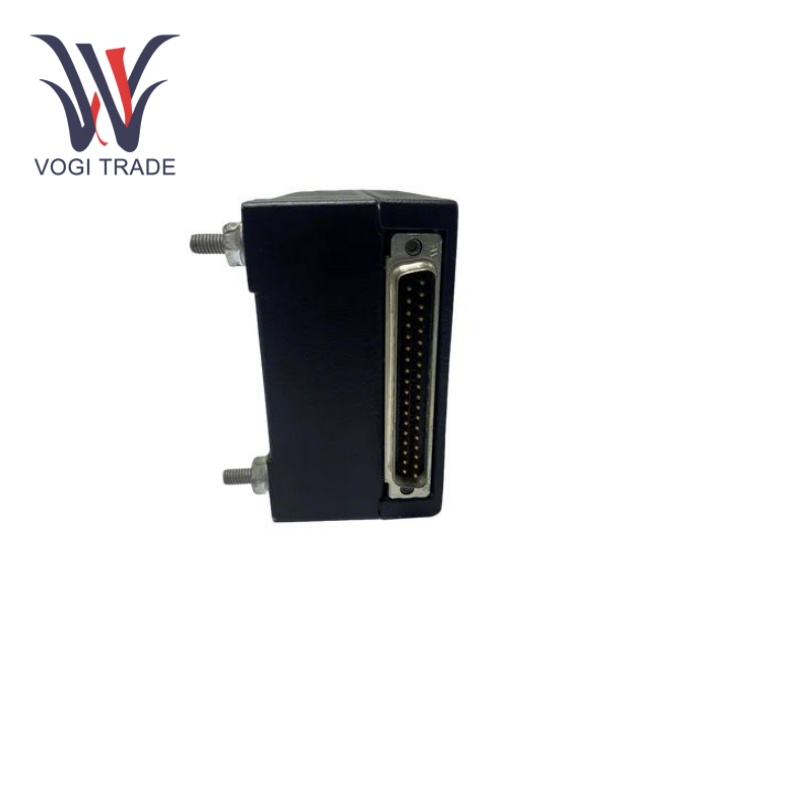

GE IS220PDIAH1A

기술적인 매개변수

입력 채널 수:24개의 건식 접점 전압 입력 채널.

입력 절연:모든 입력에서 1500V까지 광학 절연.

입력 필터:하드웨어 필터, 4ms.

AC 전압 거부:125V DC 여기에서 60Hz에서 60V rms.

입력 전압:공칭 정격은 28.0VDC, 최소 전압은 27.4VDC입니다.

작동 온도:-30~65°C.

이더넷 포트:2개의 RJ45 이더넷 인터페이스.

기능적 특성

구성의 가변성:GE IS220PDIAH1A는 TBCI 보드, TICI 보드 및 STCI 보드와 같은 다양한 종류의 개별 접점 입력 단자 보드를 수용하여 사용자에게 특정 애플리케이션 요구 사항에 따라 구성에 있어 더 높은 수준의 유연성과 선택권을 제공합니다.

쉬운 설치 및 작동:GE IS220PDIAH1A는 설치가 쉽고 주기율표를 합리적으로 구현합니다. 편리하고 안정적인 기계적 고정을 통해 해당 터미널 보드 커넥터에 쉽게 설치하고 연결할 수 있습니다. 소프트 스타트 회로가 있는 전원 입력 커넥터는 돌입 전류를 제한하고 시동 시 전원 공급 장치에 미치는 영향을 줄일 수 있습니다.

입력 격리 및 필터링:모든 입력에서 1500V의 광학 절연; 절연은 내부 간섭과 손상을 방지합니다. 필터링 시간이 4ms인 내부 하드웨어 필터는 입력의 고주파 노이즈 및 간섭 신호를 필터링하여 입력 신호의 정확성과 안정성을 향상시킬 수 있습니다.

고장 진단

시스템 모니터링 및 경보:GE Mark VIe 시리즈의 배전 터빈 제어 시스템에서는 일반적으로 완벽한 시스템 모니터링 및 경보 기능을 갖추고 있습니다. 작동 중인 GE IS220PDIAH1A의 상태를 모니터링할 수 있습니다. 오류가 발생하면 시스템은 해당 경보 메시지와 진단 보고서를 발행하고 HMI 또는 기타 수단을 통해 운영자에게 프롬프트를 제공하여 운영자가 적시에 오류를 처리할 수 있는 조치를 취할 수 있도록 합니다.

직렬 통신 진단:적외선 직렬 통신 포트를 통해 사용자 로컬 진단 직렬 통신이 가능합니다. 사용자는 전용 진단 도구를 통해 모듈에 연결하고 모듈은 직렬 포트를 사용하여 피어링되어 프로세서, 메모리, 입력 채널 상태 등과 같은 풍부한 진단 정보를 얻습니다. 이는 문제를 신속하게 찾고 해결하는 데 도움이 됩니다.

응용분야

발전 산업:GE IS220PDIAH1A는 Mark VIe 시리즈 분산 터빈 제어 시스템과 같은 발전 산업의 가스, 증기 및 풍력 터빈 제어 시스템에 널리 사용됩니다. 각 스위치 포인트의 정보와 처리를 터빈의 다양한 센서에 정확하게 수집하여 밸브의 온오프 상태, 펌프의 작동 상태, 각종 보호 장치의 경보 신호 등을 정확하게 반영하고 안전을 보장할 수 있습니다. 터빈의 안정적인 작동.

산업 자동화:화학, 제약, 식품 및 음료 및 기타 산업과 같은 산업 자동화 생산 라인에서 GE IS220PDIAH1A는 근접 스위치 리미트 스위치 및 솔레노이드 밸브와 같은 다양한 개별 장치를 연결하여 생산 공정의 모니터링 및 제어를 실현하는 데 사용할 수 있습니다. 예를 들어, 컨베이어 벨트의 개폐, 로봇팔의 작동, 포장기의 충진 상태는 물론 장비의 시작과 중지, 공정 흐름 전환 등을 모니터링하고 제어할 수 있습니다.

HVAC 시스템:GE IS220PDIAH1A는 난방, 환기 및 공조 시스템에 활용하여 팬, 펌프, 압축기의 작동 상태, 댐퍼 및 밸브의 개폐 상태 등 다양한 개별 구성 요소의 상태를 모니터링할 수 있습니다. 이러한 개별 입력 신호에 액세스하고 처리함으로써 시스템은 환경 상황을 인식하여 HVAC 시설의 작동 모드를 적절하고 시기적절하게 조정하여 에너지 절약과 편안함을 실현할 수 있습니다.
