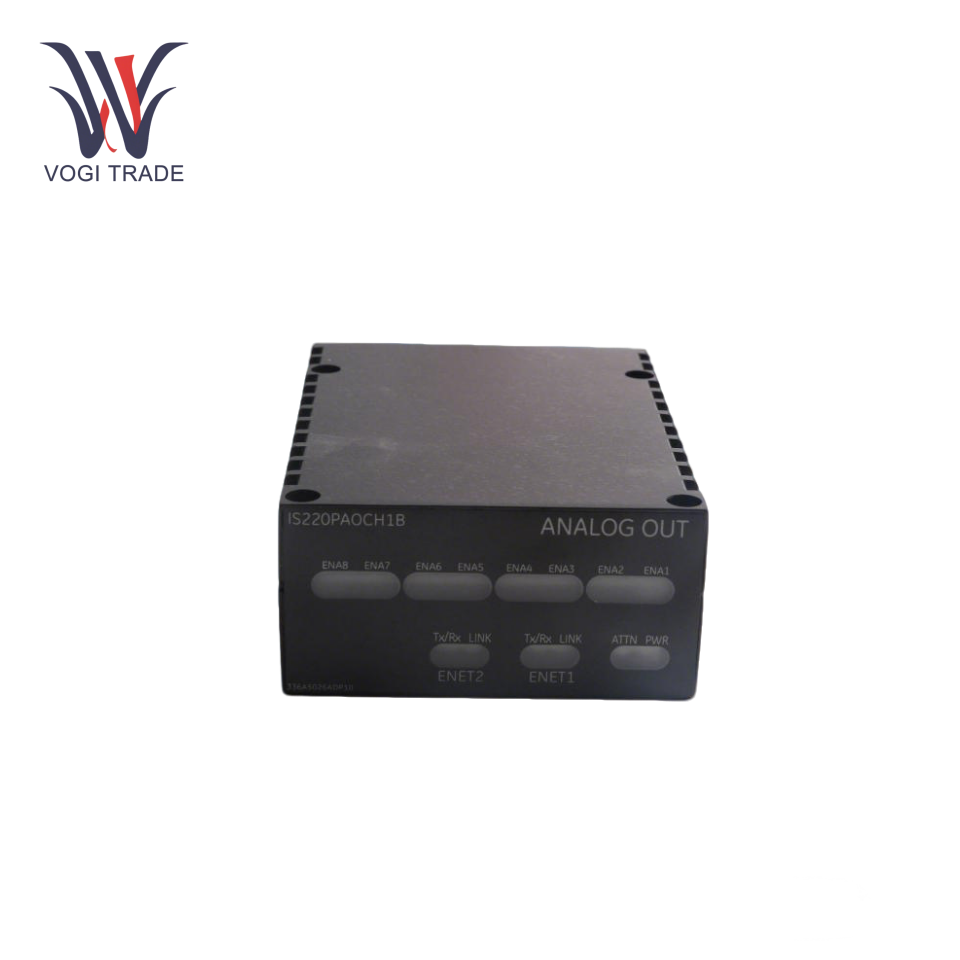

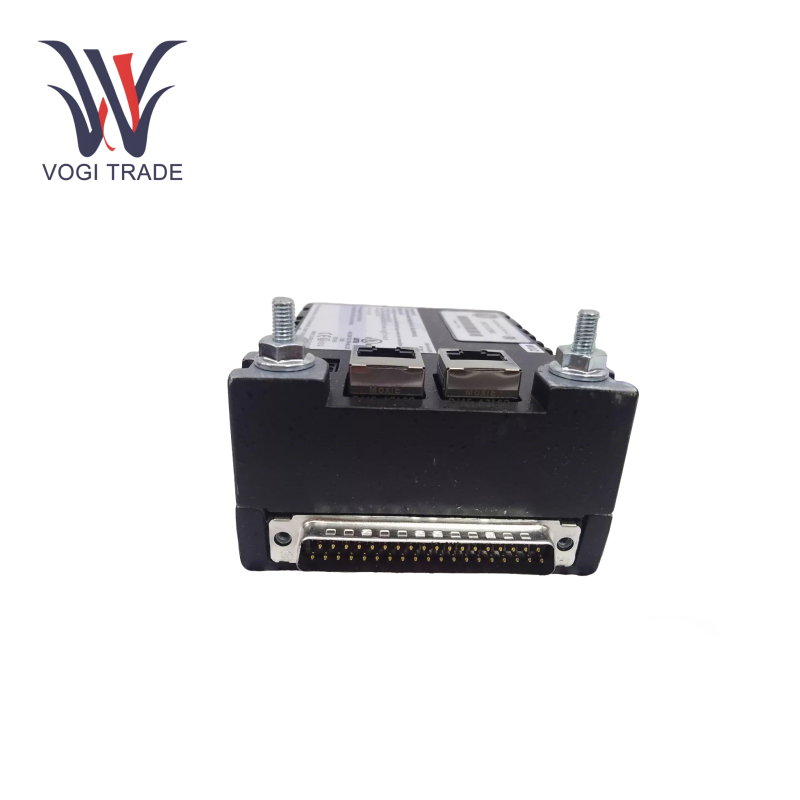

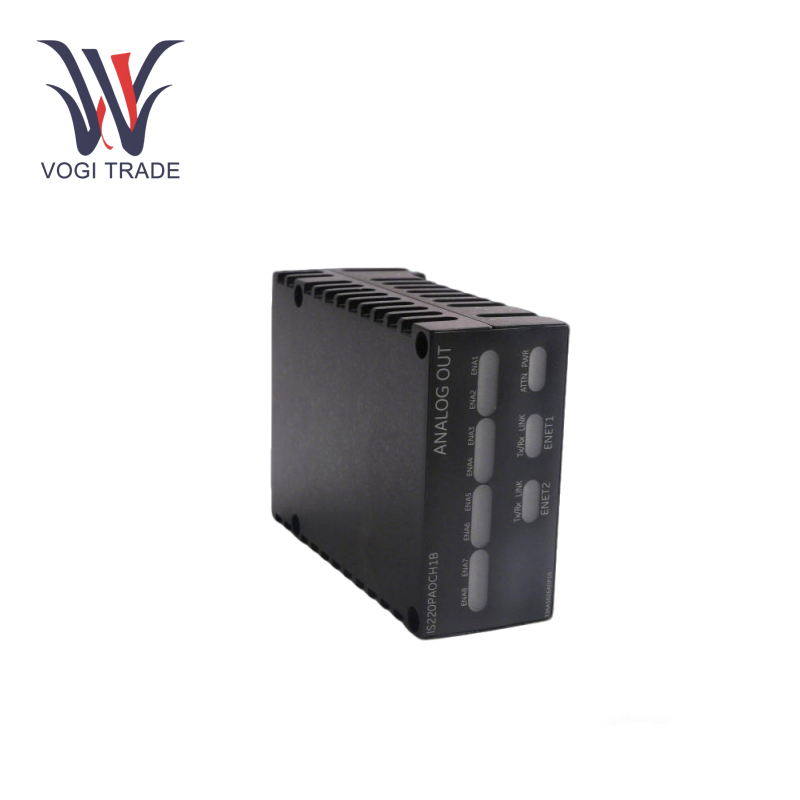

GE IS220PAOCH1B

작동 매개 변수

전원 공급 장치 :28V DC 전원.

작동 전압 :0-30V DC

채널 수 : 6

출력 유형 :비슷한 물건

정격 전류 :채널 당 1A

커뮤니케이션 프로토콜 :Modbus RTU

전력 소비 :5.3 w

작동 온도 :-20 ° C ~ +60 ° C

저장 온도 :-40 ° C ~ +85 ° C

입력/출력 신호 처리 :모듈의 각 지점은 3.0 mm²의 2 개의 전선을 허용 할 수 있습니다.

제품 기능

아날로그 및 디지털 신호 처리 :GE IS220PAOCH1B는 정확한 데이터 수집 및 제어를 위해 현장 장치에서 아날로그 및 디지털 신호의 처리를 용이하게합니다.

데이터 커뮤니케이션 :GE IS220PAOCH1B는 이더넷 또는 기본 통신 시스템을 통해 제어 시스템과 필드 장치 간의 상호 작용을 가능하게합니다.

중복 지원 :GE IS220PAOCH1B HA 시스템에 대한 중복 구성으로 작동하도록 제작되었습니다.

진단 : 시스템 건강 모니터링 및 결함 감지를위한 특수 진단 기능.

아날로그 신호 출력 :GE IS220Paoch1b의 가장 중요한 기능은 아날로그 신호를 출력한다는 것입니다. 저장된 데이터를 기계에 의해 올바르게 해석 할 수있는 아날로그 형식으로 각각의 동등한 데이터를 성공적으로 변환합니다.

제어 네트워크 통신 :Ionet, 전용 전용 이중 이중 프로토콜에 직접. 또한 시스템 I/O 구성 요소 및 기본 프로세서와 데이터를 교환 할 수 있습니다.

설치

설치:GE IS220PAOCH1B는 일반적으로 제어 캐비닛 내의 DIN 레일에 장착됩니다. 환기 및 접근성에 대한 적절한 간격을 보장하십시오.

전원 공급 장치 :모듈에 안정적인 24V DC 전원 공급 장치가 제공되는지 확인하십시오. 손상을 방지하기 위해 극성을 점검하십시오.

접지:전기 간섭을 피하고 안전을 유지하기 위해 모듈과 관련 장비가 올바르게 접지되어 있는지 확인하십시오.

구성 :GE Toolboxst 소프트웨어는 모듈을 구성하고 제어 시스템에 통합하기위한 소프트웨어입니다.

응용 프로그램 범위

발전 :수력 발전소, 가스 터빈, 증기 터빈.

에너지:파이프 라인, 압축기 관리 및 해외 시설 모니터링.

산업 자동화 :프로세스 제어, 제조 및 자재 처리.

재생 에너지 :풍력 터빈 컨트롤러 및 태양 광 발전 시스템.

문제 해결

전원 없음 :전원 공급 장치가 올바르게 연결되고 24V DC 전원이 있는지 확인하십시오. 냉장고가 연결된 퓨즈 또는 회로 차단기가 날아 가지 않도록하십시오.

커뮤니케이션 실패 검사 :이더넷 케이블 및 커넥터의 물리적 구성 요소를 검사하여 잠재적 손상이 있는지 검사하십시오. IP 주소와 네트워크 구성이 올바른지 확인하십시오.

I/O 채널 오작동 :필드 장치 사이의 배선을 확인하십시오. 느슨 함이나 부식이 있는지 터미널을 검사하십시오.

감지되지 않은 모듈 :슬롯에 모듈을 다시 삽입하십시오. GE Toolboxst 소프트웨어는 펌웨어 업데이트를 플래시하는 데 사용됩니다.

과열:너무 많은 주변 온도에 대한 모듈 적절한 벤티 모듈을 제공하십시오.

진단 경보 :Toolboxst 진단 도구를 사용하여 특정 결함 코드를 식별하고 수정 조치를 취하십시오.
