GE IS220PAICH2B

제품개요

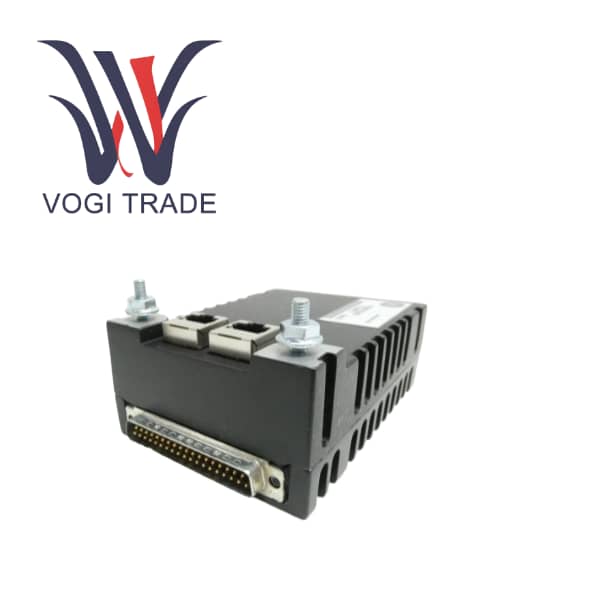

IS220PAICH2B는 CPCI 아키텍처를 기반으로 하는 단일 슬롯 I/O 프로세서 보드입니다. Mark VIe 분산 I/O 시스템의 핵심 구성 요소로서 현장의 아날로그 장치와 컨트롤러를 연결하는 역할을 담당합니다.

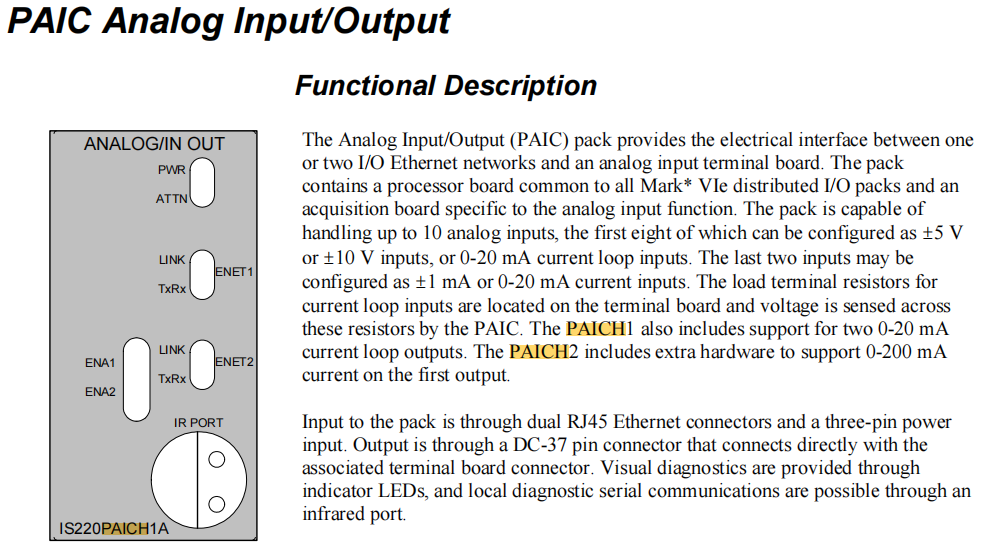

PAIC는 10개의 아날로그 입력 채널과 2개의 아날로그 출력 채널을 처리할 수 있는 하이브리드 보드입니다. 이는 이더넷을 통해 컨트롤러와 통신하여 현장 신호 수집, 처리 및 제어 지침 출력을 가능하게 합니다.

PAIC는 상위 제어 네트워크와 하위 현장 장비를 연결하는 브리지 역할을 하며 Simplex, Dual 및 TMR 제어 아키텍처를 지원합니다.

제품 기능 특징

듀얼 네트워크 포트 중복 통신

IS220PAICH2B에는 두 개의 독립적인 10/100Base-T 이더넷 포트(ENET1 및 ENET2)가 장착되어 있습니다. 듀얼 네트워크 케이블 연결을 지원합니다. 한 네트워크에 장애가 발생하면 다른 네트워크가 원활하게 인계받아 제어 신호의 연속성을 보장할 수 있습니다.

고정밀 신호 처리

내장된 16비트 아날로그-디지털 변환기와 14비트 디지털-아날로그 변환기는 매우 높은 분해능을 제공하여 현장 신호의 미세한 변화를 캡처할 수 있습니다.

하드웨어 워치독 및 자가 진단

온보드 하드웨어 감시 타이머는 전원 공급 자가 테스트 및 지속적인 작동 모니터링과 결합되어 하드웨어 오류를 즉시 감지하고 경보를 트리거할 수 있습니다.

전자 신분증 매칭

온보드 전자 ID 칩은 전원을 켤 때 터미널 보드와의 하드웨어 버전 호환성을 자동으로 읽고 확인하여 호환되지 않는 소프트웨어 및 하드웨어로 인해 발생하는 제어 오류를 방지합니다.

압축기 정지 감지

펌웨어에는 처음 4개의 아날로그 입력 채널을 모니터링하여 압축기가 실시간으로 정지했는지 확인하고 트립 보호를 직접 트리거할 수 있는 전용 알고리즘이 포함되어 있습니다.

핫스왑 지원

온라인 교체를 지원합니다. 시스템에 전원이 공급되지 않는 경우 보드 카드를 직접 뽑았다가 꽂을 수 있으므로 유지 관리 및 오류 처리가 크게 간편해집니다.

제품의 진화와 기술개발

마크 VI에서 마크 VIe까지

PAIC의 전신은 Mark VI 시스템의 VAIC 보드 카드였습니다. 가장 큰 기술적 도약은 통신 인터페이스에 있었습니다. VAIC는 VME 버스를 사용하고 PAIC는 이더넷으로 전환했습니다. 이를 통해 PAIC는 더 긴 전송 거리와 더 높은 데이터 처리량을 갖게 되었습니다.

아키텍처 변경

PAIC는 VME 버스에 비해 충격 저항성과 모듈 특성이 더 뛰어난 CPCI 산업 표준 아키텍처를 채택했습니다.

미래 동향

GE가 현재 Mark VIeS 플랫폼을 홍보하고 있지만 Mark VIe의 메인 I/O 보드 카드인 PAIC는 아직 성숙하고 안정적인 단계에 있으며 전 세계 운영 단위에서 널리 사용되고 있습니다.

대체 호환성

직접 대체품

동일한 IS220PAICH2B 시리즈의 업그레이드 또는 다운그레이드 버전은 ToolboxST에서 올바르게 구성되어 있는 한 일반적으로 동일한 물리적 크기와 인터페이스 정의를 유지합니다.

비대체 품목

버스 아키텍처와 통신 프로토콜이 완전히 다르기 때문에 Mark V 또는 Mark VI 시스템의 I/O 보드 카드로 부품을 직접 교체할 수 없습니다.

호환성 요구 사항

이 품목은 IS200TBAIH1C 아날로그 터미널 보드와 함께 사용해야 합니다.
