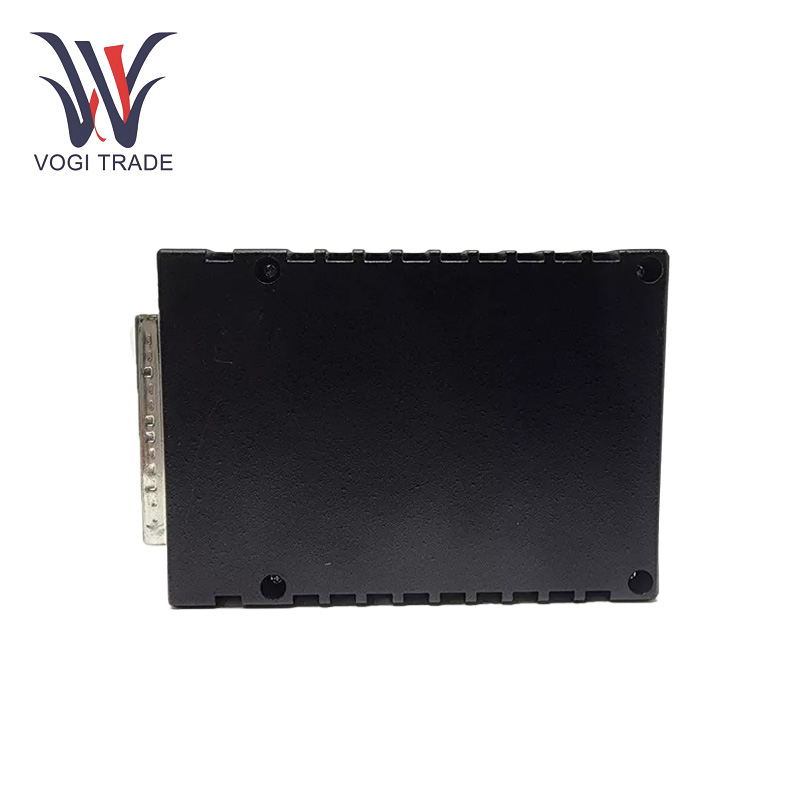

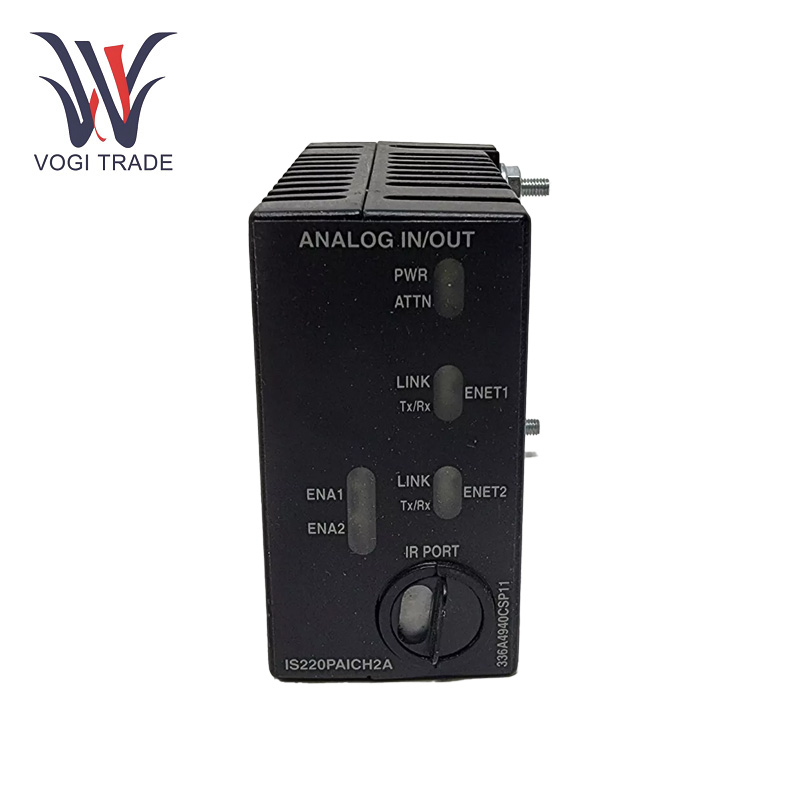

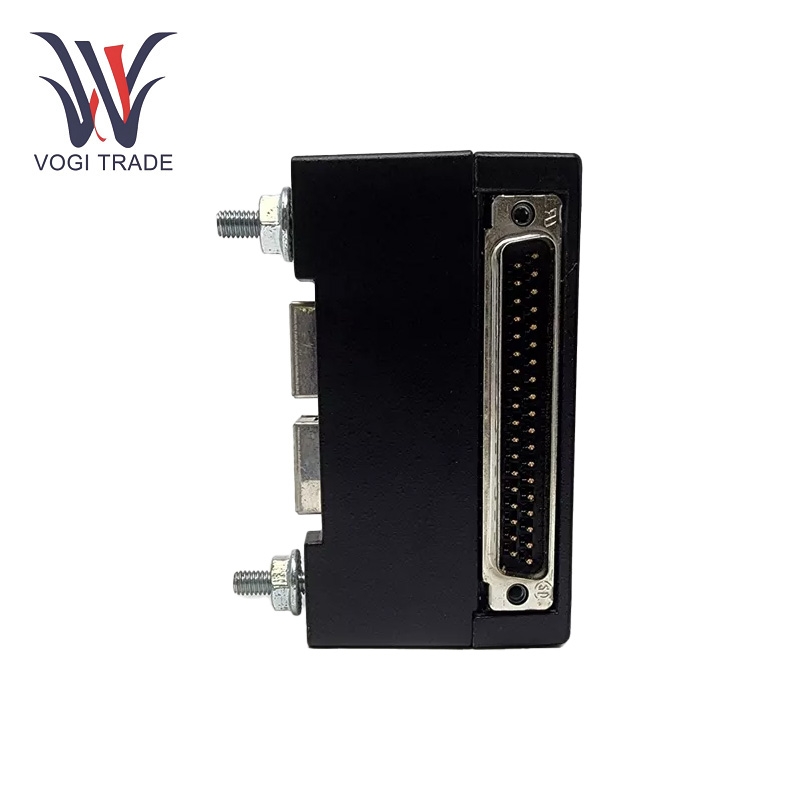

GE IS220PAICH2A

작동 매개 변수

공칭 공급 전압:24 VDC (직류)

작동 전압 범위 :안정적인 작동을 보장하기 위해 20 VDC ~ 30 VDC

전력 소비 :약 5W.

전압 입력 :0-10V DC 전압 범위를 지원합니다.

현재 입력:4-20MA 범위에서 신호를 허용합니다.

해결:이 모듈은 전압 및 전류 입력 모두에 대한 12 비트 해상도를 제공합니다.

입력 범위 :전압 입력의 경우 0-10V, 현재 입력의 경우 4-20mA

전압 출력 :일반적으로 0-10V DC 범위에서 작동하며 액추에이터와 같은 장치를 제어하는 ​​데 사용됩니다.

현재 출력 :프로세스 제어를위한 4-20MA 출력을 지원합니다.

출력 해상도 :전압 및 전류 출력 모두에 대한 12 비트 해상도.

출력로드: 4-20mA 전류 출력의 경우 모듈은 최대 500 옴을 구동 할 수 있습니다.

제품 기능

비슷한 물건입력 및 출력:GE IS220PAICH2A는 아날로그 입력 및 출력을 모두 제공하도록 설계되어 다양한 제어 응용 프로그램에 대한 다재다능합니다.

유입 보호 :IP20 부분은 직경이 12mm보다 크며 물 유입으로부터 보호하지 않는 먼지로부터 보호합니다. 즉, 보호 된 환경, 일반적으로 제어판 또는 캐비닛에이를 설치하는 것을 의미합니다.

격리:모듈은 입력 및 출력 채널을 전기적으로 분리하여 연결된 장치를 전기 간섭 및 접지 루프로부터 보호 할 수 있도록합니다.

과전압 보호 :이는 공급 전압을 조절하여 허용 가능한 범위 내에서 유지하고 시스템의 전압 및 전류 수준의 손상을 피함으로써 달성됩니다.

통신 프로토콜 :GE IS220PAICH2A는 특정 시스템 구성 방식에 따라 이더넷/IP 또는 기타 산업 프로토콜을 사용하여 Mark VIE에 통합됩니다.

버스 커뮤니케이션 :이 모듈에는 더 큰 제어 시스템과 연결하는 통신 버스가있어 시스템의 다른 부분에서 신호를 보내고 수신 할 수 있습니다.

내장 진단 LED 기능 :이 설계는 기능과 진단 기능을 향상시킵니다.

진동 저항 :이 모듈은 일반적으로 발전소, 공장 및 기타 기계적 진동 환경에 중요한 공통 1G 진동 레벨에 저항 할 수 있습니다.

설치

랙 또는 패널 mounting:GE IS220PAICH2A 모듈은 일반적으로 랙 장착 19 인치 또는 제어판입니다. 진동/기계적 충격으로부터 보호하기 위해 모듈을 안전하게 장착하여 성능에 영향을 줄 수 있습니다. 과열되지 않도록 공기 흐름의 모듈 주위에 충분한 공간을 두십시오.

전원 연결: 24 VDC 전원 공급 장치를 올바른 전원 입력 단자에 연결하십시오. 전원 공급 장치에서 문제를 배제하기 위해 권장 20-30 VDC 전압 범위보다 낮은 전원 공급 장치가 안정적인지 확인하십시오.

배선 아날로그 입력 및 출력 :아날로그 입력 신호의 경우 필드 장치의 출력은 GE220Paich2A의 입력 단자에 연결됩니다. 아날로그 출력 신호의 경우 출력 단자를 적절한 장치에 연결합니다.

테스트 :연결 및 구성 후 수행 할 수있는 다양한 테스트가 있습니다. 연결이 올바르게 작동하는지 확인합니다.

응용 프로그램 범위

Pomer 생성 :GE IS220PAICH2A는 압력 플랜트 및 터빈 시스템의 일부인 압력 센서, 온도 센서 및 유량계와 같은 장치에 아날로그 신호를 제어하는 ​​데 사용됩니다.

석유 및 가스 :석유 및 가스 부문의 밸브 액추에이터, 압력 조절기 및 유량계와 같은 기기 모니터링 및 제어를 위해 특별히 설계되었습니다.

수상 :수위, 압력 및 화학 복용량을 제어하는 ​​데 사용되는 처리장, 센서 및 액추에이터에 통합됩니다.
