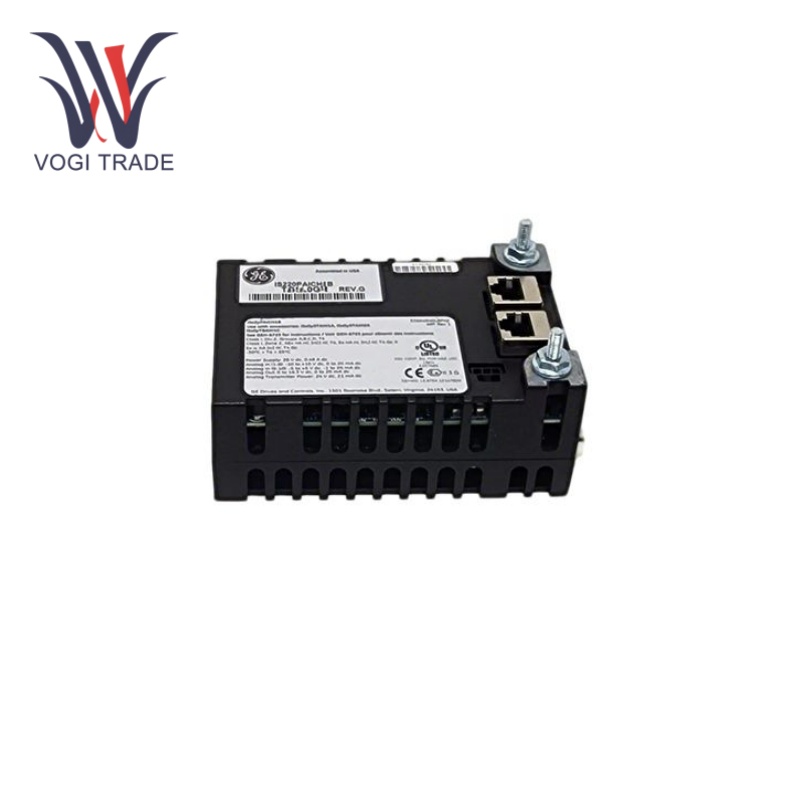

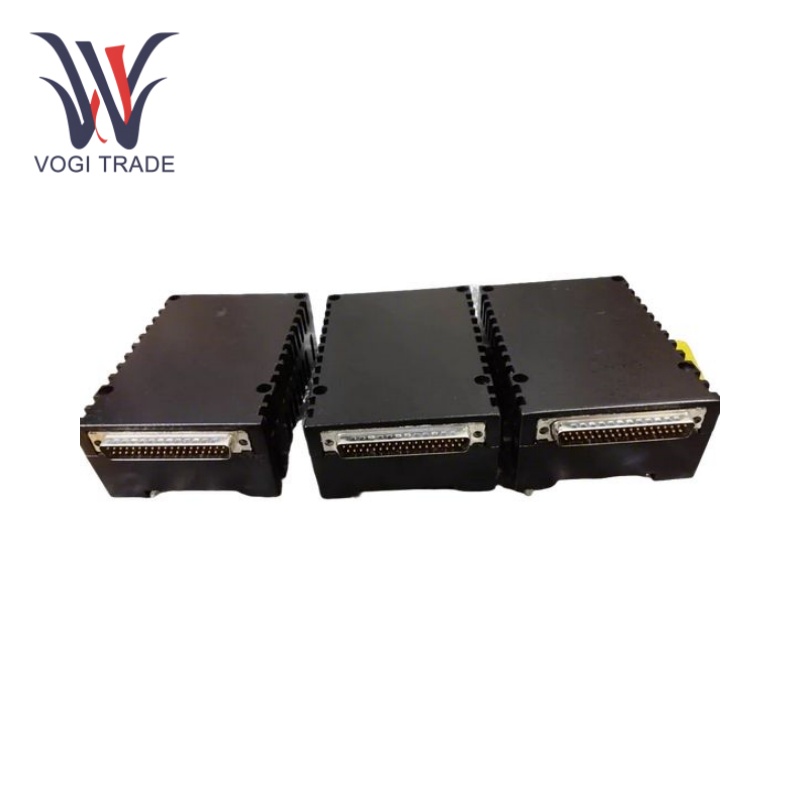

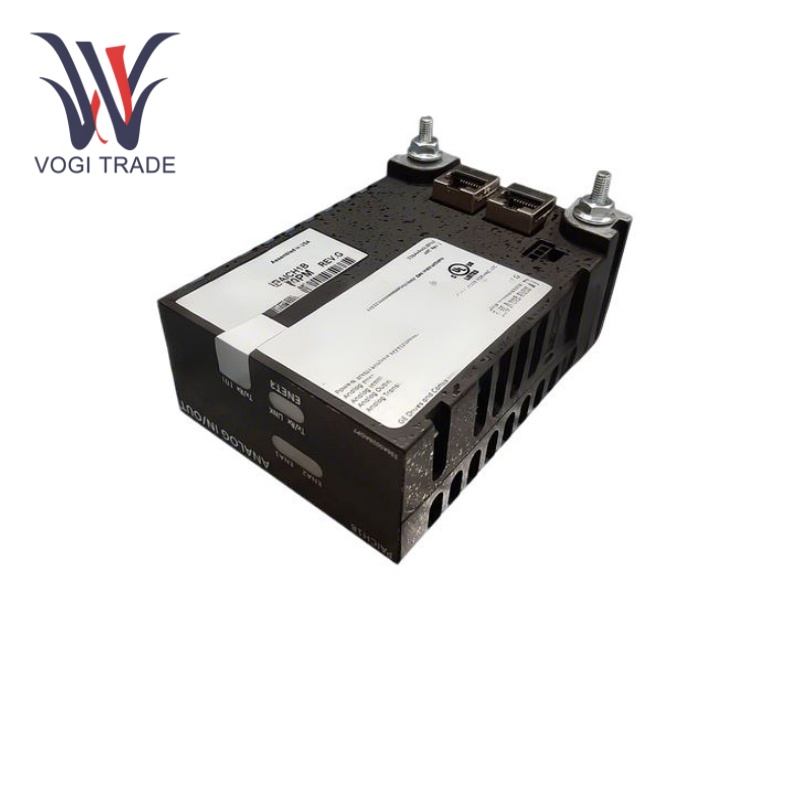

GE IS220PAICH1B

기술적인 매개변수

입력 수: 10.

입력 전압 범위:1-5V DC.

입력 변환기 해상도:16비트 아날로그-디지털 변환기.

출력 전류 범위:0-20mA.

스캔 시간:일반 스캔은 5밀리초(200Hz)입니다.

전원 공급 장치:24V DC.

전력 소비:5.3W

작동 온도:-40°C ~ +70°C.

보관 온도:-40°C ~ +85°C.

습기:10% ~ 95%(비응축).

기능적 특성

고해상도 변환:GE IS220PAICH1B의 입력 변환기는 16비트의 해상도를 갖고 있어 아날로그 신호를 디지털 형식으로 정확하게 변환할 수 있어 고정밀 데이터 수집 및 처리 기능을 제공합니다.

프로세서 및 운영 체제:GE IS220PAICH1B에는 667MHz Power Quicc II Pro Freescale 프로세서가 장착되어 있으며 고속 및 고신뢰성 산업용 애플리케이션용으로 설계된 실시간 멀티태스킹 OS인 QNX Neutrino 운영 체제를 사용하여 강력한 컴퓨팅 및 데이터 처리 기능을 보장합니다.

격리된 I/O 채널:각 아날로그 입력 및 출력 채널은 절연되어 있습니다. 한 채널에 장애가 발생하더라도 다른 채널의 정상적인 작동에는 영향을 미치지 않습니다. 따라서 시스템의 신뢰성과 안정성이 향상됩니다.

고장 진단

경보 및 상태 모니터링 기능:GE IS220PAICH1B에는 특수 경보 기능이 있습니다(예: 82-83). 이는 팩의 자살 릴레이가 작동할 수 없음을 나타냅니다. 가능한 원인은 팩에서 작동하도록 준비하는 자살 릴레이 명령이 해당하는 것과 일치하지 않기 때문일 수 있습니다. 그와 관련된 피드백. 다른 가능한 원인으로는 하드웨어 오류 또는 획득 보드의 릴레이 오류가 있습니다. 이 문제의 주요 해결 방법은 I/O 팩 자체를 교체하는 것입니다.

시스템 모니터링 및 진단 도구:Mark VIe 시리즈 분산 터빈 제어 시스템의 경우 일반적으로 시스템 모니터링 및 진단 도구가 있습니다. 이러한 도구는 사용자가 입력 신호 및 출력 신호 상태, 프로세서 작동 상태, 네트워크 연결 상태 등. 시스템은 사용자가 문제를 신속하게 찾아 해결하는 데 도움이 되는 적절한 오류 프롬프트 및 진단 보고서를 생성할 수 있습니다.

응용분야

발전 산업:이는 발전 산업, 가스, 증기 및 풍력 터빈 제어 시스템은 물론 Mark VIe 시리즈 분산 터빈 제어 시스템에 일반적으로 사용됩니다. 데이터 전처리 결과는 제어를 위해 적절한 액추에이터로 전송됩니다.

산업 자동화:GE IS220PAICH1B는 센서, 송신기, 액추에이터 등과 같은 다양한 아날로그 장치를 연결하여 아날로그 신호의 획득 및 제어를 실현한 다음 생산 프로세스의 모니터링 및 제어를 완료하는 데 사용할 수 있습니다.

HVAC 시스템:이 모듈은 다양한 센서의 온도, 습도, 압력 등의 아날로그 신호를 측정 및 제어하고 에어컨, 팬, 워터 펌프 및 기타 장비를 제어하여 에너지 절약과 편안함을 달성하는 데 사용할 수 있습니다.

기타 산업 제어 애플리케이션:GE IS220PAICH1B는 야금, 제지, 수처리 및 기타 산업 제어 시스템의 고속 데이터 처리 및 높은 신뢰성 요구 사항에 사용될 수도 있습니다.
