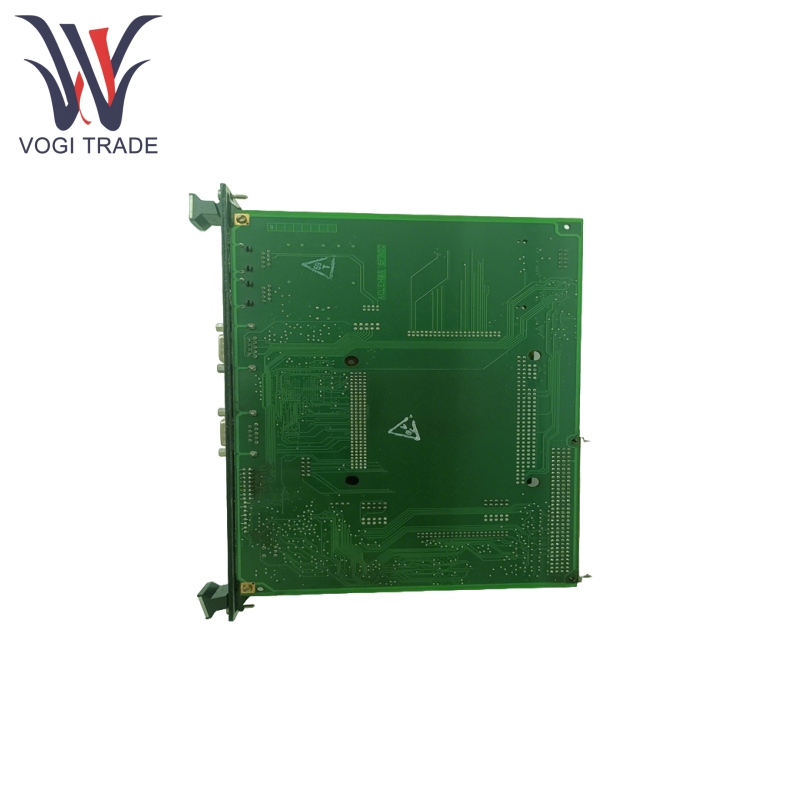

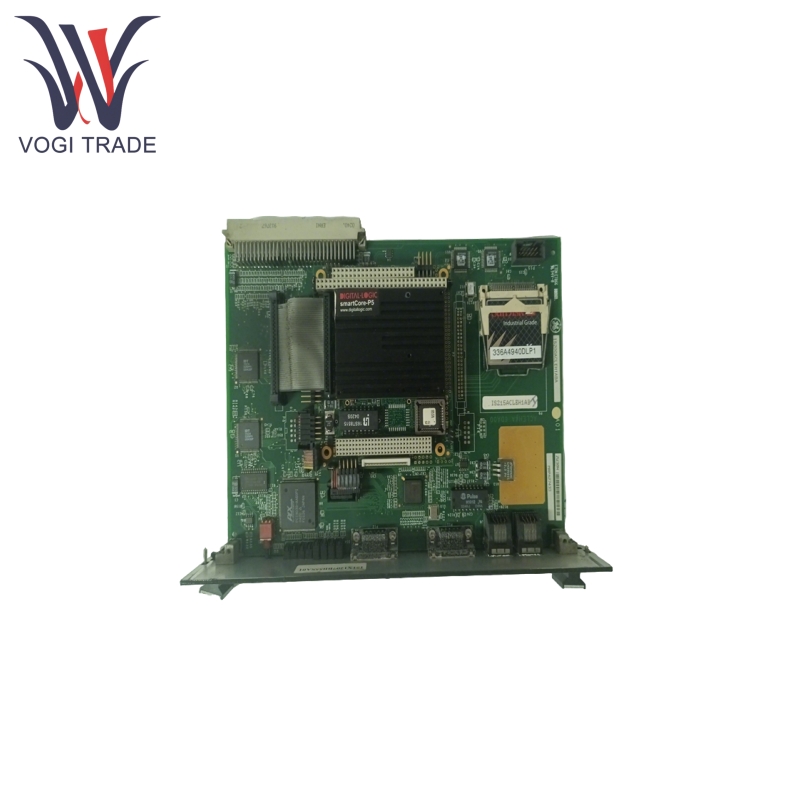

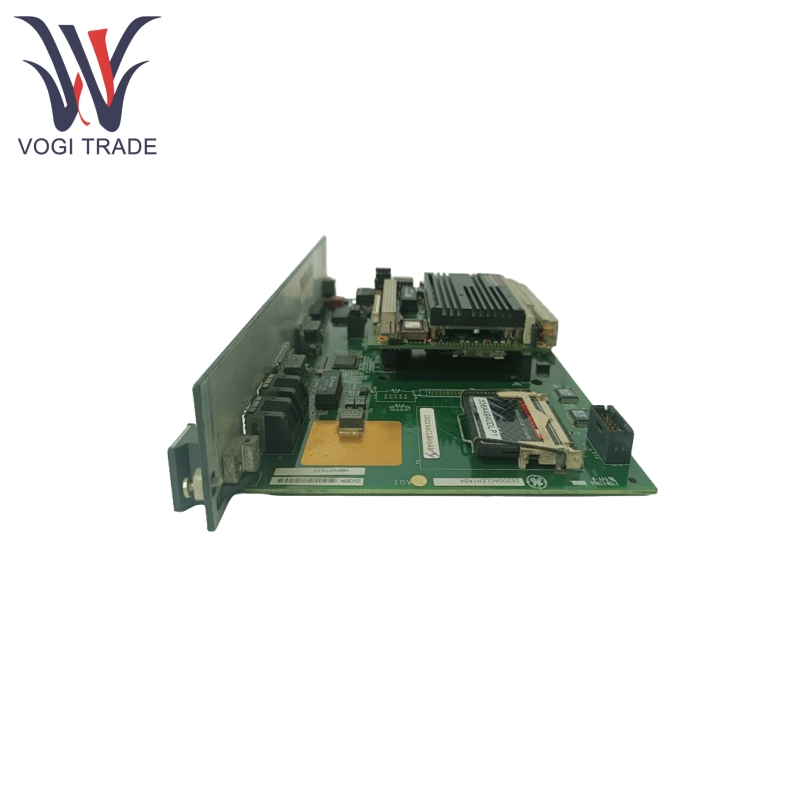

GE IS215VPROH1BD

Product 기능

GE IS215VPROH1BD는 진동 센서 (예 : 속도, 가속도), 온도 센서 (RTD, 열전대) 및 압력 송신기 신호 액세스를 지원하며 ± 10V, 4-20MA와 같은 표준 신호를 처리 할 수 있습니다.

GE IS215VPROH1BD에는 비상 종료 또는 경보 트리거링을위한 4 개의 C 형 릴레이 (일반적으로 오픈/폐쇄 옵션) + 2 트립 연락처 (사용자 구성 가능)가 있습니다.

GE IS215VPROH1BD는 TMR 중복 시스템을 지원하는데, 이는 단일 고장 지점의 경우 시스템의 정상적인 작동을 보장하기 위해 듀얼 터미널 보드 및 D- 쉘 커넥터를 통한 중복 신호 전송을 실현합니다.

GE IS215VPROH1BD는 메인 제어 시스템과 독립적 인 중복 채널을 통해 터빈 속도를 실시간으로 모니터링 할 수 있으며 사전 설정 임계 값이 초과 될 때 즉시 트립을 트리거 할 수 있습니다.

GE IS215VPROH1BD는 비 단식 그리드 연결을 방지하기 위해 발전기와 버스 전압의 위상차를 모니터링합니다.

GE IS215VPROH1BD는 신호 유효성 (예 : 단절, 단락)을 실시간으로 모니터링하고 LED 표시기를 통해 채널 상태를 표시합니다.

GE IS215VPROH1BD는 이더넷 (IONET) 통신을 지원하며 메인 컨트롤러와 상호 작용하여 원격 모니터링 및 매개 변수 구성을 실현할 수 있습니다.

원리를 사용한 제품

GE IS215VPROH1BD는 진동 센서, 온도 센서 등과 같은 외부 장치에서 터빈의 작동 데이터 (예 : 진동 진폭, 베어링 온도, 속도)를 측정하기 위해 구성 가능합니다.이 보드 회로를 통해 마크 VI 메인 컨트롤러로 전송하기 전에 온보드 회로를 통해 필터링되고 증폭되고 디지털 서명으로 변환됩니다.

최대 8 개의 센서 (진동 가속도 센서)가 기본 컨트롤러에 연결될 수 있으며, 사전 설정 알고리즘 (예 : API 670 표준)에 따라 컨트롤러가 신호를 분석하고 특정 매개 변수가 임계 값을 초과 할 때 액션 장치를 통해 연료 공급을 삭감하는 등의 연료 공급을 중단하는 것과 같은 연료 공급을 삭제하는 등의 연료 공급을 유도 할 것입니다. 2 개의 트립 릴레이 출력으로 레벨.

3 IS215VPROH1BD 모듈이있는 TMR 회로에서의 구현은 3 개의 모듈에 의해 신호가 일관되게 처리되고 공통 출력 신호를 유지하고 (대다수가 경보되지 않는 한) 대부분의 투표 접근법을 유지하고 개별 모듈의 실패는 자동으로 자동으로 감지해야합니다.

제품 매개 변수

다음 세부 사항은 GE IS215VPROH1BD 터빈 보호 및 제어 모듈입니다.

작동 전압 : 24V DC (Mark VI 시스템 표준 전원 공급 장치)

아날로그 입력 : 8 채널,지지 ± 10V, 4-20MA, Rtd, Thermocouple (예 : K, J, T 유형)

디지털 입력 : 6 보조 연락처 입력 (건식 또는 습식 접촉)

디지털 출력 : 4 C 형 릴레이 (일반적으로 오픈/폐쇄 선택 가능) + 2 트립 연락처 (사용자 구성 가능)

통신 인터페이스 : 이더넷 (Ionet), RS485 (터미널 보드를 통해 확장해야 함)

보호 : IP54 (컨트롤 캐비닛에 설치할 먼지 및 스플래시 증거)

작동 온도 : -20 ° C ~ +65 ° C (산업 등급 환경 적응성)
