| 제조 |
GE |
| 모델 번호 |
IS215VCMIH2CB |
| 주문번호 |
IS215VCMIH2CB |
| 목록 |
마크 6세 |
| 원산지 |
미국 |
| HS코드 |
8479909090 |
| 차원 |
30cm*20cm*5cm |
| 포장 치수 |
32cm*22cm*7cm |
| 무게 |
1.5kg |
제품 설명

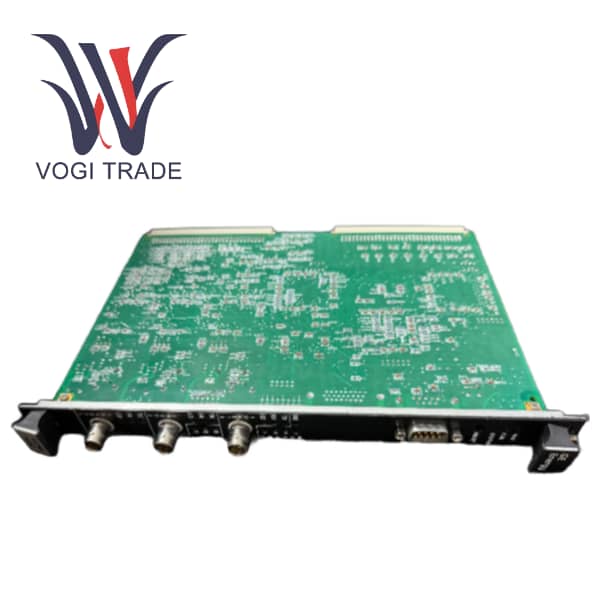

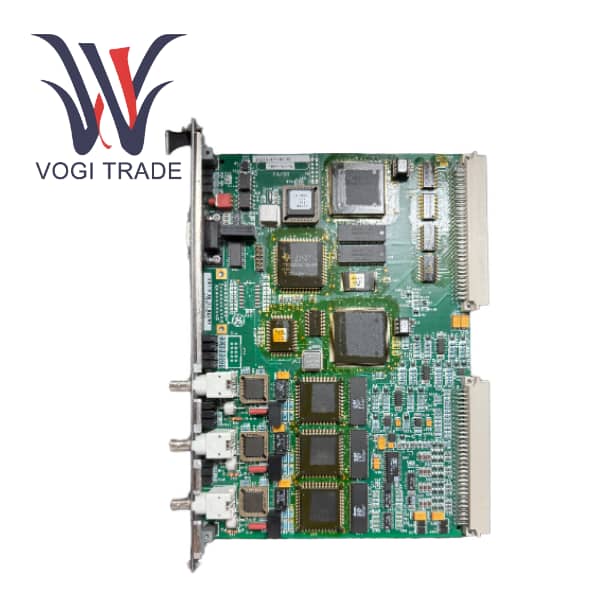

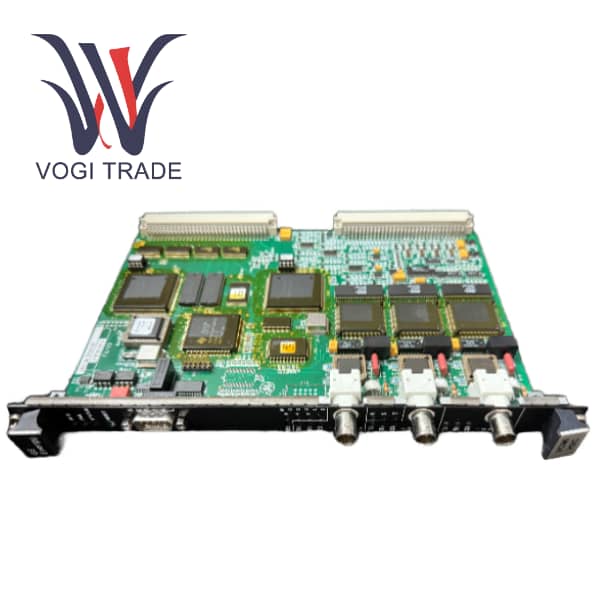

IS215VCMIH2CB(VCMIH2)는 GE Mark VI 가스 터빈 제어 시스템의 핵심 통신 및 제어 보드입니다. VME 섀시의 버스 마스터 컨트롤러로서 컨트롤러와 다양한 I/O 프로세서 보드 간의 데이터 통신을 조정합니다. 이 보드는 TMR(Triple Modular Redundancy) 및 단순 시스템 구성을 지원하고 다중 IONet 포트를 갖추고 있어 높은 시스템 신뢰성과 실시간 데이터 교환 기능을 보장합니다.
제품 매개변수
|
목 |
사양 |
|
부품 번호 |
IS215VCMIH2CB(VCMIH2) |
|
기능 |
컨트롤러와 I/O 보드 간의 데이터 교환을 담당하는 버스 마스터 컨트롤러 |
|
IONet 포트 수량 |
3 (VCMIH2) |
|
적용 가능한 시스템 |
TMR 및 Simplex 시스템 지원 |
|
통신 인터페이스 |
VME 백플레인, IONet, 이더넷(컨트롤러를 통해) |
|
설치 |
VME 랙 슬롯 |
|
호환 컨트롤러 |
UCVB, UCVD, UCVE, UCVF, UCVG |
|
일반적인 구성 |
제어 모듈의 UCV 컨트롤러 및 I/O 보드와 함께 사용 |
|
전력 요구 사항 |
VME 랙 전원 공급 장치에서 제공되는 +5V, ±12V 전원 공급 장치 |
제품 장점
높은 신뢰성 TMR 아키텍처를 지원하여 단일 오류가 발생한 경우에도 시스템 작동을 보장합니다. 결함 진단 및 상태 표시 기능이 있습니다.
유연한 구성 다양한 애플리케이션 시나리오의 안전 수준 요구 사항을 충족하기 위해 단순 및 삼중 중복 시스템을 지원합니다.
컨트롤러와 I/O 보드 간의 고속 데이터 교환은 VME 백플레인과 IONet을 통해 이루어집니다.
쉬운 통합. 여Mark VI 시스템(예: VAIC, VAOC, VCCC 등)의 다양한 I/O 프로세서 보드와 원활하게 작동합니다.
상태 가시성 전면 패널 상태 표시기를 통해 현장 유지보수 담당자가 신속하게 진단할 수 있습니다.
응용 시나리오
IS215VCMIH2CB는 주로 다음 산업 제어 시나리오에 사용됩니다.
가스 터빈 제어 시스템(예: GE Frame 6/7/9 시리즈)|
이점 |
결점 |
|
TMR 지원, 높은 시스템 신뢰성 |
GE Mark VI 시스템에만 사용 가능, 호환성이 제한됨 |
|
빠른 통신 속도와 강력한 실시간 성능 |
특정 컨트롤러 및 I/O 보드 필요 |
|
모듈형 디자인, 유지보수 용이 |
높은 초기 구성 및 디버깅 복잡성 |
|
완벽한 진단 기능 포함 |
비용은 상대적으로 높으며 중대형 제어 시스템에 적합합니다. |
|
열악한 산업 환경에 적합 |
최신 이더넷 중심 아키텍처가 아닌 VME 아키텍처에 의존합니다. |
