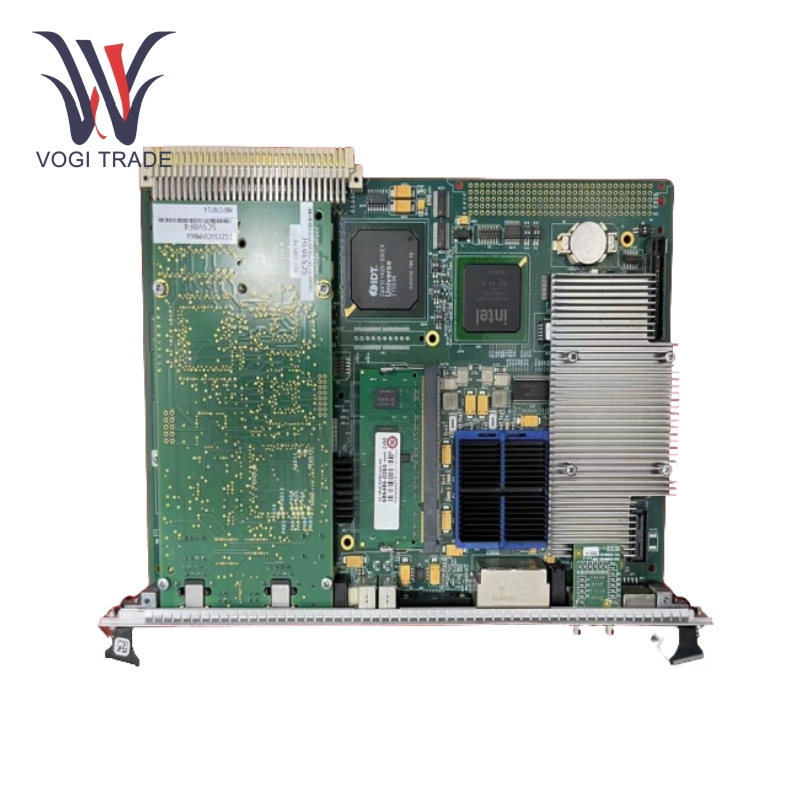

GE IS215UCCAM03A

기술 매개 변수

프로세서 : Intel Pentium M 1.6 GHz 프로세서가 장착되어 있습니다 (일부 버전은 Intel Celeron 650 MHz입니다).

메모리 : 통합 256MB DRAM 및 128MB 플래시 메모리.

이더넷 : 10baset/100basetx를 지원하고 HMI, 기타 컨트롤러 및 I/O 네트워크와의 통신을위한 UDH (Unit Data Highway) 연결을 제공합니다.

ISBUS 인터페이스 : 듀얼 채널 지원, 각 포트는 64 개의 통신 작업을 관리하고 224 개의 상태 비트 (I/M/T 영역) 및 128 개의 제어 비트 (Q/M/T 영역)를 할당 할 수 있습니다.

RS-232C 포트 : 장비 디버깅 및 구성에 사용됩니다.

온도 범위 : -40 ° C ~ +85 ° C.

확장 성 : GE IS215UCCAM03A는 PCI Mezzanine 카드 (PMC) 슬롯, 확장 가능한 기능 모듈, 천재 버스 모듈과 호환되며 다중 장치 공동 작업 제어를 지원합니다.

설치 및 작동 원리

물리적 설치 : 표준 CPCI 아키텍처가 채택되며 CPCI 랙의 슬롯 1 (주 컨트롤러 슬롯)에 삽입해야합니다.

전원 관리 : 이중 전원 공급 장치 중복 설계가 장착되어있어 핫 스웨이 교체를 지원합니다. 설치 중에 CMOS 배터리는 점퍼를 통해 연결하여 실시간 시계를 유지해야합니다.

시스템 시작 : QNX 중성미자 실시간 운영 체제를 기반으로 제어 소프트웨어를로드하여 증기 터빈 및 가스 터빈과 같은 다양한 산업 시나리오에 대한 맞춤형 응용 프로그램을 지원합니다.

네트워크 구성 : 이더넷을 통해 UDH를 연결하여 호스트 컴퓨터 (예 : Toolboxst 소프트웨어)와 데이터 상호 작용을 실현합니다. I/O 네트워크는 RS-485 또는 ISBUS 프로토콜을 사용합니다.

반 인터뷰 측정 : 소프트웨어 수준은 필터링 알고리즘 및 중복 체크를 통합하고 하드웨어 설계와 협력하여 전자기 간섭의 영향을 줄입니다.

핵심 기능

멀티 태스킹 : GE IS215UCCAM03A는 64 개의 병렬 통신 작업을 지원하며, 각 작업은 자원을 독립적으로 할당하며, 이는 높은 일환 산업 제어 시나리오에 적합합니다.

실시간 모니터링 : 224 상태 비트를 통한 모듈 및 통신 상태의 실시간 피드백 및 시스템 응답 속도를 보장하기 위해 128 개의 제어 비트를 사용한 출력 지침 실행.

유연한 확장 : 통합 2 PMC 슬롯은 아날로그 입력/출력, 디지털 I/O 및 기타 모듈 (예 : GE IC670 시리즈)을 확장 할 수 있습니다.

높은 신뢰성 설계 : 국제 안전 표준에 따라 UL 및 CE 인증; 프로그램 교착 상태를 방지하기위한 내장 워치 독 타이머 (Watchdog Timer).
