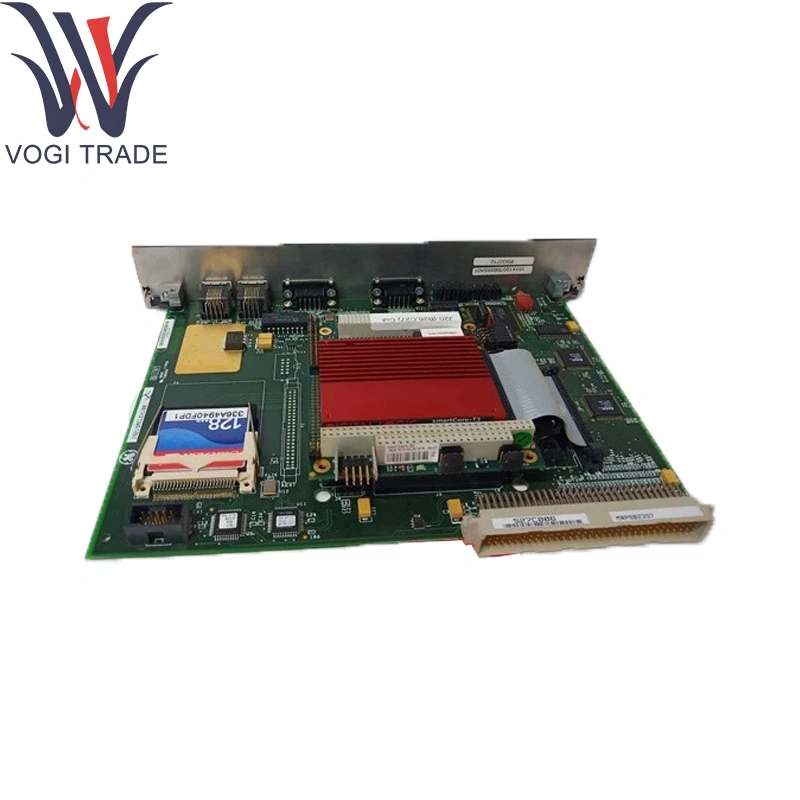

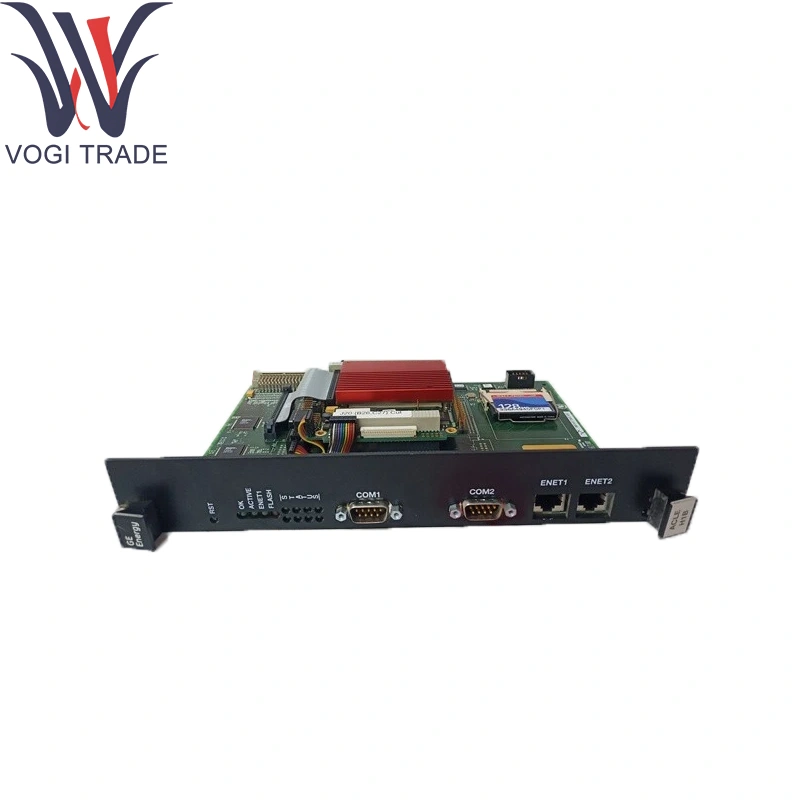

GE IS215ACLEH1B

기술 매개 변수

입력 전압 :

120 VAC ± 10% @ 50/60 Hz

240 VAC ± 10% @ 50/60 Hz (스위치 선택 가능)

현재 등급 : 입력 피드 당 연속 3까지

EMI 필터 : IEC 61000-4-5 레벨 3 서지 면역 및 CISPR 22 클래스 A를 준수합니다.

서지 보호 : 열 퓨즈 백업이있는 이동 배열

분리 변압기 : 1 : 1 주 및 제어 백플레인 사이에 ≥2kV 분리를 제공하는 권선 (GE IS215ACLEH1B)

중복 피드 : 고성능 전력 항목을위한 이중 AC 입력 다이오드 또는

커넥터 :

l, n, earth에 대한 전면 패널 스크류 터미널 블록

백플레인 VME-64X 가장자리 커넥터 전원 백플레인

작동 온도 : –20 ° C ~ +70 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

제품 기능

라인 컨디셔닝 : 감쇠를 수행하고 EMI/RFI를 수행하고 민감한 전자 제품을 보호하기 위해 과도를 억제합니다.

서지 클램핑 : GE IS215ACLEH1B MOVS를 통해 과전압 스파이크를 섀시 접지로 전환합니다.

갈바니 분리 : 외부 주와 내부 DC 모듈 사이의 안전 및 소음 거부를 보장합니다.

중복 지원 : 중단되지 않은 운영을위한 두 개의 독립적 인 메인 피드를 허용합니다.

핵심 지원 모듈

DC 전원 공급 장치 : 조절 된 +5 V, +12 V, +24 V Rails를 생성하는 IS210AEPSG1A 시리즈.

전력 분포 피드백 : AC-Sense 및 DC-Sense 신호를 모니터링하기위한 GE IS215ACLEH1B IS220PPDAH1A.

I/O 팩 캐리어 : IS42XPSCAH1B 전력 및 이온 연결을 제공합니다.

컨트롤러 모듈 : Mark VIE CPU (예 : IS200TPROH1C) 오케스트레이션 전력 진단 및 HMI 통합.

확장 구성 요소

필드-대체 가능한 퓨즈 : 입력 보호를위한 세라믹 퓨즈 카트리지 및 홀더.

SURGE-SURPRESSOR 모듈 : 일시적인 면역 향상을위한 플러그인 TVS 카트리지 (GE IS215ACLEH1B).

접지 액세서리 : 지구 결합을위한 꼰 구리 스트랩 및 섀시 마운트 클램프.

변압기 서비스 키트 : 필드 유지 보수를위한 핫 스웨이 분리 변압기 어셈블리.

소프트웨어 지원

구성 : 완전 하드웨어 기반; 사용자 구성이 필요하지 않습니다.

진단 및 모니터링 :

AC- 표지 및 서지 이벤트 카운터는 GE215ACLEH1B PPDA 피드백을 통해보고 된 컨트롤러 진단에 대해보고했습니다.

GE ControlST ™/Toolboxst ™ 및 OPC-DA/HMI 태그에서 볼 수있는 알람 및 이벤트 로그.

문서 : GE Mark VIE/VIES 전원 입력 및 필터 모듈 설명서 및 전력 분포 선반 설치 안내서의 자세한 절차.
