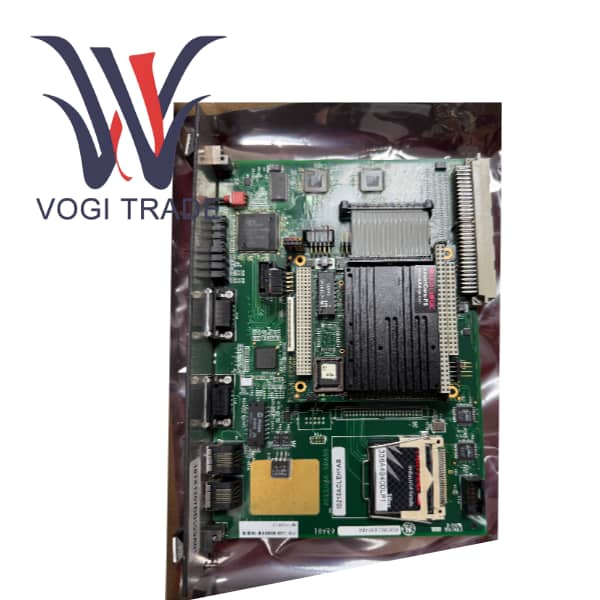

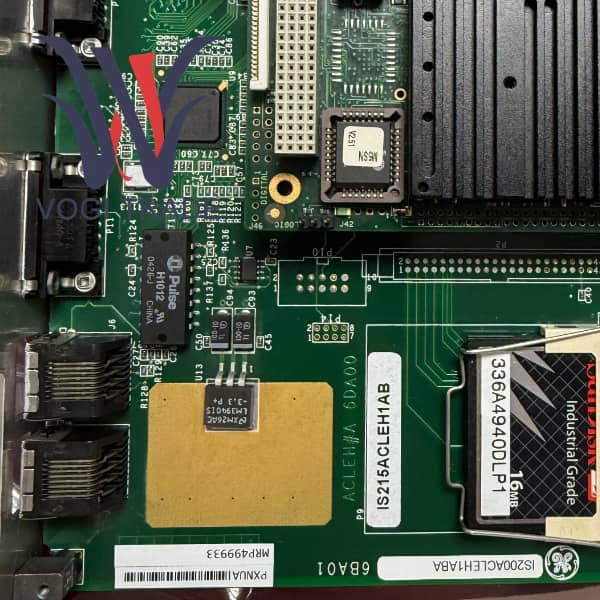

GE IS215ACLEH1AB

제품개요

GE IS215ACLEH1AB는 General Electric이 혁신 시리즈 AC/DC 드라이브 장치 및 EX2100 디지털 여기 제어 시스템을 위해 설계한 고성능 마이크로프로세서 구동 메인 컨트롤러입니다. 이 모듈의 공식 이름은 ACL(Application Control Layer Module)입니다. 이 모듈은 핵심 제어 알고리즘 실행, 통신 네트워크 관리, I/O 데이터 처리, 사용자 애플리케이션 실행 및 시스템 진단 제공을 담당하는 전체 드라이브 또는 여자 시스템의 "두뇌" 및 "신경 센터" 역할을 합니다. IS215ACLEH1AB 모듈은 표준 Innovation Series 드라이브 또는 EX2100 여기 제어 섀시에 설치되며 백플레인 커넥터를 통해 전원 장치, I/O 모듈 및 기타 하위 시스템과 고속 데이터를 교환합니다. 강력한 컴퓨팅 기능과 풍부한 통신 인터페이스를 통해 복잡한 모터 제어, 프로세스 자동화 및 시스템 통합이 가능해졌습니다.

상태 표시

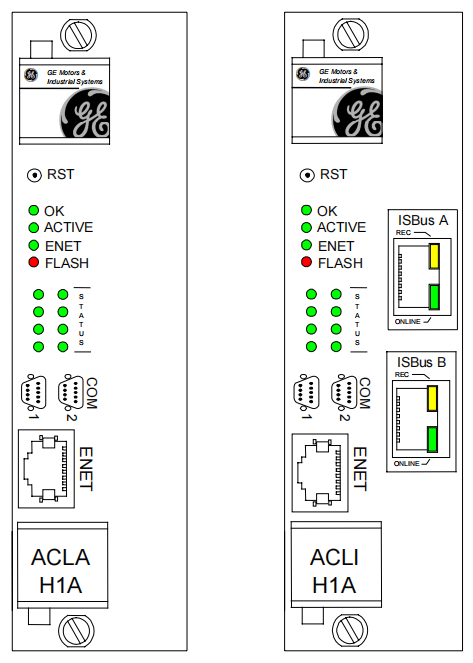

전면 패널 LED

확인           워치독 타이머가 제대로 작동하면 켜집니다.

ACTIVE    CPU가 메모리에 액세스하면 켜집니다.

ENET       이더넷이 데이터를 전송하거나 수신할 때 깜박입니다.

FLASH      플래시 메모리에 쓰기 작업이 진행 중일 때 켜집니다.

상태    BIOS 시작 상태 또는 오류 코드를 표시합니다.

장점과 단점 비교 장점

강력하고 안정적입니다. 높은 신뢰성으로 열악한 산업 환경을 위해 특별히 설계되었습니다.

기능의 높은 통합. 제어, 통신, 진단을 통합합니다.

완벽한 디버깅 및 유지 관리 도구. Toolbox 소프트웨어는 강력하며 엔지니어링 구현 및 향후 유지 관리를 크게 촉진합니다.

GE 생태계와의 원활한 통합. GE의 구동 및 여기 솔루션에서는 최대 효율을 달성할 수 있습니다.

실시간 성능이 좋습니다. QNX RTOS는 제어 결정성을 보장합니다.

단점

GE Innovation 시리즈 및 EX2100 플랫폼에 바인딩된 고도의 독점 기술이며 다른 브랜드 장치에는 사용할 수 없습니다.

486 아키텍처를 기반으로 하는 비교적 성숙한 기술은 작업을 수행할 수 있지만 최신 멀티 코어 프로세서에 비해 컴퓨팅 성능이 제한됩니다.

전용 소프트웨어에 의존하므로 구성 및 유지 관리를 위해 GE의 Toolbox 소프트웨어를 사용해야 하며 학습 곡선이 있습니다.

높은 교체 비용 코어 컨트롤러는 일단 손상되면 교체 및 재구성 비용이 높습니다.
