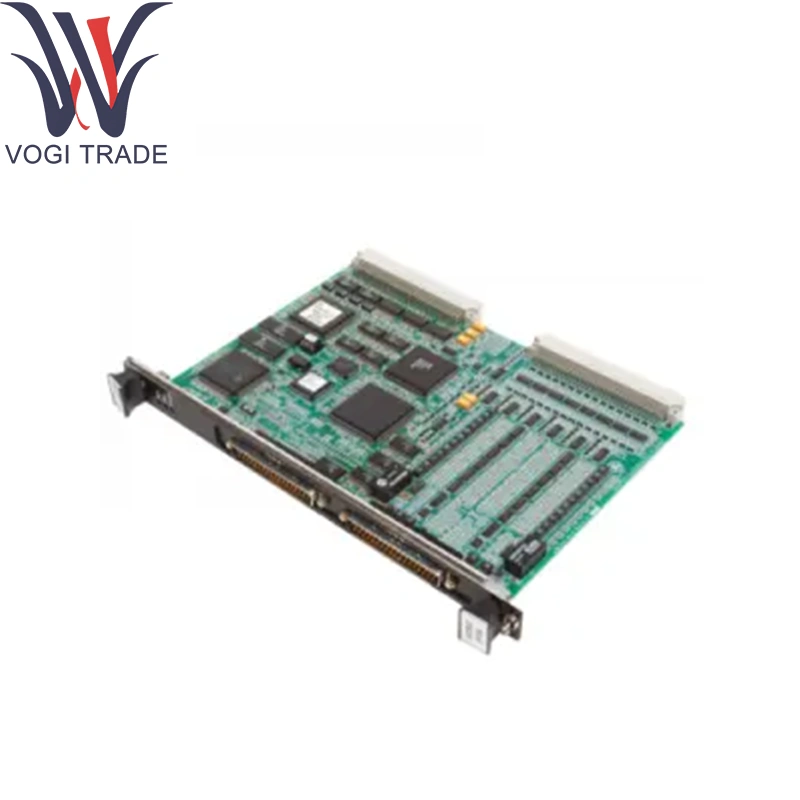

GE IS210WSVOH1A 서보 드라이버 보드

GE IS210WSVOH1A 서보 드라이버 보드 기술 매개 변수

GE IS210WSVOH1A 수준 입력 :

4 × 브리지 센서 채널 (저항 브리지 프로브 용)

여기 : 5VDC 공칭 (4–6V 범위)

감도 : 1–20MV/V

해상도 : 24 비트 Δς adc

샘플링 속도 : 채널 당 100samples/sec

GE IS210WSVOH1A 밸브 드라이브 출력 :

8 × 오픈 컬렉터 드라이버 출력

로드 전압 : 24VDC 공칭 (18–32VDC)

드라이브 전류 : 채널 당 최대 500mA

스위칭 속도 : 턴온 ≤5ms; 턴 오프 ≤3ms

격리 : 강화 된 채널-채널 및 채널 간 (> 1KV)

진단 : 채널 당 수위 오류 감지 (개방/단락) 및 밸브 드라이브로드 -OK 감지

커넥터 : 2 개의 50 핀 DIN 스타일의 백플레인 커넥터; 플러그 가능한 터미널 블록을 통한 필드 승리

GE IS210WSVOH1A 환경 :

작동 온도 : –30 ° C ~ +65 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95% RH, 비 응축

제품 기능

정밀 브리지 excitation 및 ADC 변환을 통해 수준의 센서 신호 조건 및 디지털을 밸브에 결함으로 보호 된 DC 드라이브 출력을 제공합니다. 폐 루프 윤활 및 씰 워터 관리를 위해 Ionet 이더넷 버스를 통해 실시간 수준 판독 값 및 Ionet 이더넷 버스를 통해 Markvie/VIES 컨트롤러까지의 실시간 수준 판독 값을보고합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리

컨트롤러 모듈 : GE Markvie CPU (예 : IS200TPROH1C)

보완 I/O 보드 :

솔레노이드/릴레이 드라이버 (IS200SRTDH2A)

아날로그 압력 입력 (IS220PAICH1A)

이산 입력 보드 (IS200TICIH2A)

확장 구성 요소

플러그 가능한 터미널 블록 : 워터 레벨 및 밸브 회로를 위해 키가 나사 클램프 블록

Din-Rail 어댑터 키트 : 35mm 레일에 보드 장착을위한 클립 및 브래킷

차폐 액세서리 : 저수준 브리지 라인에서 EMI 억제를위한 케이블 차폐 클램프

교정 비품 : 현장 검증을위한 외부 5V 브리지 excitation 캘리브레이터

소프트웨어 지원

GE IS210WSVOH1A 구성 및 교정 :

GeconTrolst ™/Toolboxst ™ 템플릿을 통한 브리지 센서 여기 및 스케일링 세트

수위 채널의 제로/스팬 조정을위한 온라인 교정 마법사

밸브 드라이브 출력 엔지니어링 도구에서 구성된 현재 제한 설정

GE IS210WSVOH1A 진단 및 모니터링 :

HMI 및 OPC-DA 태그에보고 된 물 및 밸브 회로에 대한 개방 회로, 과전류 및 단락 경보

컨트롤러 진단을 통해 액세스 할 수있는 진단 플래그로 전원을 찍는 자체 테스트

펌웨어 업데이트 : Markvie 시스템 릴리스의 일부로 제공됩니다. Toolboxst ™를 통해 적용됩니다

문서 : GE Markvie/VIES I/O 설치 안내서 및 수위 및 밸브 출력 모듈 참조 설명서에 자세히 설명
