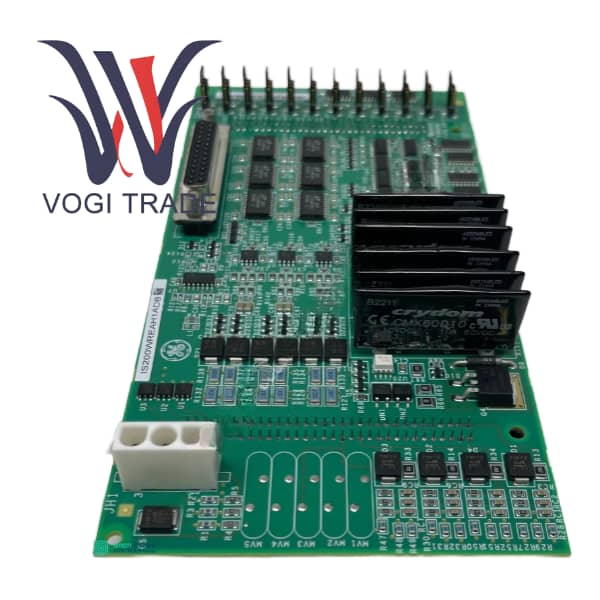

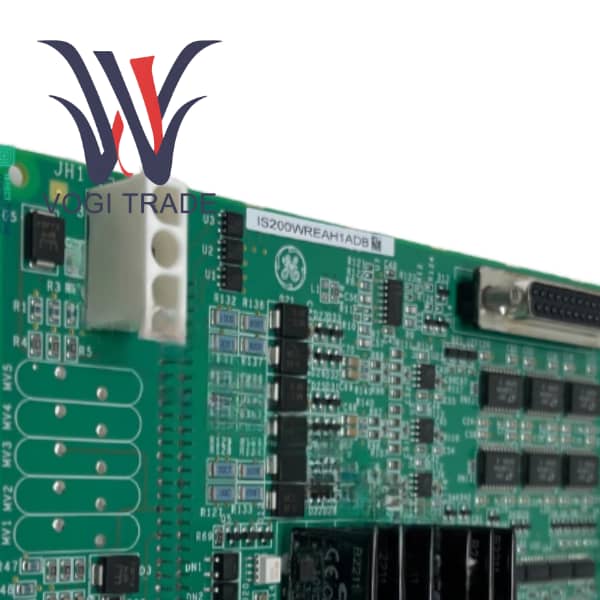

GE IS200WREAH1ACB

제품개요

IS200WREAH1ACB는 GE Energy가 Mark VIe 가스/터빈 증기 터빈 제어 시스템용으로 설계한 터빈 비상 트립 인터페이스 보드입니다.

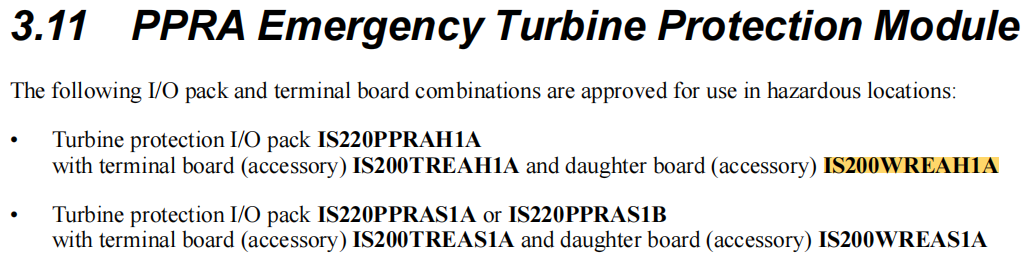

PPRA 인클로저에 설치되는 서브보드 카드입니다. 일반적으로 메인 프로세서 보드 TREA와 함께 파트너 보드 카드로 사용됩니다.

Mark VIe의 TMR 또는 Dual 아키텍처에서 WREA 보드 카드는 현장에서 배선된 트립 신호를 처리하고 트립 릴레이를 직접 구동하여 연료 공급을 차단하는 역할을 담당하며 장치의 안전을 보호하기 위한 최후의 방어선 역할을 합니다.

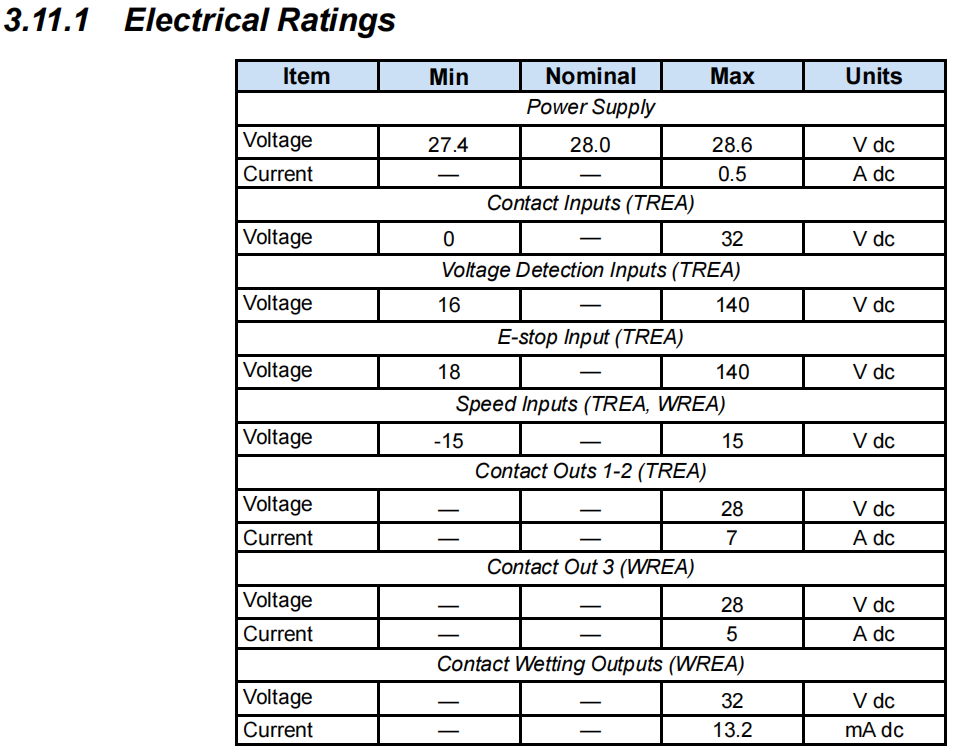

제품 기능 특징

IS200WREAH1ACB 보드 카드는 현장에서 "건식 접촉" 또는 "습식 접촉" 신호를 수신하도록 특별히 설계되었습니다. 위험 신호가 감지되면 즉시 연료 차단 밸브에 대한 전원 공급을 물리적으로 차단하고 비상 정지를 실행합니다.

산업용 등급 부품을 사용하고 전자파 간섭 방지 기능을 갖추고 있어 터빈 진동이 높고 전자파 소음이 높은 환경에서도 안정적인 작동을 보장합니다.

보드 카드에는 일반적으로 전원 상태, 작동 상태 및 특정 트립 입력 상태 감지를 표시하는 LED 표시기가 있습니다.

PPRA 모듈의 일부인 WREA와 TREA의 조합은 프로세서와 인터페이스의 분리를 실현하여 유지 관리 및 교체를 용이하게 합니다.

설계는 오류 안전 원칙을 따릅니다. 보드 카드의 전원이 꺼지거나 오작동이 발생하면 일반적으로 위험 발생을 방지하기 위해 안전 메커니즘이 작동됩니다.

실제 사용 사례

복합화력발전소의 위기

밤에는 발전소의 부하가 낮았고 장치는 저속 회전 기어 상태였습니다. 갑자기 윤활 시스템의 결함으로 인해 터빈 베어링의 온도 센서에 온도가 0.5초 만에 120℃까지 치솟는 것으로 나타났습니다. Mark VIe 캐비닛의 PPRA 모듈에 설치된 IS200WREAH1A 보드 카드. 온도 스위치가 작동하여 건식 접점 신호를 닫고 이를 WREA 보드 카드의 입력 채널로 전송합니다. WREA는 신호를 TREA 프로세서로 전달했습니다. TREA 로직은 이를 긴급 정지로 판단하고 즉시 WREA에 조치 명령을 내렸다. WREA 보드 카드 내부의 릴레이가 작동하여 연료 차단 밸브의 전자기 코일에 대한 전원 공급을 차단했습니다. 장치는 2초 이내에 안전하게 정지되어 베어링 소손 및 로터 굽힘과 같은 주요 장비 사고를 방지합니다.

설치 가이드

경고! 설치 전 반드시 전원을 끄거나 핫스왑이 지원되는지 확인하세요. HazLoc에 설치 시 방폭 규정을 준수하십시오.

단계

정전기 방지 손목 스트랩을 착용하십시오.

보드 카드를 PPRA 섀시의 레일에 맞추고 커넥터가 완전히 맞물릴 때까지 부드럽게 밀어 넣습니다.

보드 카드와 백플레인이 잘 접촉되도록 보드 카드 양쪽 끝의 이젝터를 조입니다.

현장 신호 라인을 WREA 보드 카드의 해당 터미널 블록에 연결합니다.

전원을 켠 후 보드 카드의 LED 표시기를 관찰합니다. PWR은 녹색 표시등이 계속 켜져 있어야 하며 OK는 녹색 표시등이 깜박이고 TRIP은 꺼져 있어야 합니다.
