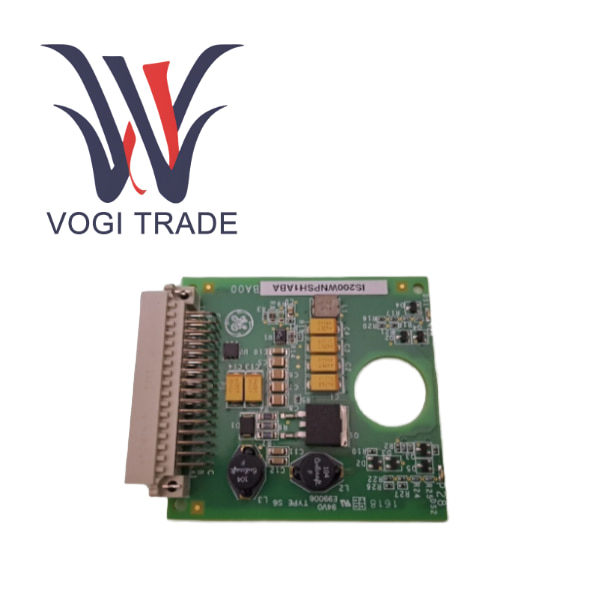

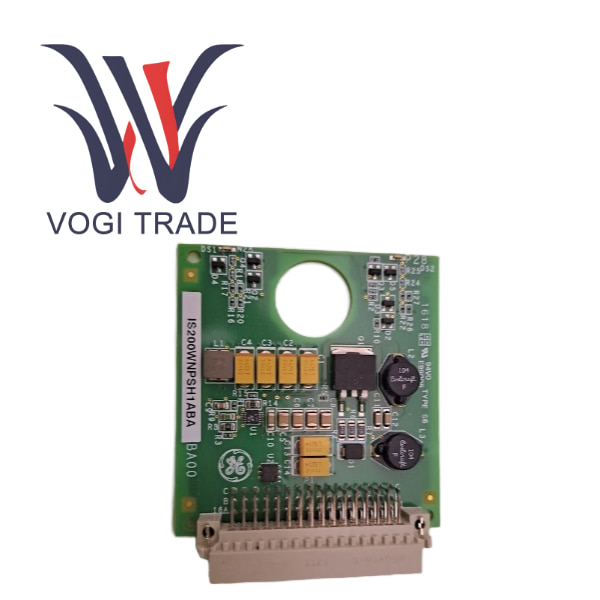

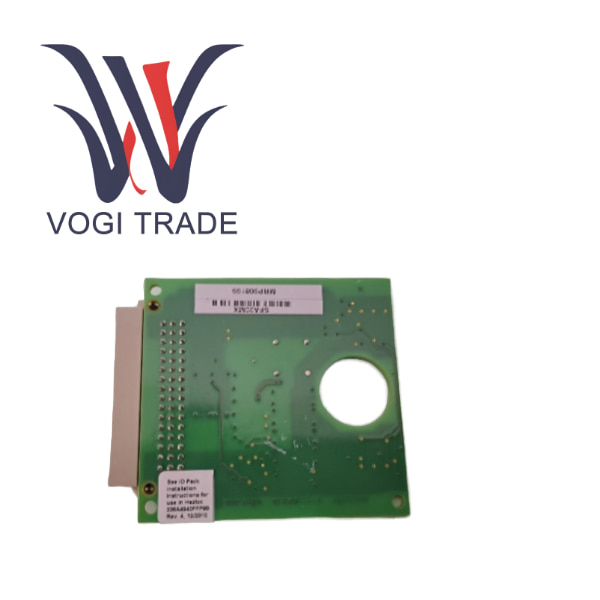

GE IS200WNPSH1AAA

제품개요w

GE IS200WNPSH1AAA는 Mark VIe 및 Mark VIeS 터빈과 프로세스 제어 시스템을 위해 General Electric이 설계한 신뢰성이 뛰어난 전용 네트워크 인터페이스 및 전력 관리 모듈입니다. 공식 명칭은 "워크스테이션 네트워크 전원 및 상태"입니다.

이 모듈은 현장 장비에 가까운 I/O 패키지에 설치되지 않지만 Mark VIe 워크스테이션의 로컬 캐비닛이나 보안 구역에 위치한 엔지니어 스테이션에 특별히 배포됩니다. 핵심 임무는 운영자 스테이션에 연결된 중요한 네트워크 장치에 제어된 직류 전력을 제공하고 전체 운영자 스테이션 네트워크 링크의 상태를 실시간으로 모니터링하는 것입니다.

Mark VIe 시스템의 HMI(인간-기계 상호작용) 및 엔지니어링 유지 관리 기능의 초석인 WNPS 카드는 운영자와 엔지니어가 제어 시스템에 지속적이고 안정적으로 액세스할 수 있도록 보장합니다. 이는 운영 체제 및 상위 수준 소프트웨어와 독립적인 하드웨어 수준, 네트워크 상태 표시를 제공하고 결함이 감지되면 유선 경보를 트리거하여 공장의 안전한 운영과 효율적인 유지 관리를 보장합니다.

제품 기능 특징

운영자 스테이션 네트워크의 고가용성 보장

이중 중복 전원 입력 및 원활한 스위칭 기능은 운전자 스테이션의 지속적인 온라인 작동을 위한 전제 조건인 중요한 이더넷 스위치에 대한 무중단 전원 공급을 보장합니다.

하드웨어 수준 네트워크 상태 감시 장치

WNPS 카드는 운영 체제 및 상위 소프트웨어에 독립적인 네트워크 상태 모니터링 메커니즘을 제공합니다. 운영자 스테이션의 Windows 시스템이 충돌하거나, 네트워크 카드 드라이버가 실패하거나, HMI 소프트웨어가 응답하지 않는 경우에도 WNPS는 건식 접촉 출력을 통해 기본 물리적 네트워크의 연결을 정확하게 반영할 수 있습니다.

경보 및 진단 단순화

건식 접점 출력은 공장의 마스터 알람 표시 장치 또는 상위 수준 모니터링 시스템에 직접 연결할 수 있습니다. 운전자 스테이션 네트워크에 장애가 발생하면 제어실은 "XX 운전자 스테이션 네트워크 장애"라는 글로벌 하드웨어 알람을 즉시 수신합니다.

전반적인 시스템 신뢰성 향상

Mark VIe의 전체 아키텍처에서 WNPS는 운전실 측의 신뢰성 격차를 메웁니다. IS200WNPSH1AAA는 I/O 패키지 측면에서 EPSM을 보완하고 컨트롤러, I/O에서 운영자 스테이션에 이르기까지 엔드투엔드 다단계 네트워크 상태 모니터링 시스템을 공동으로 구성합니다.

유지관리 용이

전면 패널의 선명한 LED 표시기를 통해 유지관리 담당자는 IS200WNPSH1AAA가 전원 문제인지 아니면 네트워크 링크 문제인지 현장에서 도구 없이도 신속하게 확인할 수 있어 문제 해결 시간을 크게 줄일 수 있습니다.

장점과 단점 비교
