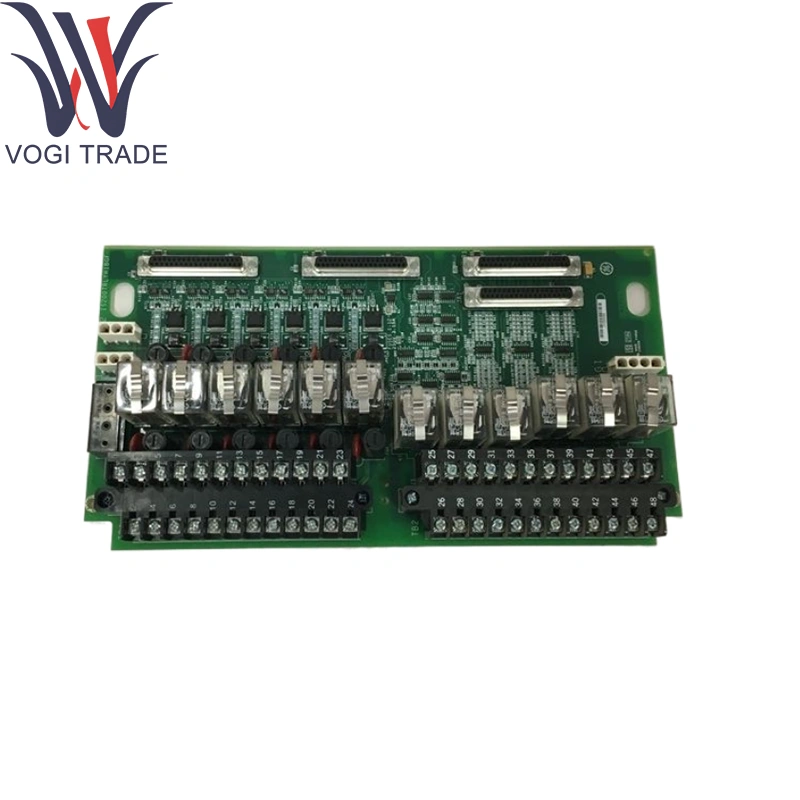

GE IS200TTURH1C 터빈 제어 터미널 보드

기술 매개 변수

GE IS200TTURH1C 백플레인 커넥터 :

2 개의 50 핀 DIN 스타일 I/O 커넥터 (I/O-Pack 캐리어 일치)

GE IS200TTURH1C 필드-승리 인터페이스 :

플러그 가능한 나사 클램프 터미널 블록을 지원합니다

터미널 등급 : 최대 300VAC/DC, 회로 당 10A

회로 : 수동적 인 브레이크 아웃; 활성 전자 장치 또는 전력 규정이 없습니다

GE IS200TTURH1C 환경 등급 :

작동 온도 : –40 ° C ~ +85 ° C

저장 온도 : –55 ° C ~ +100 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

GE IS200TTURH1C 터빈 제어 터미널 보드
모든 I/O-Pack 백플레인 신호를 현장 배선을 위해 정리 된 터미널 블록으로 라우팅합니다.

섬세한 백플레인 모듈에서 배선 하네스를 분리하여 설치 및 유지 보수를 단순화합니다. 터미널 블록을 대량으로 뽑을 수 있습니다.

I/O 캐비닛 내에 표준의 저 프로파일 풋 프린트를 제공하여 캐비닛 공간을 최대화하고 배선 복잡성을 최소화합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리

컨트롤러 모듈 : GE Markvie CPU 시리즈 (예 : IS200TPROH1C)

I/O 모듈 : 아날로그 (PTC, Thermocouple, RTD), 이산, 릴레이 또는 안전 팩의 조합

확장 구성 요소

터미널 블록 옵션 : 기능별로 키워진 나사 클램프 또는 스프링 클램프 블록 (16-, 32- 또는 52 위치 변형으로 제공)

Din-Rail 어댑터 키트 : 35mm DIN 레일의 터미널 보드 장착을위한 클립 및 브래킷

케이블 관리 액세서리 : 하네스 조직을위한 와이어 덕트, 스트레인 릴리프 클램프 및 라벨링 태그

소프트웨어 지원

구성 : 적용 할 수 없음 - 수동 하드웨어

진단 : Power-Up에서 컨트롤러는 모듈 ID를 확인합니다. 진단 로그에 표시된 모듈이 누락되거나 잘못되었습니다

문서 : GE Markvie I/O 설치 안내서 및 터미널 보드 참조 설명서에 자세히 설명
