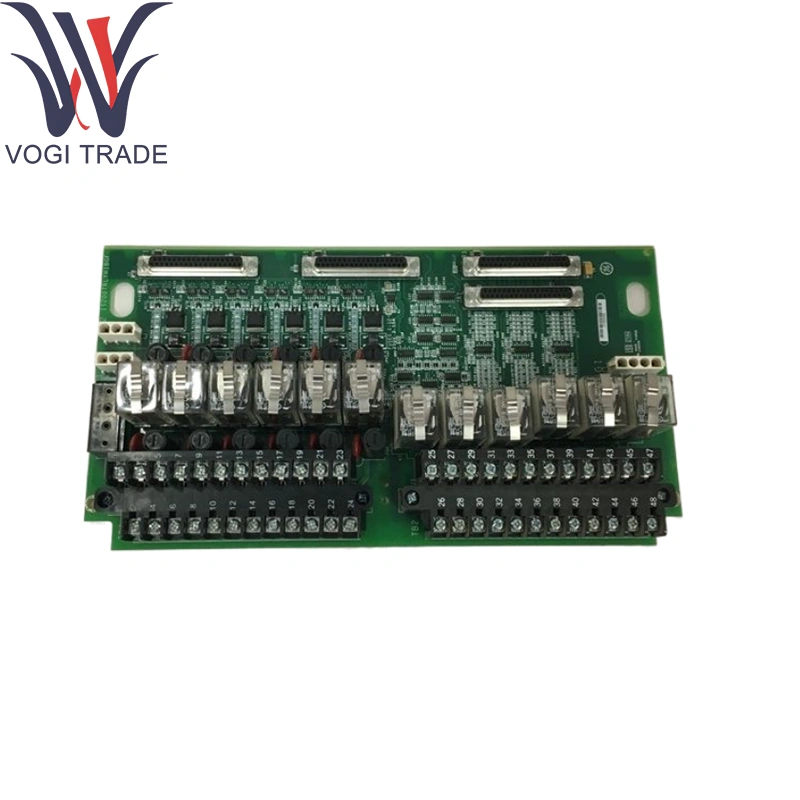

GE IS200TTURH1C 터미널 터빈 보드

GE IS200TTURH1C 터미널 터빈 보드 기술 매개 변수

커넥터 인터페이스 :

2 × 50 핀 DIN 스타일 I/O 백플레인 커넥터

플러그 필드-허화 터미널 블록 (스크류 클램프 또는 스프링 유형)

회로 : 수동 브레이크 아웃 - 활성 구성 요소 또는 전력 규정이 없습니다

터미널 블록 등급 :

전압 : 최대 300VAC/DC

전류 : 터미널 당 최대 10A

환경 :

작동 온도 : –40 ° C ~ +85 ° C

스토리지 온도 : –55 ° C ~ +100 ° C

습도 : 최대 95%RH, 비 응축

코팅 : IS200TTURH1CCC는 수분, 소금 스프레이 및 화학 오염 물질에 대한 추가 저항을위한 ClassC 컨 포멀 코팅을 특징으로합니다.

제품 기능

Markvie I/O-Pack 백플레인과 필드 배선 사이에 표준화 된 저 프로파일 인터페이스를 제공합니다.

단순화 된 설치 및 유지 보수를 위해 개별 신호, 전력 ​​및 통신 라인을 구성하고 레이블

터미널 블록을 플러그로 뽑아서 빠른 모듈 교체를 활성화합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 시리즈 전원/캐리어 어셈블리

컨트롤러 모듈 : Markvie CPU 및 터미널 모듈 (예 : IS200TPROH1C)

I/O 보드 : 아날로그, 개별, 릴레이, 안전 또는 특수 I/O 모듈의 조합

확장 구성 요소

터미널 블록 옵션 :

스크류 클램프 블록, 스프링 클램프 블록 또는 배리어 유형 블록, 기능별로 키

Din-Rail 어댑터 키트 : TTUR 보드를 35mm 레일로 고정하기위한 클립 및 브래킷

케이블 관리 액세서리 : 번들 필드 배선을위한 와이어 덕트 및 스트레인 릴리프 클램프

Compormal-Coating 키트 : 표준 보드에 코팅을 적용하거나 갱신하기위한 필드 서비스 키트

소프트웨어 지원

구성 : 없음 - 완벽하게 수동적 인 하드웨어; 펌웨어 또는 소프트웨어 드라이버가 없습니다

진단 : 시스템 전원에서 확인 된 모듈 ID; 컨트롤러 진단에 로그인 한 모듈 플래그가 잘못되거나 누락되었습니다

문서 : GE Markvie I/O 설치 안내서 및 터미널 보드 참조 설명서에 설명 된
