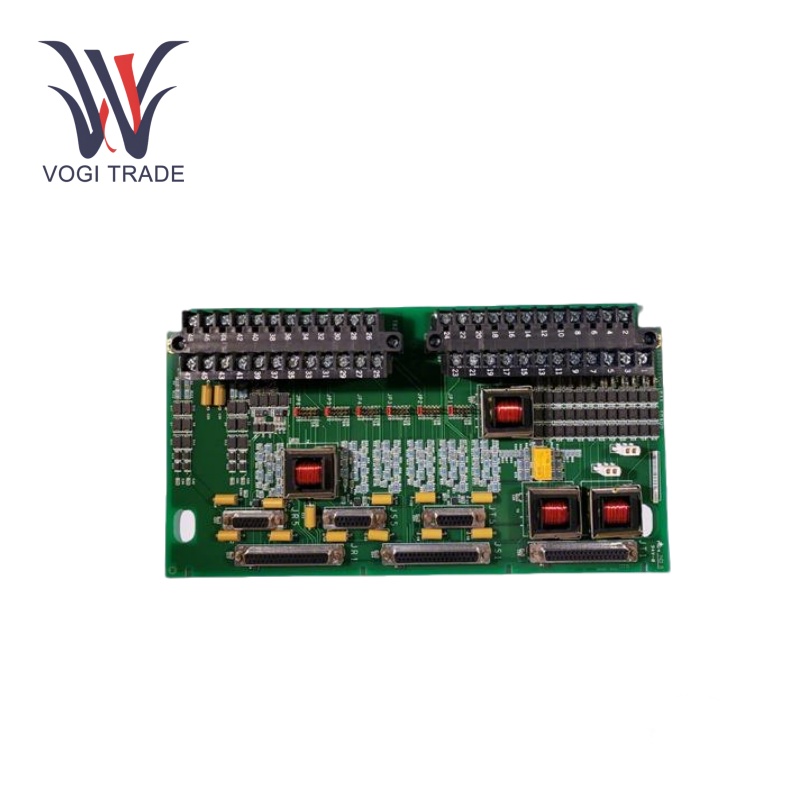

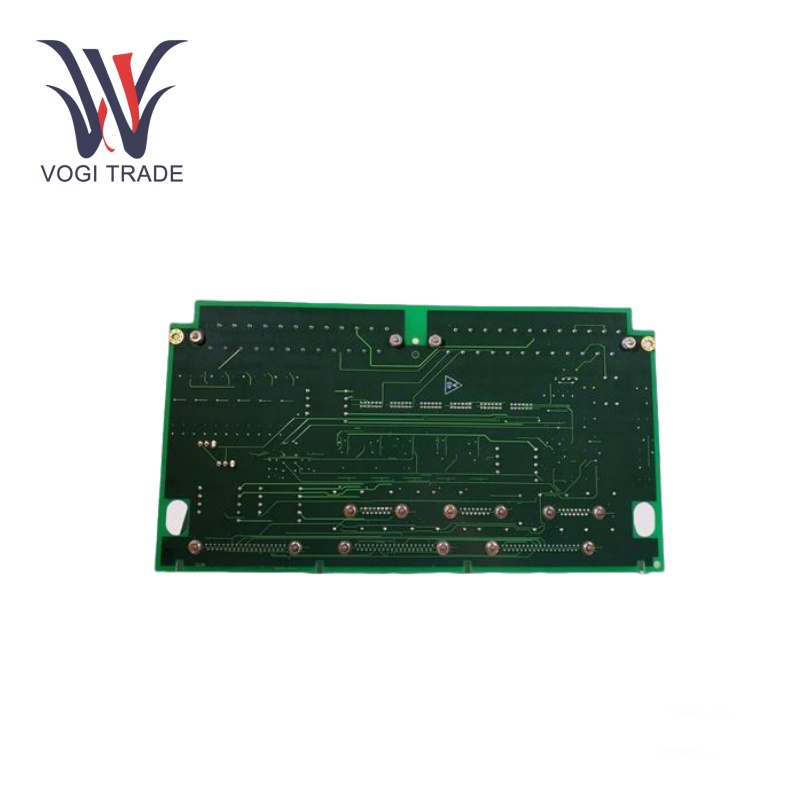

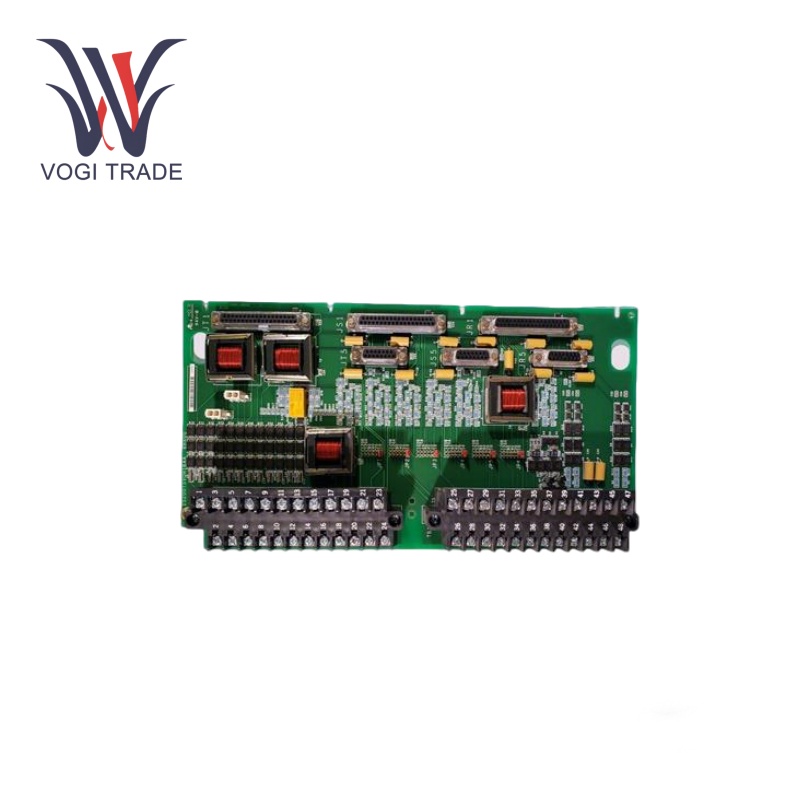

GE IS200TSVOH1BBB

작동 매개 변수

입력 전압: 24 VDC

현재 소비: 120 MA

아날로그 신호: 0 ~ ± 50 VDC

AC 신호: 최대 24 VAC

C증오루프 신호: 4는 20 ma입니다

피드백 지원: 채널 당 최대 3 개의 선형 가변 차동 변압기 (LVDT)를 수용하여 높은, 중앙값 또는 낮은 선택 구성을 허용합니다.

펄스 속도 입력: 2 ~ 14 kHz

찬성덕트 기능

전원 공급 기능: 회로 보드 GE IS200TSVOH1BBB의 주요 역할은 전원 공급 장치 보드 역할을하는 것입니다. 개별 구성 요소에 전원을 공급합니다. 이를 통해 마이크로 컨트롤러, 통신 모듈 및 입력/출력 인터페이스가 필요한 전기 에너지를 제공하여 올바르게 작동 할 수 있습니다.

신호 인터페이스 함수: 신호 측정은 4 개의 TP 테스트 지점을 통해 제공됩니다. 이 점에서 기술자는 시스템을 통해 이동하는 신호의 무결성을 모니터링 할 수 있습니다. 이것은 시스템 성능 진단에 필요합니다.

연결 기능: 보드는 잭 커넥터와의 이더넷 연결을 용이하게합니다. 이 연결을 통해 보드는 다른 Mark VI, Mark Vie 또는 Ex2100 및 유지 보수 및 운영 스테이션과 연결 및 통신 할 수 있습니다. GE IS200TSVOH1BBB는 예를 들어 실시간 운영 데이터와 같은 데이터 교환을 용이하게합니다.

설치

시스템 전원 끄기 :설치하기 전에 Mark VI 시스템과 모든 관련 전원 및 연결된 장비가 전원이 꺼져있어 전기 충격 전위와 추가 구성 요소의 손상을 최소화하십시오.

설치 슬롯을 찾으십시오: Versa 모듈 Europa Rack에 GE IS200TSVOH1BBB를 설치하는 방법에 대한 안내가 있습니다. 이사회는 기계 및 전기 인터페이스로서 산업 표준 프로필을 가지고 있습니다.

보드를 설치하십시오: 보드를 슬롯과 정렬하고 부드럽게 제자리에 삽입하십시오. 보드 가장자리의 모든 핀에있는 커넥터가 슬롯에 올바르게 삽입되어 있는지 확인하십시오. 보드를 강화하십시오. 보드를 조이십시오. 따라서 보드가 느슨해지고 사용 중에 딸랑이가 멈추지 않습니다.

케이블을 연결하십시오: 시스템 배선 다이어그램에 따르면 전원 케이블, 신호 케이블 및 이더넷 케이블을 연결하십시오. 간헐적 인 연결을 피하기 위해 모든 연결이 게 클로임을 확인하십시오.

전원 켜기 및 테스트: 설치 및 케이블 연결이 완료되면 시스템을 켜십시오. GE IS200TSVOH1BBB 및 기타 구성 요소의 작동을 확인하는 데 도움이되도록 GE IS200TSVOH1BBB 전면 - 패널 상태 LED를 사용하십시오.

응용 프로그램 범위

가스 터빈 제어: 터빈 작업을 모니터링하고 제어하기 위해 센서 및 액추에이터 또는 터빈 필드 기기와의 인터페이스 테스트 및 보정.

산업 자동화: 프로세스 모니터링 및 제어를위한 PLC 기반 시스템에서 사용됩니다.

석유 및 가스: 업스트림 및 다운 스트림 작업을위한 효과적인 신호.

문제 해결

육안 검사: 보드에서 물리적 손상, 느슨한 전선 또는 번제 구성 요소를 찾으십시오.

신호 검사: 적절한 테스트 장비를 사용하여 입력 및 출력 신호가 공칭 범위에 있는지 확인하십시오.

점퍼 설정: 점퍼 JP1에서 JP6에서 JP6이 적절하게 설정되어 있는지 확인하십시오.

케이블 연결: 모든 케이블, 특히 J5, J3 및 J4 커넥터에서 모든 케이블을 올바르게 연결하고 부식을 검사합니다.

피드백 정확도: 정확한 밸브 위치 피드백을 보장하기 위해 LVDT의 판독 값을 확인하십시오.
