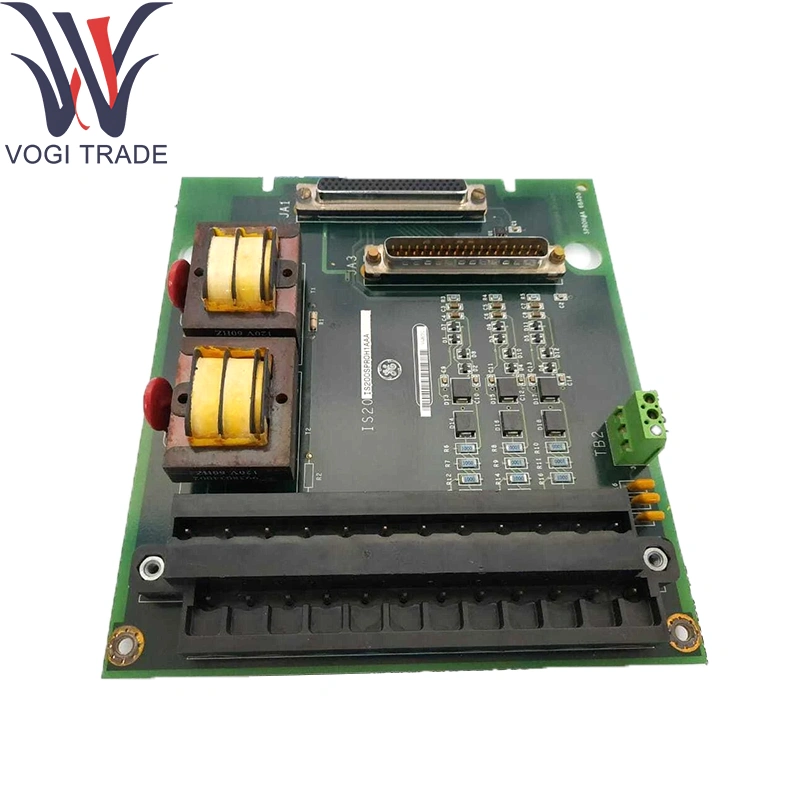

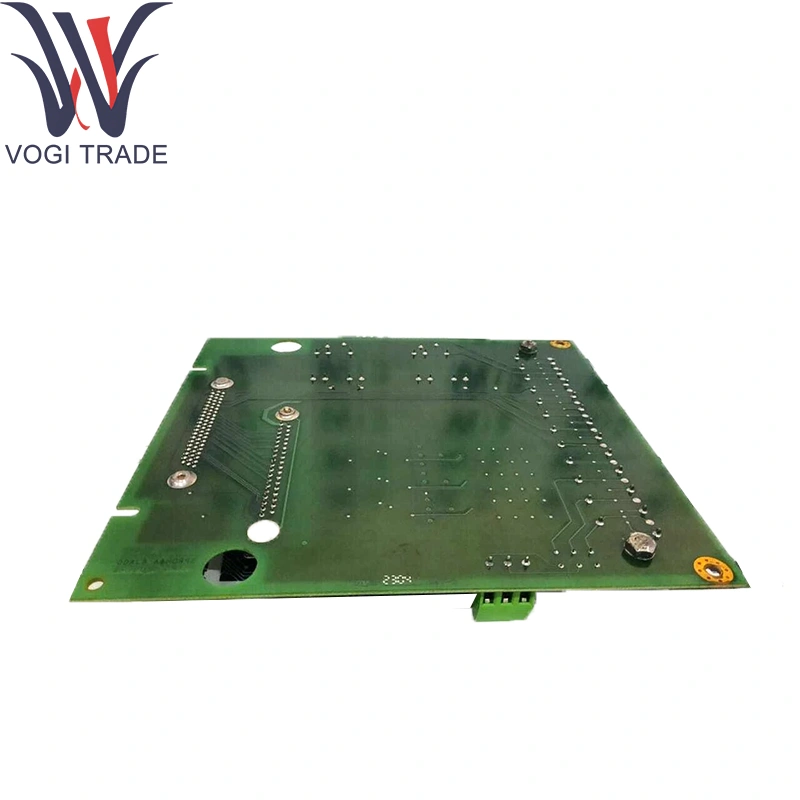

GE IS200TSVCH1A 서보 입력/출력 터미널 보드

기술적인 매개변수

GE IS200TSVCH1A 채널:

8×열전대 입력(J, K, T, E, R, S, B 선택 가능)

4×0–10V 전압 입력

GE IS200TSVCH1A 열전대 범위 및 정확도:

J: –210°C ~+760°C

K: -270°C ~ +1372°C

T: –270°C ~+400°C

E: -270°C ~ +1000°C

R/S: -50°C ~ +1768°C

B: +0°C ~ +1820°C

정확도: 판독값의 ±0.25°C 또는 ±0.1% 중 더 큰 값

분해능: 0.1°C

샘플링 속도: 채널당 20샘플/초

GE IS200TSVCH1A 전압 입력:

범위: 0~10VDC

정확도: 전체 크기 ±0.1%

해상도: 16비트

샘플링 속도: 채널당 200샘플/초

냉접점 보상: 모든 열전대 채널에 대한 통합 채널별 디지털 보상

GE IS200TSVCH1A 필터링 및 보호:

열전대에서 프로그래밍 가능한 저역 통과 필터(최대 100Hz)

열전대 라인의 하드웨어 스파이크 억제

전압 입력에서 ±35V까지 과전압 클램프; 역극성 보호

절연: 강화된 채널 간 및 채널 대 접지(>1kV)

커넥터: 플러그형 터미널 블록용 직각, 52핀 헤더

환경:

작동 온도: –30°C ~ +65°C

보관 온도: –40°C ~ +85°C

습도: ≤95%RH, 비응축

제품 기능

GE IS200TSVCH1A 서보 입력/출력 터미널 보드

GE IS200TSVCH1A 혼합 열전대 및 프로세스 전압 신호를 조절하고 디지털화하여 IONet 이더넷 버스를 통해 교정된 온도 및 아날로그 프로세스 데이터를 제공합니다. 등각 코팅 설계는 습기가 많거나 오염 물질에 노출된 제어 환경에서 안정적인 성능을 보장합니다.

핵심 지원 모듈

I/O 팩 캐리어: IS42xPSCAH1B 전원/캐리어 어셈블리

컨트롤러 모듈: MarkVIe CPU(예: IS200TPROH1C)

보완적인 I/O 보드:

RTD 입력 보드(IS220PRTDH1A)

연소 최적화 아날로그(IS220PTCCH1B)

필요에 따라 개별 I/O 및 릴레이 보드

확장 구성 요소

플러그형 터미널 블록: 잘못된 삽입을 방지하기 위해 키가 있는 나사 클램프 블록

DIN 레일 및 패널 장착 키트: 35mm 레일 또는 패널 장착용 어댑터 클립 및 앵글 브래킷

차폐 액세서리: EMI 억제를 위한 케이블 차폐 클램프 및 페라이트 코어

교정 및 테스트 설비: 현장 검증을 위한 외부 제로/스팬 교정기

소프트웨어 지원

구성 및 교정:

GEControlST™/ToolboxST™ 템플릿을 통해 정의된 열전대 유형, 필터 및 전압 범위 설정

제로 및 스팬 조정을 위한 온라인 교정 마법사

진단 및 모니터링:

HMI 및 OPC-DA 태그에 보고된 개방 회로, 범위 이탈 및 채널 상태 경보

컨트롤러 진단을 통해 액세스할 수 있는 진단 플래그를 사용하여 전원 공급 시 자가 테스트

펌웨어 업데이트: MarkVIe 시스템 릴리스의 일부로 제공됩니다. ToolboxST™를 통해 적용

문서: GE MarkVIe/VIeS I/O 설치 가이드 및 열전대 및 전압 입력 모듈 참조 매뉴얼에 자세히 설명되어 있습니다.
