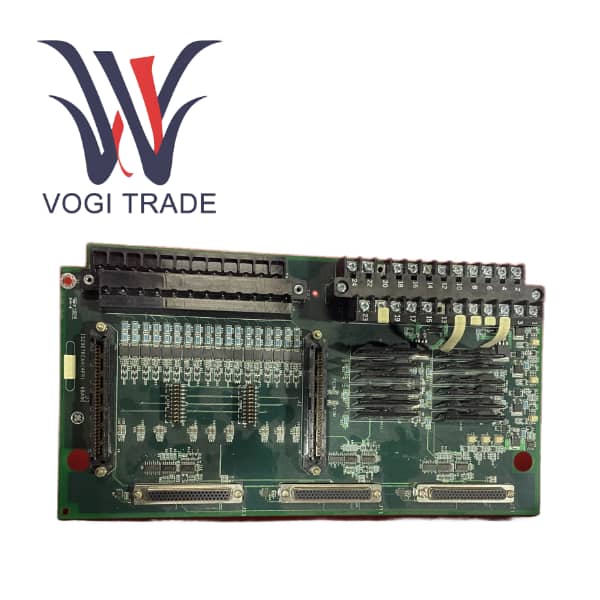

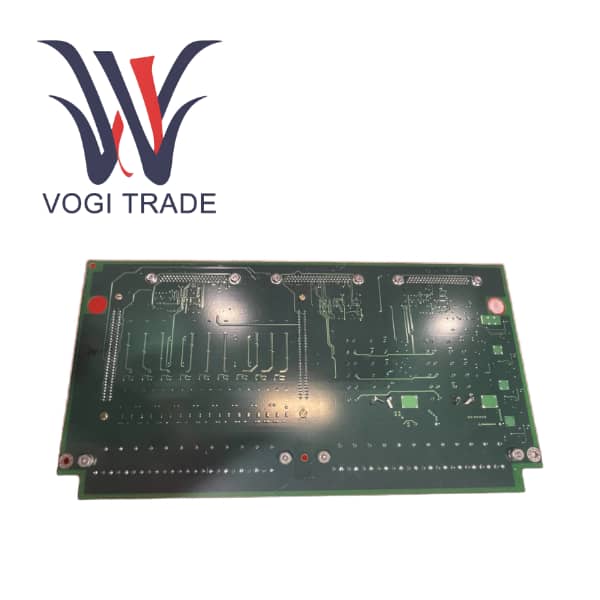

GE IS200TREAH1ACC

제품개요

IS200TREAH1ACC는 GE Energy가 SPEEDTRONIC™ Mark VIe 제어 시스템용으로 설계한 핵심 안전 제어 카드입니다.

Mark VIe 제어 시스템에서 장치의 안전을 보호하는 "최후의 방어선"인 터빈 비상 트립(Turbine Emergency Trip) 프로세서 카드입니다.

Mark VIe의 삼중 모듈식 중복 아키텍처에서 TREA 카드는 일반적으로 TRPG 및 TREG와 같은 다른 카드와 함께 작동하며 특히 센서의 비상 종료 신호를 처리하고 트립 릴레이를 직접 트리거하여 연료 공급을 차단하여 장치가 손상되지 않도록 보호합니다.

제품 기능 특징

비상 트립 보드 카드인 Microsecond Reaction은 마이크로초 내에 위험한 신호를 감지하고 일반 컨트롤러의 스캐닝 주기보다 빠른 트립 로직을 실행하도록 최적화된 펌웨어를 갖추고 있습니다.

IS200TREAH1ACC 보드 카드는 소프트웨어 로직에 의해 판단되는 것 외에도 일반적으로 외부 트립 솔레노이드 또는 릴레이를 직접 구동하는 출력 기능을 갖추고 있어 컨트롤러가 교착 상태일 때에도 하드웨어 수준에서 연료를 차단할 수 있습니다.

TMR 시스템에서 TREA 보드 카드는 TREG 및 TRPG와 같은 다른 보드와 데이터를 상호 참조합니다. 과반수 투표가 통과된 경우에만 트립이 실행되므로 잘못된 트립 가능성이 크게 줄어들고 시스템 안전성이 향상됩니다.

자가 진단 기능 보드 카드에는 자체 하드웨어 상태를 실시간으로 모니터링할 수 있는 강력한 내장 테스트 기능이 탑재되어 있습니다. 결함이 감지되면 즉시 경보를 울리고 결함이 있는 장치를 격리합니다.

IONet과 통합하면 고속 IONet을 통해 다른 I/O 보드 카드와 통신할 수 있어 장치 상태 데이터를 실시간으로 수집할 수 있습니다.

사용 사례

밤에는 발전소의 부하가 낮았고 장치는 저속 회전 기어 상태였습니다. 갑자기 윤활 시스템의 결함으로 인해 터빈 베어링의 온도 센서가 0.5초 이내에 120°C의 위험한 값까지 온도가 급등했습니다. Mark VIe 캐비닛에 설치된 IS200TREAH1ACC 보드는 IONet을 통해 온도 센서로부터 비정상적인 데이터를 받았습니다. 보드 내부의 비상 트립 논리는 온도가 설정된 "중요 종료 값"을 초과했다고 판단했습니다. TREA는 즉시 연료 차단 밸브에 유선 트립 신호를 보내고 점화 시스템에 대한 전원 공급을 차단했습니다.

장치는 2초 이내에 안전하게 종료됩니다. TREA의 신속한 조치로 인해 베어링 소손, 로터 휘어짐 등 주요 장비 사고를 예방해 발전소의 안전을 확보했습니다.

사용 중 발생한 문제

통신 손실 IONet 손실 TREA 보드 카드가 R/S/T 네트워크 통신에서 연결이 끊어지면 "컨트롤러 응답 없음" 알람이 발생합니다. 보드 카드가 여전히 하드 와이어 트리핑을 수행할 수 있더라도 최신 프로세스 데이터를 얻을 수 없어 보호 실패로 이어질 수 있습니다.

불필요한 트립 현장 배선이 제대로 차폐되지 않아 진동이나 속도 신호에 전자기 간섭이 발생하는 경우 TREA가 과속으로 잘못 판단하여 트립을 유발하여 계획되지 않은 가동 중단을 초래할 수 있습니다.

정전 28Vdc 전원이 반대로 연결되거나 전압이 너무 낮으면 보드 카드가 시작되지 않습니다. 전원 LED가 켜지지 않습니다.
