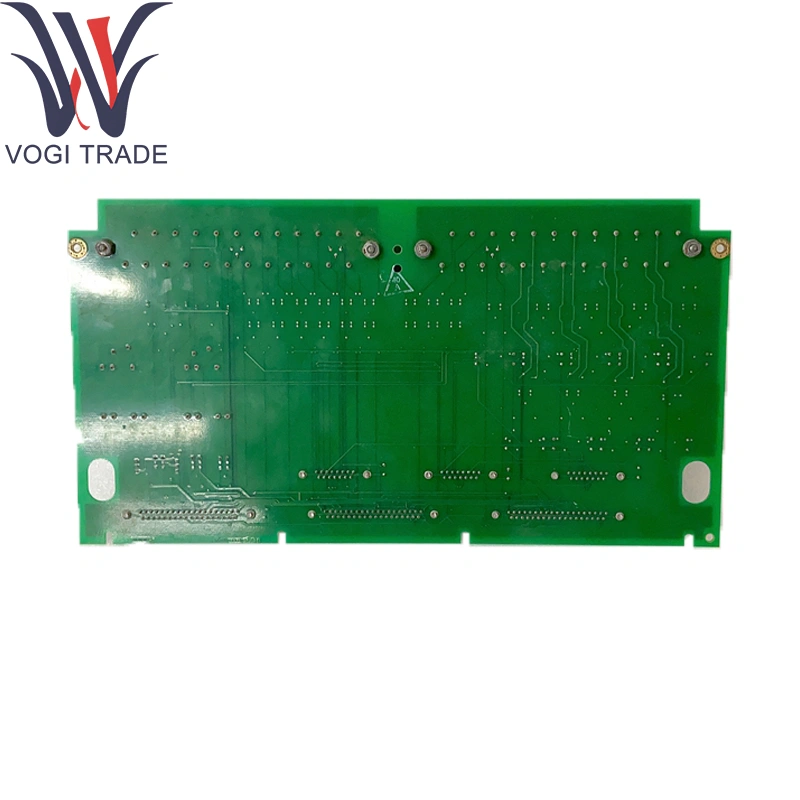

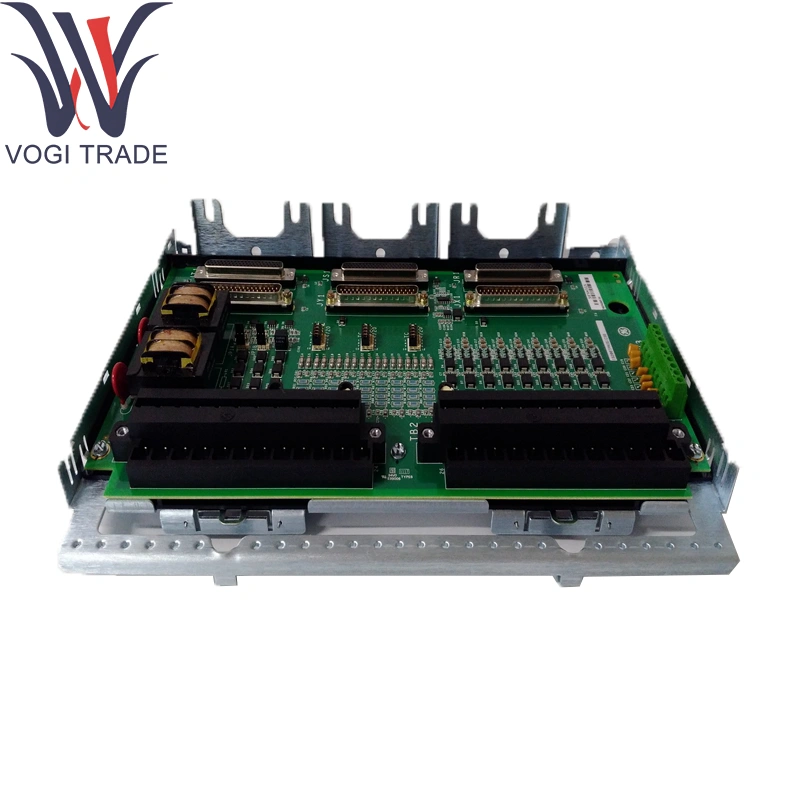

GE IS200TPROH1C

기술 매개 변수

백플레인 인터페이스 :

전원 및 I/O- 팩 링크 용 2 개의 50 핀 다이 스타일 커넥터

전면 패널 커넥터 :

Ionet Ethernet의 경우 2 × RJ-45 (10/100Base- T)

엔지니어링/콘솔 포트의 경우 1 × DB-9 RS-232

1 × USB 타입- 펌웨어 업그레이드 또는 로컬 HMI

상태 표시기 : 전원, 실행, NET 1/NET 2 링크/활동, 결함에 대한 LED

전력 소비 : 5 V DC @ 500 MA MAX (백플레인을 통해 제공)

환경 :

작동 온도 : –20 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

이 사양은 GE IS200TPROH1C를 정의합니다.

제품 기능

GE IS200TPROH1C는 Mark VIE Control Networks의 중앙 처리 및 통신 게이트웨이 역할을합니다. 실제 제어 응용 프로그램을 호스팅하고 I/O 팩에 Ionet 연결을 제공하며 구성, 진단 및 펌웨어 관리를위한 엔지니어링 액세스를 제공합니다.

핵심 지원 모듈

전원/캐리어 모듈 : IS42XPSCAH1B- 공급 전원 및 I/O- 팩 백플레인 링크

I/O 팩 : 아날로그, 이산, 릴레이, 안전 및 특수 I/O 모듈 (예 : IS220Paich1A, IS200TICIH2A, IS400TRLYS1B)

안전 컨트롤러 : VIES 시스템의 SEM 등급 안전 루프 용 IS220YSILS1B

이 생태계는 GE IS200TPROH1C를 중심으로합니다.

확장 구성 요소

엔지니어링 케이블 키트 : 현장 구성 및 진단을위한 RJ-45 및 DB-9 케이블

콘솔 어댑터 : 로컬 펌웨어 업데이트를위한 USB- 이더넷/직렬 동글

Din-Rail 어댑터 : VME 랙에서 터미널 보드 장착을위한 옵션 클립

중복 키트 : 듀얼 CPU 캐리어 및 실패- 오버 스위칭 하드웨어

GE IS200TPROH1C 용으로 설계된 확장.

소프트웨어 지원

구성 도구 : 애플리케이션로드, 매개 변수 튜닝 및 진단 용 GE Toolboxst ™

펌웨어 관리 : Toolboxst ™ 또는 USB 포트를 통해; 롤백 및 CRC 점검을 지원합니다

진단 및 모니터링 :

HMI 또는 OPC- DA를 통해 액세스 할 수있는 실수 및 결함 로그

네트워크 링크 상태 및 CPU 성능 카운터

문서 : GE Mark VIE/VIES 시스템 매뉴얼 (설치, 프로그래밍 및 유지 보수 안내서)에서 다루었습니다.

모든 소프트웨어 기능은 GE IS200TPROH1C에 적용됩니다.
