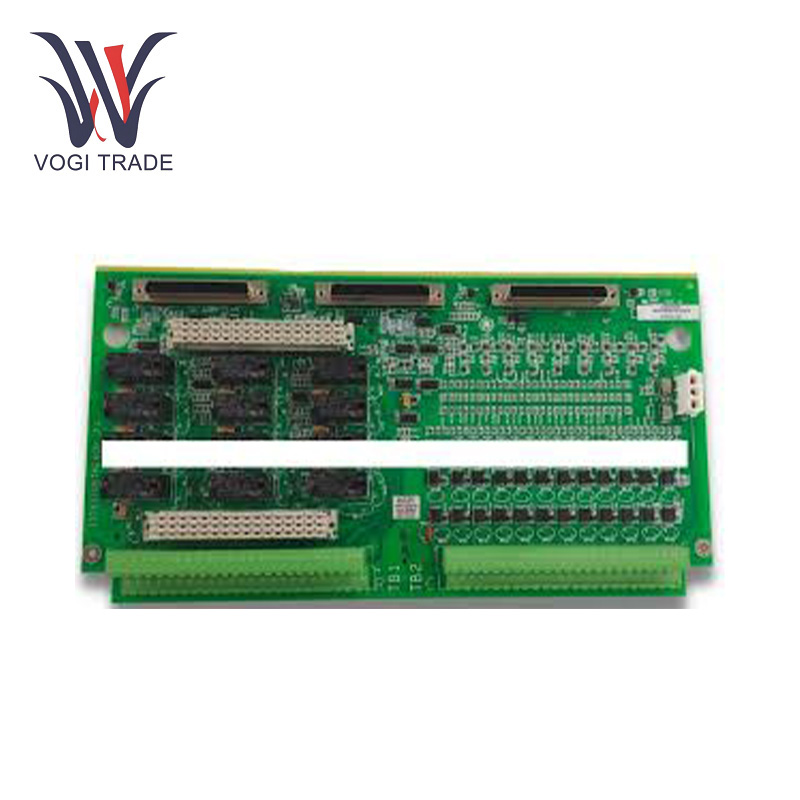

GE IS200TDBTH2ACD

공칭 전원 공급 장치: 24 VDC

입력: 스위치, 센서 또는 릴레이와 같은 필드 장치의 개별 디지털 입력 (ON/OFF 신호와 같은 이진 신호)을 처리합니다.

출력: GE IS200TDBTH2ACD는 제어 시스템의 신호를 기반으로 액추에이터, 릴레이 및 기타 이진 장치와 같은 필드 장치를 제어하는 ​​데 사용되는 개별 디지털 출력을 처리합니다.

작동 온도: -40 ° C ~ +70 ° C

역 극성 보호: 배선이 잘못된 경우에도 모듈의 안전한 작동을 보장합니다 (역 극성).

단락 보호: 모듈 및 연결된 필드 장치의 손상을 방지하기 위해 단락 보호 기능을 제공합니다.

신호 컨디셔닝: 필드 장치의 프로세스 및 조건은 제어 시스템이 정확하게 해석 할 수있는 올바른 형태인지 확인합니다.

제품 기능

데이터 집계 및 분포: 수많은 센서 및 소스에서 데이터를 집계하기위한 허브 역할을합니다. GE IS200TDBTH2ACD는 관련 데이터를 정렬하고 분리하고 필요한 요소로 전달합니다. 예를 들어, 추가 고려를 위해 기계를 둘러싼 온도, 압력 및 진동 정보를 공유 할 수 있습니다.

제어 신호 릴레이: 상위 수준의 컨트롤러에서 오는 신호를 제어하고 액추에이터에게 충실하게 전달합니다. 이를 통해 산업 공정을 유지하기 위해 모터, 밸브 및 유사한 기계적 구성 요소를 정확하게 제어 할 수 있습니다.

자기 진단 능력: 자체 건강의 지속적인 점검. GE IS200TDBTH2ACD 회로 반바지 또는 불량 구성 요소와 같은 내부 고장에 대한 테스트. 이 프로세스는 문제가 발생할 경우 오류 코드를 던져 유지 관리 팀에 알릴 수 있습니다.

신호 분리: 제어 시스템과 필드 장치 사이의 전기 분리를 제공하여 전압 스파이크 및 기타 형태의 전기 간섭으로부터 민감한 부품을 보호합니다.

설치

설치: GE IS200TDBTH2ACD 모듈을 19 인치 랙 또는 제어판에 장착하여 나사와 너트를 사용하여 GE IS200TDBTH2ACD를 제자리에 유지하고 시스템 터미널 블록을 연결하여 달성 할 수 있으므로 터미널 블록은 내부 구성 요소에 기계적 응력을 두지 않습니다.

힘:제공된 24 VDC 전원 입력 터미널을 모듈에 사용하십시오.

배선 필드 장치 : 배선 회로도에 따라 필드 장치에서 입력 및 출력 터미널에 와이어를 연결하여 해당되는 경우 극성을 관찰하고 연결이 우수합니다.

구성: 연결된 필드 장치 및 제어 시스템에 특정한 모듈 설정.

테스트 : 설치 후 및 제어 시스템을 설치하기 전에 모듈과의 통신이 올바르게 작동하고 첨부 된 필드 장치가 올바르게 작동하는지 확인하십시오.

응용 프로그램 범위

터빈 제어: 터빈 조작의 정확한 모니터링 및 제어를 보장하는 터빈 제어의 필수 측면.

석유 및 가스: 석유 및 가스 운영에 제어 시스템 및 필드 장치를 연결하여 모든 것이 원활하고 안전하게 작동하도록합니다.

화학적 처리: 온도, 압력 및 흐름과 같은 주요 프로세스를 모니터링하고 제어하기 위해 화학 플랜트에서 GE IS200TDBTH2ACD.

트루블 슈아버지

의사 소통이 없습니다~에: 연결을 점검하여 모든 배선이 올바르게 연결되어 있고 고정되어 있는지 확인하십시오.

힘: 24 VDC 전원 공급 장치가 기능적이며 올바른 전압을 공급하는지 확인하십시오.

장치의 신호가 전송되지 않습니다: 신호 무결성을 확인하고 진단 도구를 사용하여 신호 전송을 확인하는지 확인하십시오.

간섭을 확인하십시오: 적절한 차폐와 전기 노이즈 소스로부터의 거리를 점검하여 간섭이 없는지 확인하십시오.

과열: 과열로 충분한 환기가 제공되고 설치 환경이 충분한 공기 흐름과 냉각을 허용하는지 확인하십시오.

작동 온도를 모니터링하십시오: 온도 센서를 사용하여 모듈이 지정된 온도 범위 내에서 작동하고 있는지 확인하십시오.
