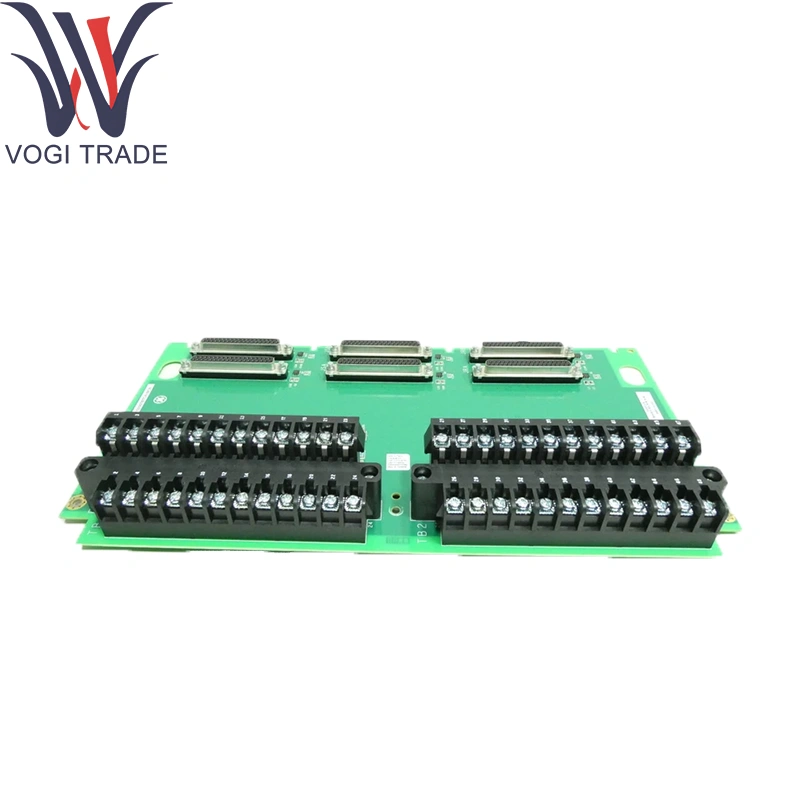

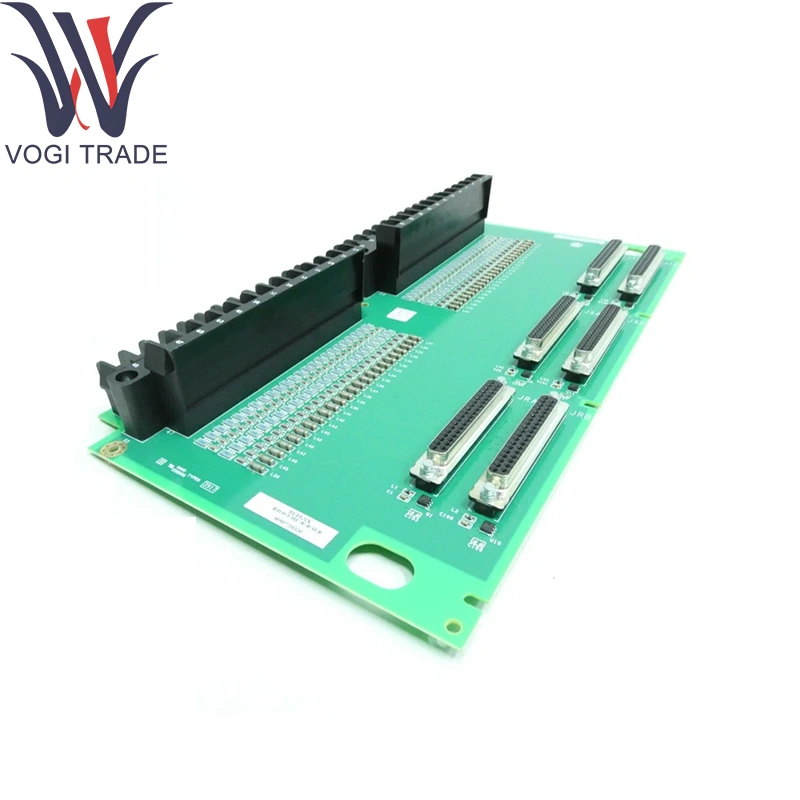

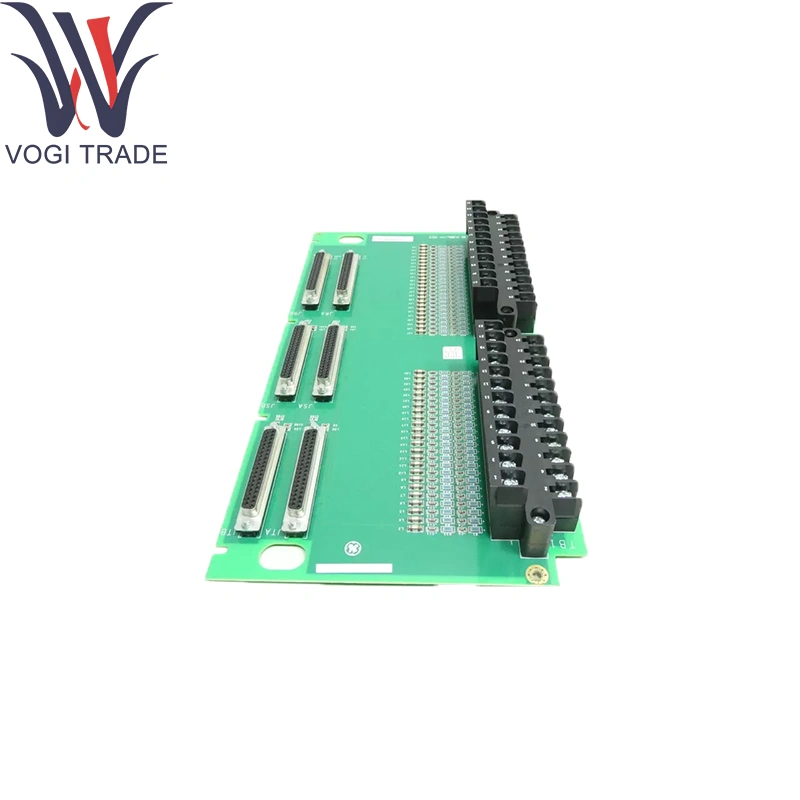

GE IS200TBTCH1B 열전대 터미널 보드

기술 매개 변수

GE IS200TBTCH1B 열전대 터미널 보드

측정 범위 : –270 ° C ~ +1372 ° C (유형에 따라 다름)

해상도 : 0.1 ° C

샘플링 속도 : 채널 당 20 개의 샘플/초

콜드 법정 보상 : 채널 당 디지털 보상

격리 : 강화 된 채널-채널 및 채널 간 지상 (> 1 kV)

GE IS200TBTCH1B 필터링 및 보호 :

모든 채널에서 프로그래밍 가능한 디지털 저역 통과 필터

과전압 클램프로 ± 35 V; 역 중독성 보호

커넥터 : 플러그 가능한 터미널 블록 용 오른쪽 52 위치 헤더

GE IS200TBTCH1B 환경 등급 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 업95 % RH, 비 응축

제품 기능

브리지 센서 및 열전대 신호를 모두 조건, 디지털화 및 선형화하여 Ionet 이더넷 버스를 통해 교정 된 데이터를 Mark VIE CPU로 전달합니다. 채널 당 하드웨어 수정없이 고급 진단, 보호 연동 및 성능 최적화 알고리즘을위한 동기화 된 샘플링을 제공합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 전원/캐리어 어셈블리

컨트롤러 모듈 : Mark VIE CPU (예 : IS200TPROH1C)

GE IS200TBTCH1B 보완 I/O 보드 :

RTD 입력 보드 (IS220PRTDH1A)

전압 및 아날로그 입력 (IS220PAICH1A)

고속 이산 입력 (IS200SDIIH1ADB)

확장 구성 요소

플러그 가능한 터미널 블록 : 필드-와이어 링 오류 방지를 위해 키가 나사 클램프 블록

Din-Rail & Panel-Mount 키트 : 35mm 레일 또는 패널 설치 용 어댑터 클립 및 브래킷

차폐 액세서리 : EMI 억제를위한 케이블 차폐 클램프 및 페라이트 코어

교정 비품 : 브리지 및 열전대 채널 용 외부 제로/스팬 캘리브레이터

소프트웨어 지원

GE IS200TBTCH1B 구성 및 교정 :

GE ControlST ™/Toolboxst ™ 템플릿을 통해 구성된 채널 유형 선택 및 여기 설정

브리지 게인/제로 및 열전대 오프셋을위한 온라인 교정 마법사

진단 및 모니터링 :

HMI 및 OPC-DA 태그에서 액세스 할 수있는 실시간 채널 건강, 오픈 카운티 및 외부 경보에 액세스 할 수 있습니다.

컨트롤러 진단을 통해보고 된 진단 플래그를 사용하여 전원을 찍는 자체 테스트

펌웨어 업데이트 : Mark Vie 시스템 릴리스의 일부로 제공됩니다. Toolboxst ™를 통해 적용됩니다

문서 : GE Mark VIE/VIES I/O 설치 안내서 및 브리지 및 열전대 입력 모듈 참조 설명서에 자세히 설명
