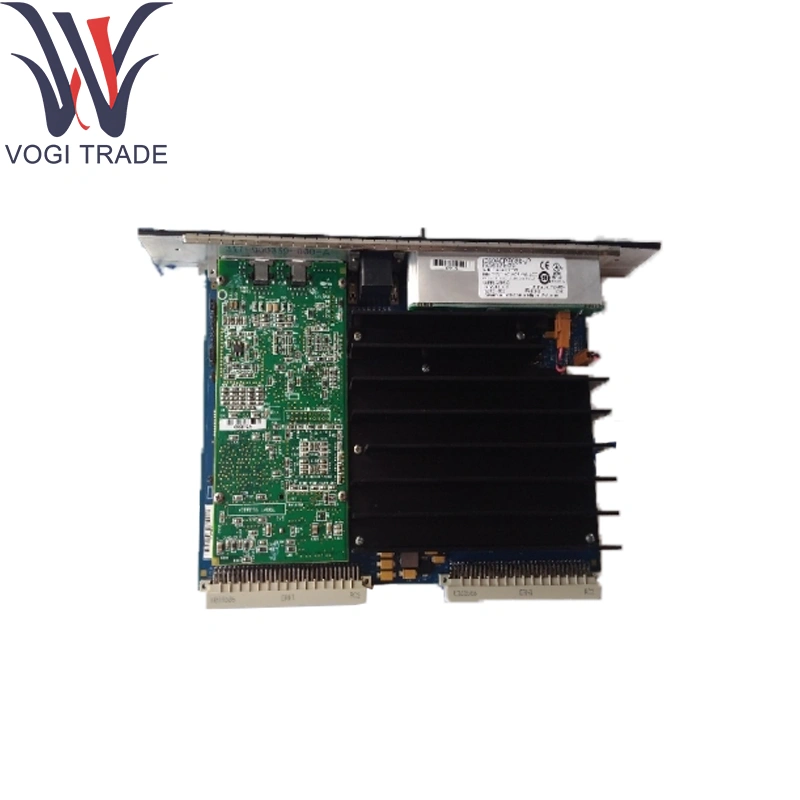

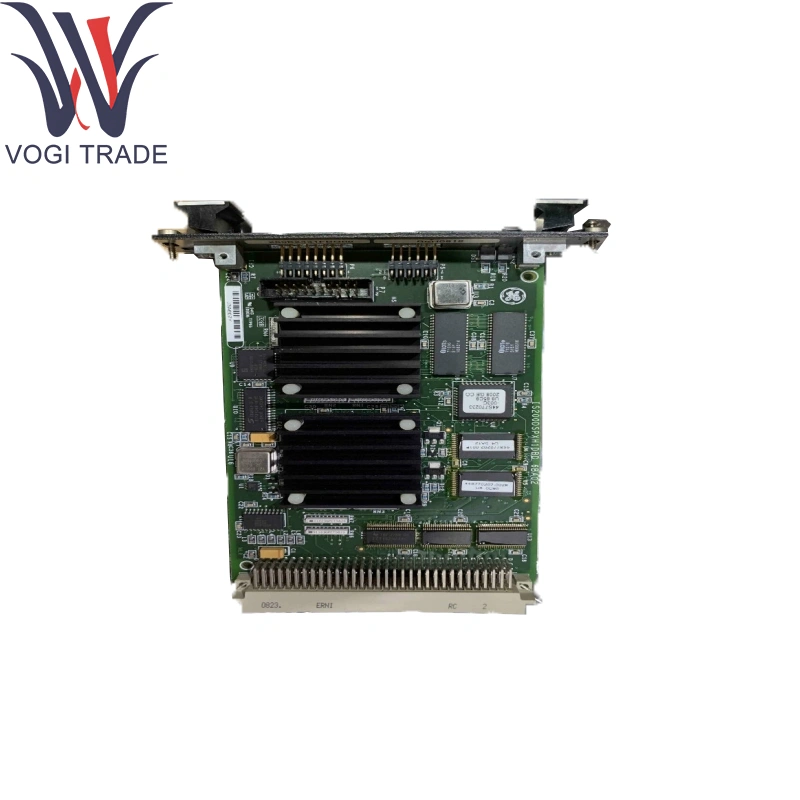

GE IS200STURH2AEC

브랜드 : GE
설명 : IS200STURH2AEC
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 12
지불 기간 : T/T
배송 항구 : Shenzhen
GE IS200STURH2AEC는 가스-터빈 제어 캐비닛에서 혼합 직렬 버스 및 아날로그-텔레 측정 신호의 수렴을 위해 설계되었습니다.

문의 보내기

제품 설명

제조	GE
모델 번호	IS200STURH2AEC
주문 번호	IS200STURH2AEC
목록	마크 우리
설명	GE IS200STURH2AEC Simplex 터미널 보드
원산지 국가	미국
HS 코드	8479909090
차원	178 × 330 × 160 mm
무게	0.38kg

기술 매개 변수

직렬 포트 (4) :

RS-232, RS-422 또는 반 듀플렉스 RS-485에 대한 포트 당 구성 가능

최대 115.2kbps의 데이터 속도

1 kV 채널에서 지상 분리

아날로그 입력 (4) :

0–10 v DC 범위, ± 0.1 % 본격적인 정확도

채널 당 16 비트 해상도, 200 샘플/Sec

과전압 클램프 ± 35 V, 역-용극성 보호

격리 : 모든 I/O에서 강화 된 채널 간 및 채널 간 (> 1 kV)

커넥터 :

I/O-Pack 캐리어에 대한 듀얼 50 핀 백플레인 에지 커넥터

필드 배선을위한 2 개의 26 위치 직각 헤더 (직렬/아날로그 결합)

환경 :

작동 온도 : –30 ° C ~ +65 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95 % RH, 비 응축

이 사양은 GE IS200STURH2AEC를 정의합니다.

제품 기능

GE IS200STURH2AEC는 최대 4 개의 직렬-버스 채널과 4 개의 아날로그-범죄자 채널을 결정 론적 이온 패킷으로 통합합니다. 보드는 시리얼 프로토콜 프레임 및 버퍼링을 관리하는 동안 아날로그 신호를 조건하고 디지털화하여 실시간 모니터링, 진단 및 보호 논리를 위해 동기화 된 데이터 스트림을 Mark VIE CPU에 전달합니다.

핵심 지원 모듈

I/O 팩 캐리어 : IS42XPSCAH1B 백플레인 전력 (24 V DC) 및 IONET 이더넷 포트 제공

컨트롤러 CPU : Mark VIE 모듈 (예 : IS200TPROH1C) 처리 프로토콜 번역 및 응용 프로그램 논리

이더넷 스위치 : 네트워크 배포 및 중복성을위한 IS420ESWB 시리즈

GE IS200STURH2AEC는 이러한 모듈과 인터페이스합니다.

확장 구성 요소

플러그 가능한 터미널 블록 : 방패 종료 게시물이 포함 된 직렬/아날로그 기능으로 키워진 26- 웨이 블록

Din-Rail & Panel-Mount 키트 : 35mm 레일 또는 패널 설치를위한 클립 및 앵글 브래킷

차폐 액세서리 : 긴 필드 실행에서 EMI 억제를위한 케이블 차폐 클램프 및 페라이트 코어

직렬 하네스 : 장치 상호 연결을위한 DB-9 및 Phoenix 스타일 케이블 어셈블리

모든 액세서리는 GE IS200STURH2AEC와 호환됩니다.

소프트웨어 지원
