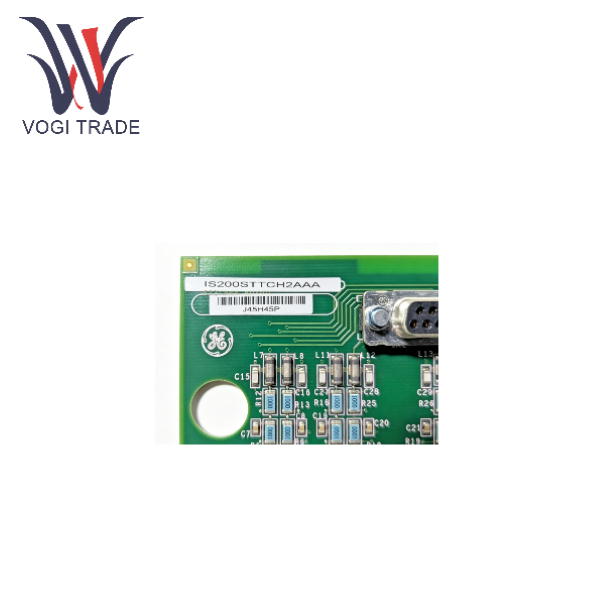

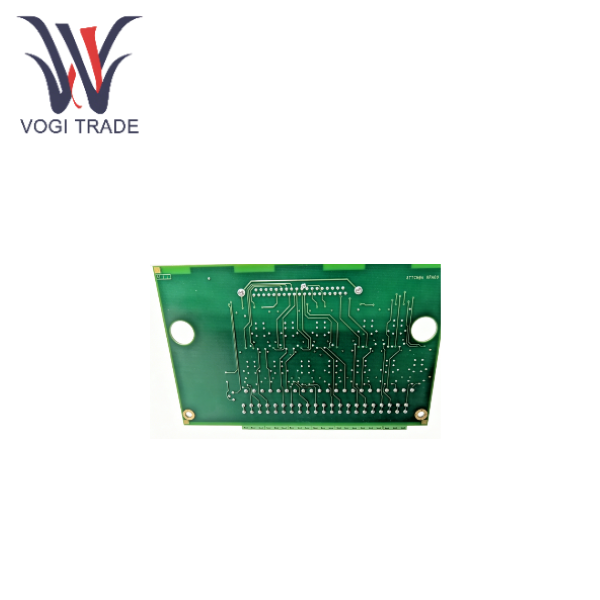

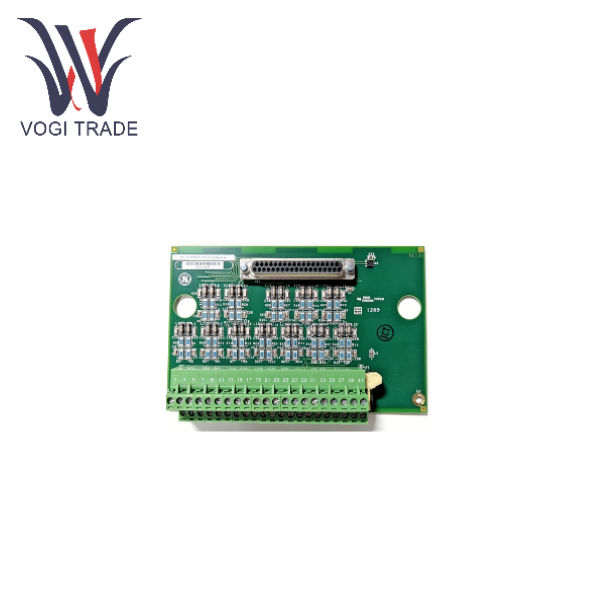

GE IS200STTCH2AAA

제품개요

GE IS200STTCH1AAA는 General Electric이 Mark VIe 가스/증기 터빈 제어 시스템을 위해 설계한 단순 열전대 입력 단자 보드입니다. Mark VIe 분산 제어 시스템 아키텍처에서 IS200STTCH1AAA는 기본 I/O 수준의 하드웨어 구성 요소에 속합니다. 핵심 책임은 현장 열전대 온도 센서(예: K 유형, J 유형, E 유형 등)와 제어 시스템 프로세서(예: PCAA 또는 TMR 컨트롤러) 간의 물리적 인터페이스 브리지 역할을 하는 것입니다. 삼중 모듈 이중화를 지원하는 TBTC 터미널 보드와 달리 STTC는 단일 채널 또는 비중복 제어 루프용으로 특별히 설계되었으며 일반적으로 신뢰성 요구 사항이 상대적으로 낮은 보조 모니터링 지점이나 비용에 민감한 단순 제어 시스템에 사용됩니다.

제품특징

단일 채널 아키텍처(단방향)

IS200STTCH2AAA STTC의 설계 핵심은 단일 채널 데이터 수집입니다. TMR 시스템에 필요한 3채널 신호 투표 메커니즘을 지원하지 않지만 수집된 온도 신호를 처리를 위해 단일 프로세서에 직접 전송합니다.

콜드 엔드 보상 기술

열전대 측정에는 기준 끝(냉각 끝) 온도가 필요합니다. STTC 온보드 고정밀 온도 센서는 터미널 블록의 주변 온도를 실시간으로 모니터링하고 수학적 보상을 위해 데이터를 프로세서로 전송하여 온도 측정의 정확성을 보장하는 데 사용됩니다.

개방 회로 감지 및 결함 안전

온보드 회로는 작은 바이어스 전류를 제공합니다. 열전대가 끊어지면 회로에서 비정상적인 전압이 감지됩니다. 프로세서는 제어 시스템의 잘못된 판단을 방지하기 위해 경보(예: "열전대 비정상")를 트리거하고 출력을 안전 상태(일반적으로 전체 범위 음수 값 또는 특정 경보 값)로 설정합니다.

간섭 방지 설계

터미널 보드에는 일반적으로 현장 전자기 간섭(EMI) 및 무선 주파수 간섭(RFI)을 억제하는 필터 회로가 있어 약한 열전대 밀리볼트 수준 신호(mV)를 정확하게 읽을 수 있습니다. 전자 ID 인식: 온보드 전자 명판(ID 칩). 전원을 켜면 프로세서가 자동으로 이 ID를 읽어 하드웨어 버전, 일련 번호 및 연결 상태를 확인하여 하드웨어 구성 오류를 방지합니다.

유사한 제품과의 비교

GE Mark VIe 시스템의 동일한 유형의 제품 비교, IS200STTCH2AAA(STTC)와 기능은 유사하지만 적용 시나리오가 다른 제품은 주로 다음과 같습니다.

TBTC(TMR 열전대 입력 터미널 보드)의 차이점, TBTC는 TMR(3중 모듈 이중화) 시스템용으로 설계되었습니다. 여기에는 3개의 독립 I/O 프로세서에 각각 연결되는 3개의 터미널 블록 세트(JR, JS, JT)가 있습니다. 시스템은 세 가지 신호에 대해 "중간값 선택" 또는 "투표"를 수행하여 보안을 강화합니다. 적용 시나리오: 가스 터빈 연소실(TTXSP1-9 등)의 온도 모니터링과 같은 중요한 보호 회로에 사용됩니다.

PTCC(열전대 입력 팩), 차이점: PTCC는 일반적으로 프로세서와 터미널 보드를 포함하는 완전한 I/O 모듈(팩)을 의미하는 반면, STTC는 일반적으로 터미널 보드 부분(보드)만 나타냅니다. 애플리케이션 시나리오: PTCC는 독립적인 I/O 사이트인 반면, STTC는 PCAA와 같은 기본 카드를 사용하여 작동해야 합니다.

요약하면 STTC는 중요하지 않은 보조 온도 모니터링(예: 베어링 회수 오일 온도, 보조 증기 온도 등)에 적합하고 TBTC는 코어 연소 모니터링에 적합합니다.

설치 가이드

참고: 전원이 꺼진 환경이나 정전기 방지 환경에서 작동하십시오.

준비

제어 캐비닛 내부의 온도와 습도가 -30°C ~ 65°C 범위의 요구 사항을 충족하는지 확인하십시오.

STTC 터미널 보드의 외관에 물리적인 손상이 있는지 확인하십시오.

기계적 설치

DIN 레일 설치: IS200STTCH2AAA는 일반적으로 표준 35mm DIN 레일에 고정되도록 설계되었습니다. 보드카드 상단 클립을 가이드레일에 삽입한 후, 보드카드 하단을 눌러주세요. "딸깍" 소리가 들리면 잠겨 있다는 의미입니다.

나사 고정: 일부 버전에서는 온보드 구멍을 통해 후면 플레이트에 고정하기 위해 M3 나사를 사용해야 할 수 있습니다.

전기 연결:

신호 배선: 차폐 연선을 사용하여 열전대를 연결합니다. 양극과 음극에 주의하세요. 일반적으로 빨간색은 음극을 나타내지만 열전대의 특정 극성을 참조해야 합니다. 스트리핑 길이는 약 6-8mm인 Euroblock 요구 사항을 준수해야 합니다.

차폐 접지: 차폐 레이어를 인접한 JGPA 접지 터미널 블록에 연결하여 단일 종단 접지를 보장하여 접지 루프 간섭을 방지합니다.

냉접점 점퍼: 보드에 CJ(Cold Junction) 선택 점퍼가 있는지 확인하세요. 일반적으로 기본값은 내부 보상(내부)입니다.

프로세서 연결: 포함된 평면 케이블 또는 68핀 케이블을 사용하여 IS200STTCH2AAA 후면의 인터페이스를 PCAA 모듈의 해당 인터페이스(예: P1/P2)에 연결합니다.

전원 켜기 및 디버깅: 시스템 전원 공급 장치를 복원합니다. PCAA 모듈의 PWR(전원) 및 LINK(통신) 표시등이 제대로 작동하는지 관찰하십시오. GE ToolboxST 소프트웨어를 사용하여 하드웨어를 스캔하여 STTC가 올바르게 식별되었으며 "보드 불일치" 경보가 없는지 확인했습니다. 필요한 경우 콜드 엔드 보상 교정을 수행하십시오.

관련 상품 추천

IS200PCAAH1A 코어 아날로그 모듈

STTC가 전송하는 신호 처리를 담당하는 STTC의 핵심 파트너입니다.

IS200JGPAH1A 접지 및 전원 보드

일반적으로 STTC 옆에 설치되며 차폐층 접지 단자와 24VDC 필드 전원 분배를 제공합니다.

IS200TBTC TMR 열전대 보드

애플리케이션이 중요 경로 모니터링으로 업그레이드된 경우 이 모델로 업그레이드하는 것이 좋습니다.

IS200PAICH1A 아날로그 입력/출력 팩

시스템에 연결하기 전에 현장 신호를 4-20mA로 변환해야 하는 경우 이 범용 아날로그 카드를 선택할 수 있습니다.
