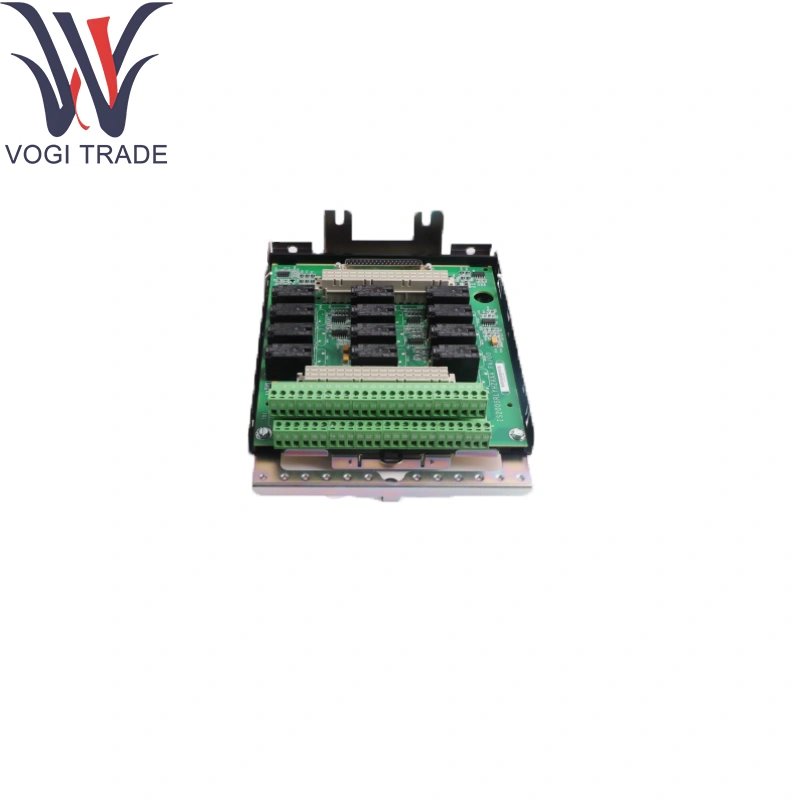

GE IS200STCIH4A DIN 레일 연락처 입력 카드

기술 매개 변수

GE IS200STCIH4A DIN 레일 연락처 입력 카드

채널 : 32 분리 된 접점 입력

입력 유형 : 외부 흥분을 통한 건식 폐쇄 감지

공칭 습윤 전압 : 24VDC (18–32VDC 범위)

입력 전류 : 채널 당 2.5MA (공칭)

분해/필터링 : 모든 채널의 4ms 하드웨어 디케이운스

격리 : 강화 된 채널-채널 및 채널 간 (> 1KV)

커넥터 : 52 위치 플러그 가능한 터미널 블록을위한 오른쪽 머리글

상태 표시기 : 접촉 폐쇄 상태에 대한 채널 당 LED

작동 온도 : –30 ° C ~ +65 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

코팅 (4ADD) : 수분, 소금 스프레이 및 화학 오염 물질에 대한 내성 향상을위한 Classd Compormal 코팅

제품 기능

GE IS200STCIH4A는 필드 배선을 위해 견고하고 분리 된 단자에 이산 -I/O- 팩 백플레인 신호를 분해합니다. 각 채널은 건식 접촉 입력을 모니터링하고 Ionet 버스를 통해 Markvie CPU까지의 상태를보고하여 안전한 인터록, 제한 스위치 및 하드웨어 수준 노이즈 억제와 보조 접점을 신뢰할 수있는 감지 할 수 있습니다.

핵심 지원 모듈

이산 입력 팩 : IS200TICIH2A – H 시리즈 I/O 팩 캐리어

컨트롤러 모듈 : Markvie CPU (예 : IS200TPROH1C)

보완 I/O 보드 : 릴레이 출력 (IS400trlys1b), 아날로그 입력 (IS220PTCCH1B, IS230STTCH2A), 안전 I/O (IS220YSILS1B)

확장 구성 요소

터미널 블록 : 52- 웨이 스크류 클램프 플러그 가능한 블록, 오해를 방지하기 위해 키.

마운팅 하드웨어 : Din-Rail (35mm) 또는 패널 장착 용 앵글 브래킷

차폐 액세서리 : EMI/RFI 억제를위한 케이블 차폐 종료 클램프 및 페라이트 코어

적합성 코팅 서비스 키트 : 표준 보드에 코팅을 적용하거나 갱신하기위한 현장 서비스 키트

소프트웨어 지원

구성 : 없음-수동적 인 하드웨어 기반 입력 컨디셔닝

GE IS200STCIH4ADICADOSTICS 및 모니터링 :

컨트롤러 진단 및 HMI 경보를 통해보고 된 채널 개방 및 고정 접촉 조건

OPC-DA 태그를 통해 액세스 할 수있는 실시간 연락처-스테이터 플래그

GE IS200STCIH4AFIRMWARE : 적용 할 수 없습니다

문서 : GE Markvie/VIES I/O 설치 안내서 및 I/O 팩 참조 매뉴얼의 "개별 연락처 입력 터미널 보드"섹션에 자세히 설명되어 있습니다.
