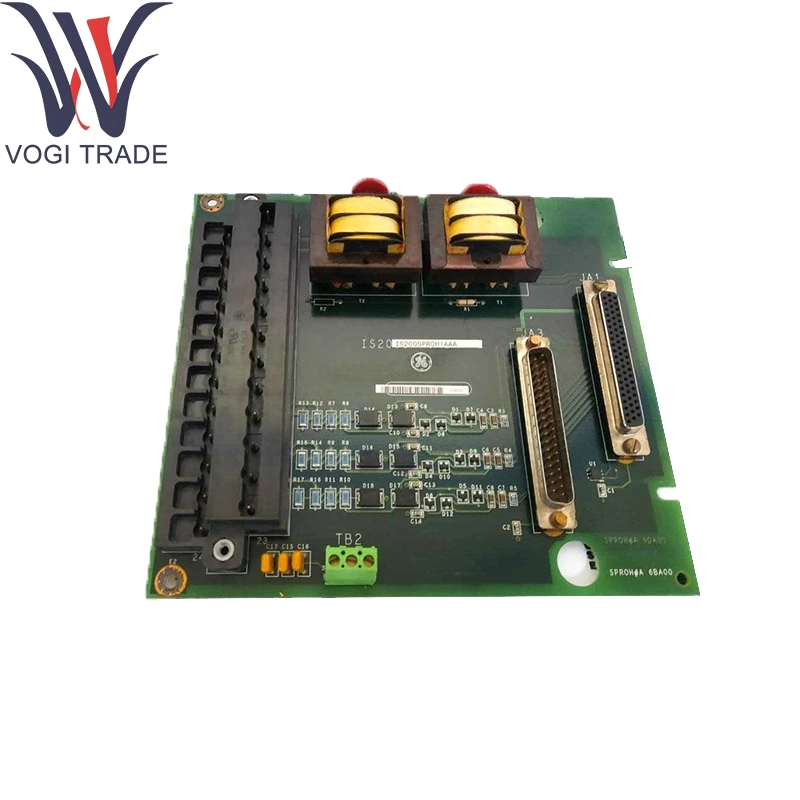

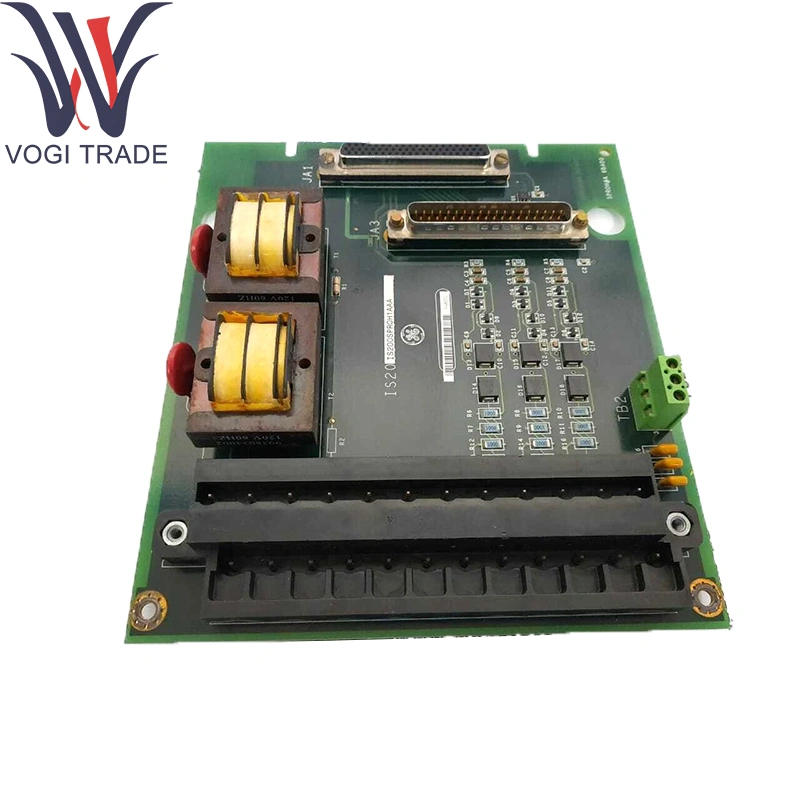

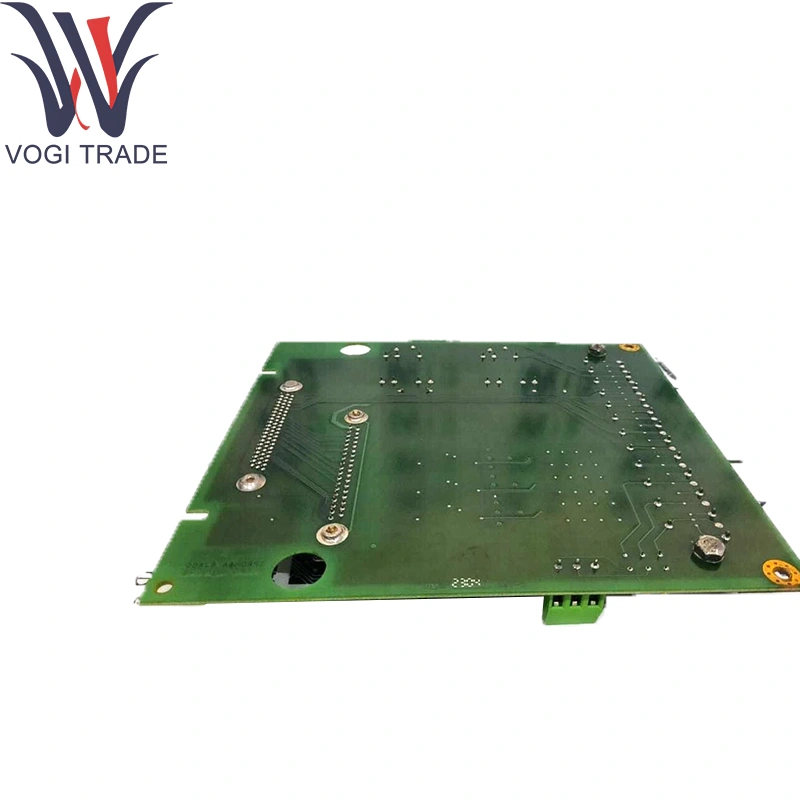

GE IS200SPROH1A 비상 보호 터미널 보드

기술 매개 변수
GE IS200SPROH1A 비상 보호 터미널 보드

부품 번호 : IS200SPROH1ABC
기술 : 컨 포멀 코팅이있는 표면-마운트 PCB

GE IS200SPROH1A 입력 신호 유형 :

자기 스피드 픽업 펄스 (TTL/CMOS 호환)

버스/발전기 모니터링을위한 전위 변압기 (PT) 전압 입력

펄스 속도 범위 : 2Hz ~ 20kHz

맥박 정확도 : ± 0.05%의 판독 값

전압 입력 : pts를 통해 최대 300vac

GE IS200SPROH1A 커넥터 :

1 차 I/O 팩 에지 커넥터 (PPRO/YPRO 통합 용)

DC-37 핀 "백업 트립"커넥터에 릴레이 트립 보드

환경 등급 :

작동 온도 : –30 ° C ~ +65 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : ≤95%RH, 비 응축

제품 기능

GE200SPROH1A 조건 및 경로 고속 터빈 RPM 펄스 및 변압기 유래 전압 신호를 SPRO I/O 팩으로 향합니다. 1 차 및 중복 보호 채널에 대한 정확하고 아연사로 분리 된 입력을 제공하여 소프트웨어 개입없이 결정 론적 과속 및 동기력 상실 트립을 가능하게합니다.

핵심 지원 모듈

1 차 보호 팩 (PPRO) : IS200PPROH1A

백업 보호 팩 (YPRO) : IS200YPROH1A

보호 계전기 보드 : DC-37을 통해 연결된 전용 트립 릴레이 터미널 보드

컨트롤러 : SPRO 유래 입력을 모니터링하는 Markvi CPU 모듈 (예 : IS200TPROH1C)

확장 구성 요소

전위 변압기 (PTUR/YTUR) : 동기화 검사를위한 계단식 AC 전압 제공

터미널 블록 : PT 2 차 및 속도 픽업의 필드 배선을위한 배리어 유형 또는 플러그 가능한 블록

케이블 어셈블리 : 백업 트립 링키지를위한 DC-37 종료가있는 차폐 멀티 코어 케이블

마운팅 하드웨어 : 안전한 패널 또는 섀시 설치를위한 스탠드 오프 및 브래킷 키트

소프트웨어 지원

구성 : 완전 하드웨어 기반; 사용자 구성 또는 펌웨어가 없습니다

진단 : 올바른 모듈 배치를 확인하기 위해 전원을 켜는 전자 ID 확인

모니터링 : 컨트롤러 진단을 통해보고 된 입력 결함 및 "모듈 누락"플래그

문서 : GE Markvi 설치 및 유지 보수 매뉴얼 (PN GEH-XXXX)에 적용됩니다.
