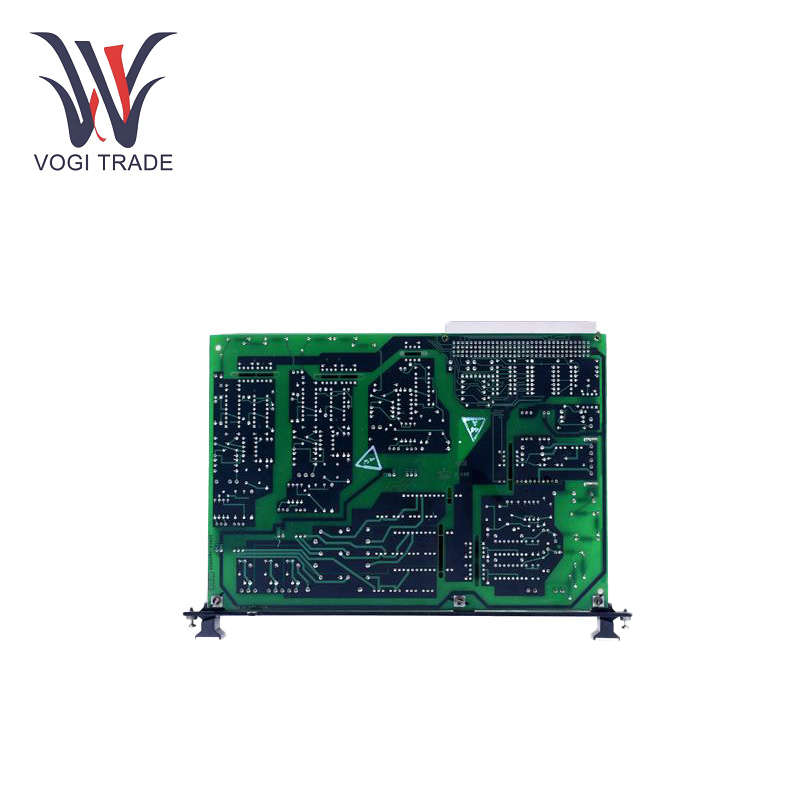

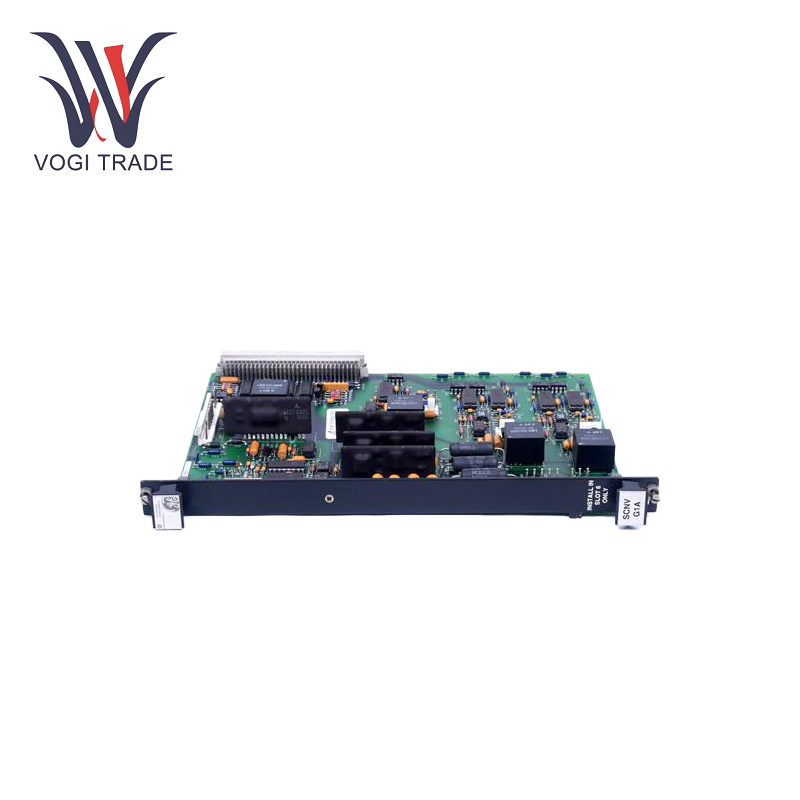

GE IS200SCNVG1ADC

기술적인 매개변수

전압: 24V DC

온도 안정: -30~65℃

전원 공급 장치:전원 공급 장치는 P1 커넥터를 통해 VDC 전원을 얻고 4개의 변압기에서 보조 전원을 받습니다.

백플레인 공동커넥터: 다른 보드와의 인터페이스를 위한 128핀 P1 백플레인이 포함되어 있습니다.

커넥터: Vishay 전류 션트 및 게이트 드라이버, DC 링크를 연결하기 위한 6개의 헤더 커넥터가 있습니다.

회로 포함: SCR 게이트 드라이브 회로 3개, 입력 전류 감지 회로 3개, 선간 전압 피드백 회로 2개, DC 링크 전압 피드백 회로 1개, DB IGBT VCE 피드백 회로 1개, 동적 제동 IGBT 게이트 드라이버 회로 1개.

특징

제어 및 인터페이스: 혁신적인 1,800~1,000A 독립형 SCR 다이오드 컨버터 시리즈를 위한 제어-브리지 인터페이스 보드 역할을 하며, 각 보드에는 6펄스 소스가 있으며 최대 3개의 SCR을 구동할 수 있습니다.

GE IS200SCNVG1ADC 데이터 저장 및 액세스:추가 전용 저장 장치인 GE IS200SCNVG1ADC에는 ID 및 개정 정보가 포함되어 있습니다.

게이트 드라이버 회로: 동적 제동 단일 IGBT 게이트 드라이버 회로는 IGBT 게이트-이미터 전압을 VCC(+15V)와 VEE(− 7.5V) 사이에서 전환하고 전압 오류 시 불포화 오류 및 드라이버 공급을 생성할 수 있습니다.

개별 백플레인 확장 및 원격 제어: 확장 및 원격 백플레인은 다른 백플레인의 작동을 방해하지 않고 개별적으로 종료할 수 있습니다.

응용 분야

화력발전: 석탄 화력, 석유 화력 또는 가스 화력 발전소에서 제어 인터페이스 및 브리지로 GE IS200SCNVG1ADC는 사이리스터 다이오드 컨버터의 정상적인 작동을 보장하고 발전기의 정밀한 제어를 실현하며 발전 효율을 향상시킵니다. 그리고 안정성.

석유 정제: 공장 정화에서 대기 및 진공 증류, 촉매 분해, 수소화 정제 및 기타 장치의 사이리스터 다이오드 제어는 생산 공정에서 온도, 압력, 흐름 및 액체 레벨과 같은 매개변수의 정밀한 제어 및 모니터링을 실현하여 안전하고 정제 공정의 효율적인 운영.

화학 제조: 비료, 플라스틱, 고무, 섬유 등 화학 제품의 제조 공정에서 GE IS200SCNVG1ADC는 자동 제어 시스템 및 반응기, 열 교환기, 펌프, 밸브 및 기타 장치의 조화 제어에 사용되어 화학 반응의 정밀한 제어를 달성합니다. 공정, 자재 운송 및 유통, 화학 생산의 품질과 생산량을 향상시킵니다.

철 및 강철 제련: GE IS200SCNVG1ADC는 제철, 제강, 철강 압연 생산 링크의 제어 시스템과 용광로, 전로, 전기로, 압연기 및 기타 장비 간의 통신 및 제어에 사용되어 온도와 같은 매개변수의 정밀한 제어 및 모니터링을 달성합니다. , 생산 공정의 압력, 흐름 및 속도를 향상시키고 철강 생산의 품질과 효율성을 향상시킵니다.

제지 산업: 제지 생산 라인에서 제어 시스템과 제지 기계, 펄프화 기계, 건조기, 코팅 기계 및 기타 장비 간의 제어 인터페이스로서 차량 속도, 장력, 습도와 같은 생산 공정 매개 변수를 정확하게 제어하고 모니터링할 수 있습니다. , 온도 등을 조절하여 종이 품질과 생산 효율성을 향상시킵니다.

조선산업:선박 전력 시스템 및 자동 제어 시스템에서 GE IS200SCNVG1ADC는 사이리스터 다이오드 제어를 실현하고 시스템 간 정보 교환 및 협업을 실현하며 선박의 운영 안전 및 자동화 수준을 향상시킬 수 있습니다.
