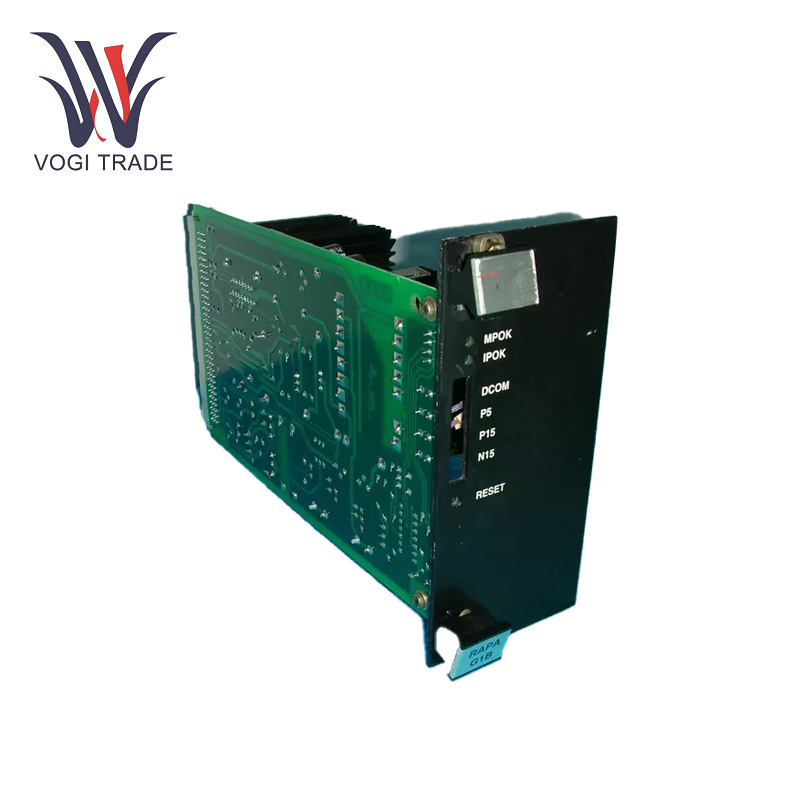

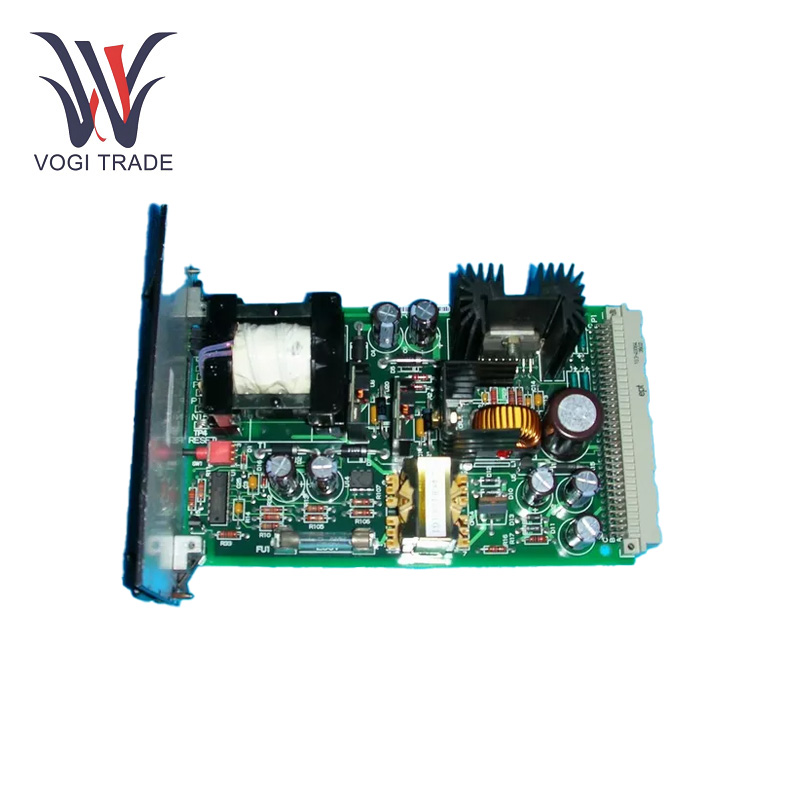

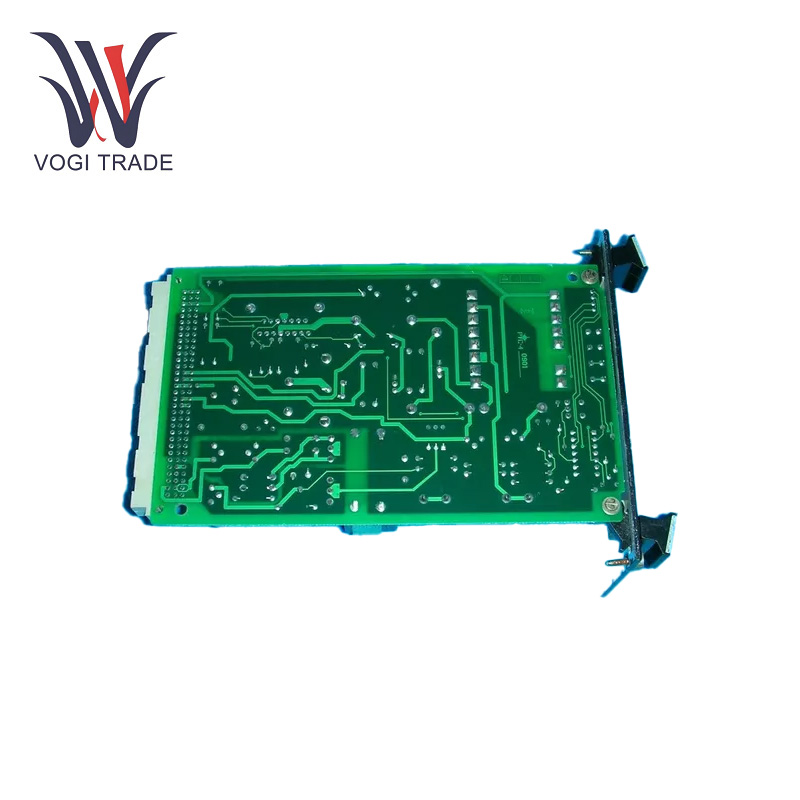

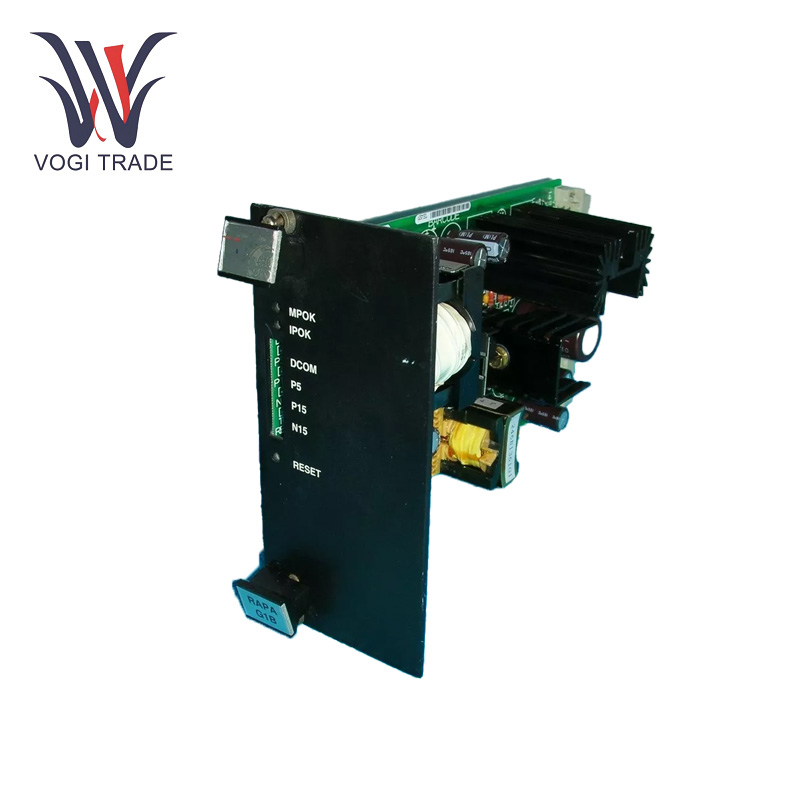

GE IS200RAPAG1BBA

작동 매개변수

전원 전압: 18~36V DC.

전력 소비: 12W.

프로세서 주파수: 667MHz.

이더넷 인터페이스 속도: 100MB

절연 전압: 300V.

터미널당 최대 전선 용량: 3.0mm²의 2선.

나사 피치: 최소 9.53mm(0.375인치).

작동 온도 범위:0 - 65°C.

통신 프로토콜: UDP/IP, 이더넷 글로벌 데이터(EGD).

터미널 블록 유형: 배리어형, 탈부착 가능.

제품특징

안정적인 통신 능력: GE IS200RAPAG1BBA에는 여러 개의 이더넷 드라이버가 장착되어 있습니다. 여기에는 IONet용 100Mb 이더넷 드라이버 3개가 있어 각 컨트롤러가 최대 3개의 네트워크 스위치와 통신할 수 있습니다. 중복 시스템에서는 각 컨트롤러가 중복 입력을 직접 모니터링하고 잠재적인 차이를 비교할 수 있습니다. 또한 다른 Mark VI, Mark VIe 및 EX2100 발전기 여기 제어 장치는 물론 운영자 및 유지 관리 스테이션과의 제어 네트워크에서 지점 간 통신을 위한 두 개의 이더넷 드라이버가 있습니다.

강력한 데이터 처리: 667MHz 프로세서와 QNX 운영체제를 탑재하여 다양한 데이터 및 제어신호를 빠르고 효율적으로 처리할 수 있습니다. 보드의 터미널 블록에 연결된 센서의 데이터를 처리하고 적시에 분석 및 처리할 수 있으며 터빈의 전체 제어 시스템에 대한 정확한 데이터 지원을 제공하여 터빈 장치의 안정적인 작동을 보장합니다.

강력한 필터링 및 보호: GE IS200RAPAG1BBA에는 광범위한 필터링 및 과도 보호 메커니즘이 내장되어 있습니다. 이 기능은 전자기 간섭 및 일시적인 과전압 신호를 효과적으로 억제하여 열악한 산업 환경에서 적절한 작동을 보장합니다. 과도 에너지는 필터 접지 단자를 통해 소스로 다시 전도될 수 있으며 절연 내력 테스트를 위해 별도의 안전 접지 단자가 제공됩니다.

설치

설치 준비환경: 제어 캐비닛 내에서 깨끗하고 건조하며 통풍이 잘 되는 위치를 선택하십시오. 설치 장소가 강한 전자기 간섭원에서 멀리 떨어져 있고 방열 조건이 양호한지 확인하십시오. 드라이버, 와이어 스트리퍼 등 필요한 도구를 준비합니다. GE IS200RAPAG1BBA는 캐비닛 바닥에 설치할 수 있습니다. 이중 및 삼중 이중화 시스템의 경우 두 번째 및 세 번째 보드를 서로 인접하게 설치하여 컴팩트한 레이아웃을 만들 수 있습니다. 보드를 장착 구멍에 맞추고 나사를 사용하여 단단히 고정하여 보드가 평평하고 안정적으로 설치되었는지 확인합니다.

문제 해결

통신 실패: 이더넷 케이블이 제대로 연결되어 있는지, 파손되거나 헐거워진 곳은 없는지 확인하세요. IP 주소, 서브넷 마스크 등 GE IS200RAPAG1BBA의 네트워크 설정이 올바른지 확인하세요. 스위치, 기타 제어 장치 등 연결된 네트워크 장치가 제대로 작동하는지 확인하세요. 문제가 지속되면 이더넷 케이블이나 포트를 교체하여 문제가 해결될 수 있는지 확인하십시오.

데이터 처리 이상: 데이터 처리 속도가 느리거나 처리된 데이터가 정확하지 않을 경우 먼저 프로세서의 과부하 여부를 확인하세요. 필요한 경우 프로세서의 부하를 줄이십시오. 보드의 소프트웨어와 펌웨어가 최신인지 확인하세요. 새 버전이 있으면 소프트웨어와 펌웨어를 업데이트하세요.

전원 공급 문제: 시동이 되지 않거나 비정상적으로 동작하는 경우, 전원전압이 사양범위(18~36V DC) 내에 있는지 확인하세요. 전원 공급 회로가 손상되지 않았는지, 단락 또는 개방 회로가 있는지 확인하십시오. 전원 공급 장치 전압이 정상인데도 보드가 여전히 제대로 작동하지 않으면 보드의 전원 공급 장치 모듈에 결함이 있을 수 있으므로 교체해야 합니다.

적용 범위

가스 터빈 제어: 발전 산업, 특히 가스터빈 발전소에서 GE IS200RAPAG1BBA는 제어 시스템의 필수적인 부분입니다. 연료 공급을 조정하고 터빈의 회전 속도와 온도를 모니터링하는 등 가스터빈의 작동을 모니터링하고 제어합니다. 다양한 센서 데이터를 정밀하게 처리함으로써 가스터빈의 연소 과정을 최적화하고, 에너지 변환 효율을 향상시키며, 가스터빈 발전기 세트의 안전하고 안정적인 작동을 보장합니다.

증기 터빈 제어: 증기 터빈 제어 시스템에도 널리 사용됩니다. 화력 발전소에서는 증기 터빈의 시동, 정지 및 부하 조정 프로세스를 제어하는 ​​데 핵심적인 역할을 합니다. 증기 터빈의 증기 압력, 유량, 축 변위 등의 매개변수를 모니터링하고 증기 밸브 및 기타 액추에이터의 개방도를 적시에 조정하여 증기 터빈의 안정적인 작동과 발전 품질을 보장합니다. .

기계식 드라이브 애플리케이션: 금속, 석유화학 산업 등 기계적인 구동이 필요한 산업 생산 라인에서 모터 및 변속기 장치를 제어하고 모니터링하는 데 사용할 수 있습니다. 이는 기계 구동 시스템의 정확한 작동을 보장하고 프로세스 요구 사항에 따라 모터의 속도와 토크를 조정하며 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
