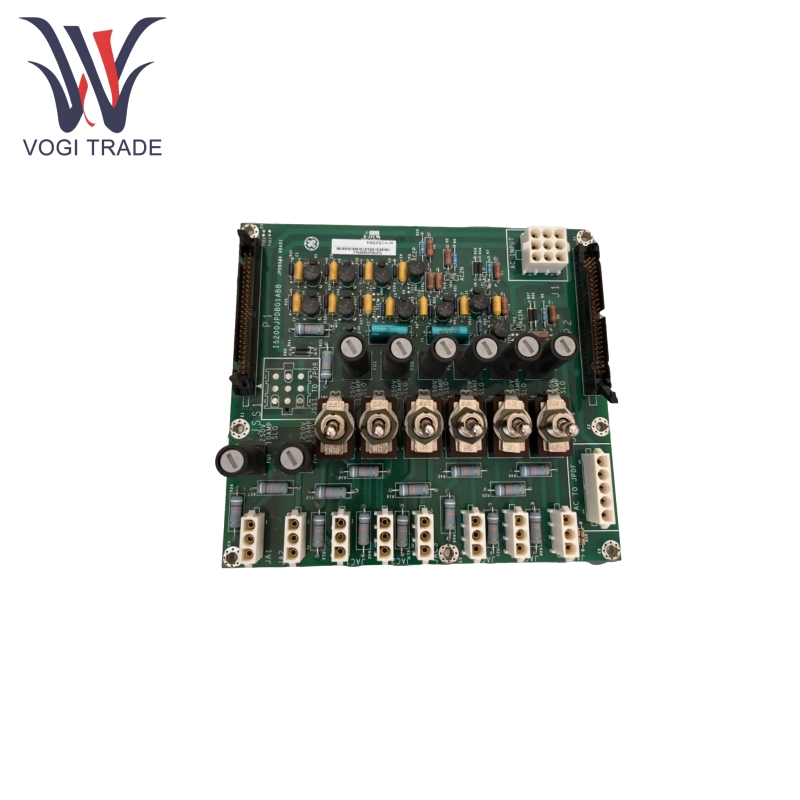

GE IS200JPDBG1A

제품 기능

GE IS200JPDBG1A는 115V 또는 230V AC 입력 (20A 전류, 50/60Hz 주파수)을 지원하는 28VDC 제어 전원 공급량 출력을 제공하며 퓨즈 및 수동 모니터링 회로를 통해 전원 상태에 대한 실시간 피드백을 제공합니다. 모든 회로에는 빠른 결함 위치를위한 독립적 인 퓨즈가 장착되어 있습니다.

GE IS200JPDBG1A는 채널 선택, 전원 전환 및 신호 전송을 위해 6 개의 토글 스위치와 10 개의 커넥터 포트 (JAC1-JAC6, AC에서 JPDF 등)를 통합합니다. 또한 모듈에는 회로 매개 변수 측정 및 진단을 지원하기위한 TP 테스트 포인트, 저항기, 커패시터 및 기타 구성 요소가 포함됩니다.

GE IS200JPDBG1A는 금속 하우징 및 간섭 방지 회로를 특징으로하며, 이는 -30 ° C ~ +65 ° C의 넓은 온도 범위를 견딜 수 있습니다. 모니터링 신호는 리본 케이블 커넥터를 통해 전송되므로 안정적인 데이터 전송을 보장합니다.

원리를 사용한 제품

GE IS200JPDBG1A는 AC 입력 인터페이스를 통해 외부 전원을 수신 한 다음 내부 변환 회로에 의해 28VDC 제어 전원 공급 장치로 변환됩니다. 이 전원은 퓨즈를 통해 각 출력 채널에 분산됩니다. 토글 스위치는 채널 ON/OFF 상태를 구성하는 데 사용되며 모니터링 회로는 전력 진폭 및 퓨즈 상태를 지속적으로 모니터링합니다. 이상의 경우 시스템은 LED 또는 신호를 통해 제어 시스템에 대한 피드백을 제공합니다. 리본 케이블 커넥터는 모니터링 신호를 상위 레벨 모듈로 전송하여 폐 루프 제어를 가능하게합니다.

제품 응용 프로그램

GE IS200JPDBG1A는 가스/증기 터빈 제어 시스템에 널리 사용되며 밸브 드라이브, 센서 및 액추에이터에 안정적인 전원 공급 장치를 제공합니다.

GE IS200JPDBG1A는 석유 화학 및 야금과 같은 산업의 공정 제어에 적합하며 PLC 및 DCS 시스템과 통합되어 생산 라인의 중앙 집중식 관리를 달성 할 수 있습니다.

GE Mark VI 시스템과 함께 사용될 때 GE IS200JPDBG1A는 에너지 분포를 최적화하고 발전 효율을 향상 시키며 풍력 및 수력 발전과 같은 재생 가능한 에너지 응용 프로그램을 지원합니다.
